58
Collegamento dell’impianto di aspirazione della polvere
(Fig.24)
• Il tavolo di fresatura è dotato di una cappa di aspira
-
zione (6) e di un raccordo di aspirazione (11) affinché
l’area di lavoro possa essere pulita e sicura.
• Collegare l’impianto di aspirazione al raccordo (11).
Attivazione e disattivazione
Accertarsi che tutte le chiavi e gli utensili di regolazione
siano stati tolti dal tavolo di fresatura, che le impostazioni
siano complete e che tutte le coperture di protezione sia
-
no state montate.
L’interruttore ON/OFF viene attivato attraverso un inter
-
ruttore di sicurezza, il quale ha una copertura rossa che
viene ribaltata sull’interruttore ON/OFF. Per l’attivazione,
premere dapprima il tasto di blocco (Fig. 25), ribaltare
verso l’alto la copertura e tenerla saldamente (Fig. 26),
quindi premere il pulsante di attivazione (Fig. 27). La
macchina entra quindi in funzione. Lasciar cadere la co
-
pertura sull’interruttore. Non chiudere la copertura.
Per la disattivazione, premere semplicemente la copertura
rossa in modo da farla innestare in posizione. Il tasto OFF
situato al di sotto viene così premuto e si attiva l’alimen
-
tazione di corrente. Per effettuare nuovamente l’attiva
-
zione, è necessario far disinnestare il coperchio e quindi
sollevarlo. Questo prodotto è dotato di un interruttore
elettromagnetico ai fini di una protezione supplementare.
Quando l’alimentazione viene interrotta, l’interruttore tor
-
na alla posizione OFF. Per avviare nuovamente il motore, è
necessario premere nuovamente il tasto ON verde.
Modalità di utilizzo
• Montare e assicurare la lama.
• Regolare la velocità, la profondità di taglio, gli assi a
molla, l’allineamento del dispositivo di arresto e la ta-
glierina obliqua.
• Accertarsi che l’arresto alimentatore (3A) venga regolato
in modo che possa supportare il materiale non tagliato.
Tarare quindi l’arresto di uscita (3) in modo che possa
supportare il materiale tagliato e in modo che si venga
a creare un bilanciamento per il materiale asportato.
• Accertarsi che la calotta di aspirazione (6) resti sul ta
-
volo.

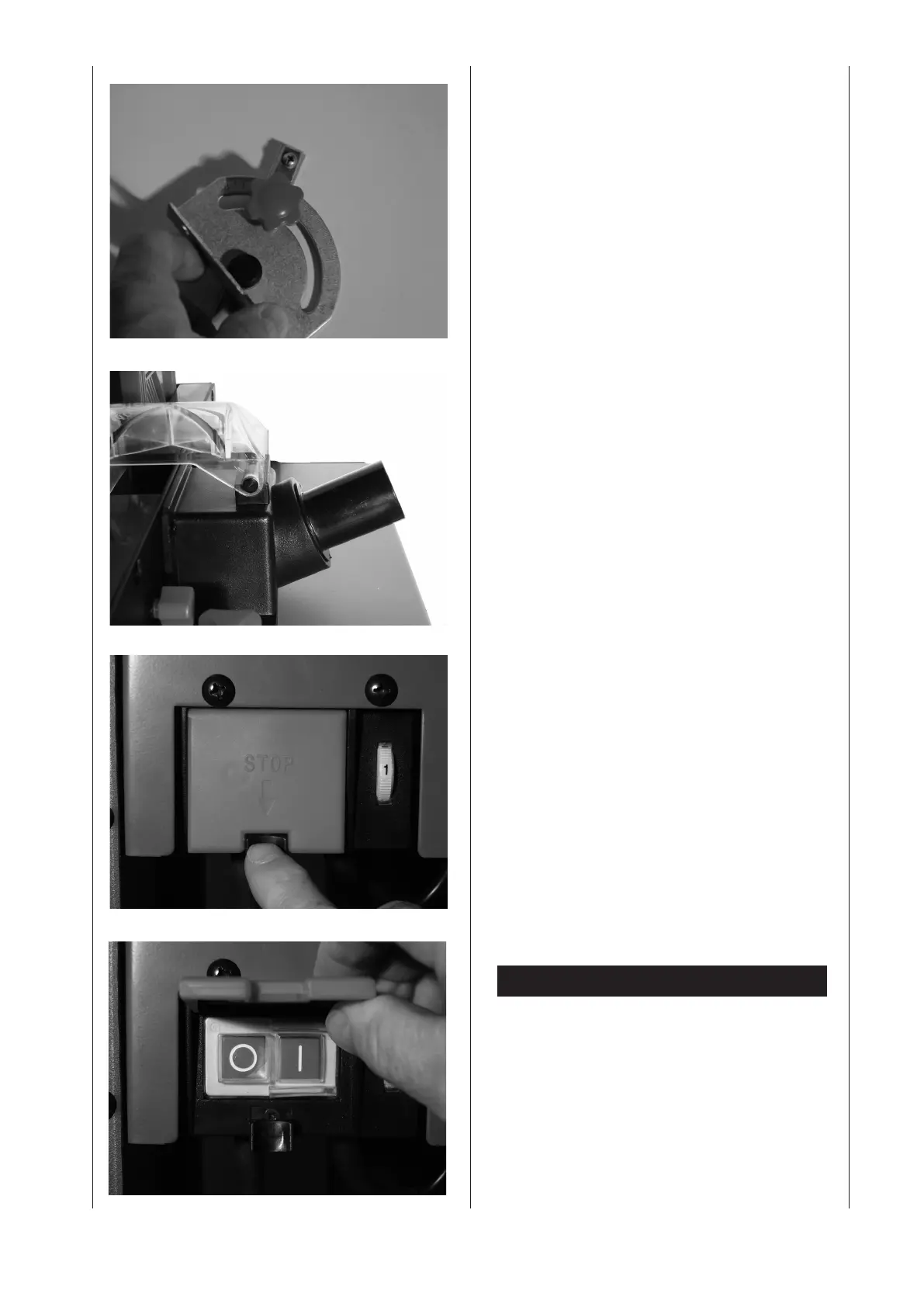

Fig. 23
Fig. 24
Fig. 25
Fig. 26
