Yamaha LS9-16 Service Manual

18
LS9-16/LS9-32
PN16C CIRCUIT BOARD ASSEMBLY
Ｐ Ｎ １ ６ Ｃ ボ タ ン 付 き
LS9-16
*
WH200100
PN16C Circuit Board Assembly
Ｐ Ｎ １ ６ Ｃ ボ タ ン 付 き
*
10
WG947200
Circuit Board ST N1 (PN16C)
Ｓ Ｔ Ｉ Ｎ １ シ ー ト
with button
10a
V8486800
Button Gray L x1
ボ タ ン （ 大 ）
CUE (STEREO) 02
10b
WE944800
Button Blue L x1
ボ タ ン （ 大 ）
SEL (STEREO) 01
10c
WE944900
Button White L x1
ボ タ ン （ 大 ）
ON (STEREO) 01
10d
WA835300
Button Gray L x4
ボ タ ン（ 大 ） ４ 連
CUE (ST N 1 2) 02
10e
WE944600
Button Blue L x4
ボ タ ン（ 大 ） ４ 連
SEL (ST N 1 2) 02
10f
WE944700
Button White L x4
ボ タ ン（ 大 ） ４ 連
ON (ST N 1 2) 02
*
20
WG946800
Circuit Board ST N2 (PN16C)
Ｓ Ｔ Ｉ Ｎ ２ シ ー ト
with button
20a
WC310000
Button White S x1
ボ タ ン （ 小 ）
USER DEFINED KEYS 1-12 12 01

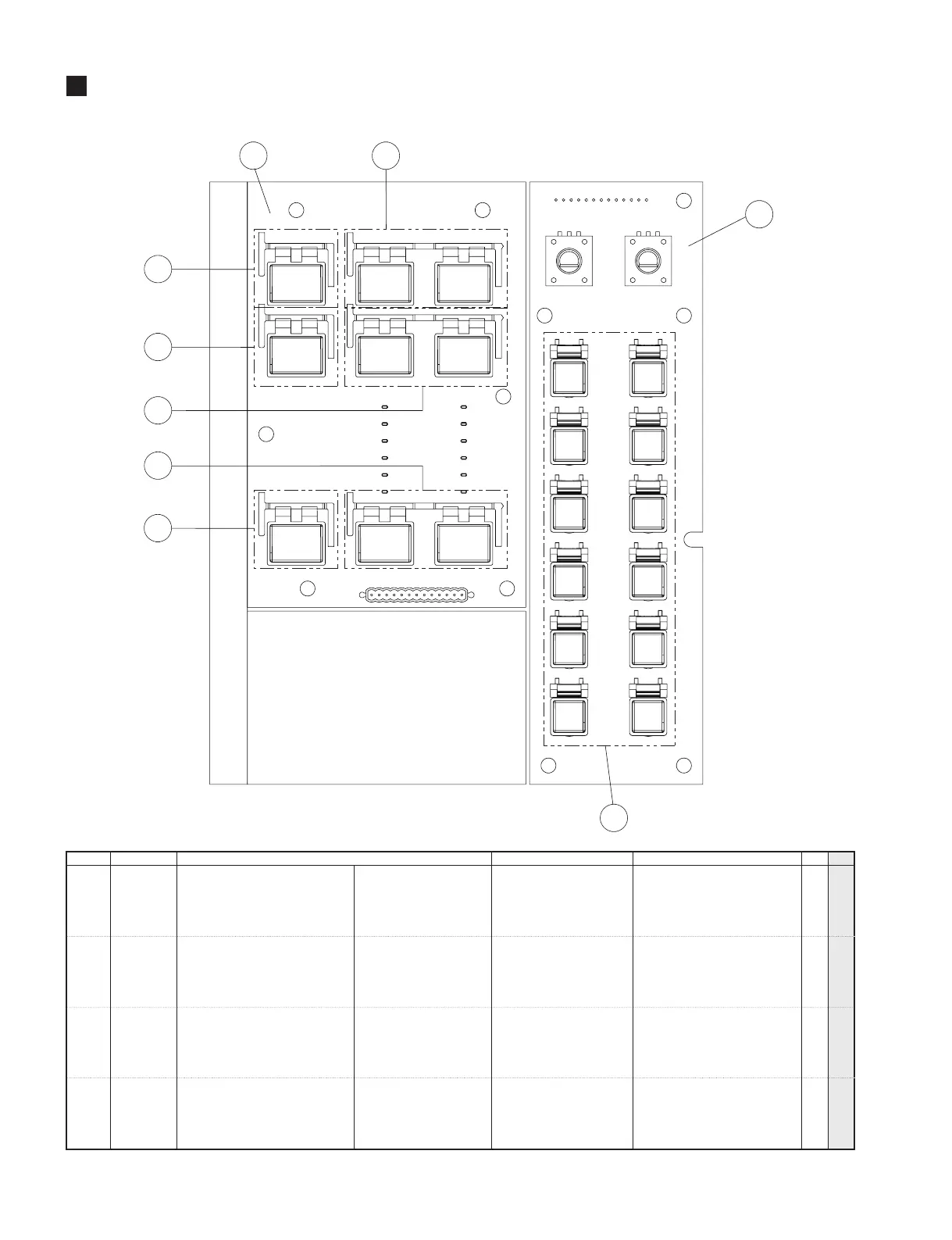

PN16C CIRCUIT BOARD ASSEMBLY
（PN16C ボタン付き）（LS9-16）
10
20
10c
10e
10a
10d
10f
10b
20a
x 12
REF NO.
PART NO.
DESCRIPTION
部 品 名
REMARKS
QTY RANK
*
: New Parts RANK Japan only
