Yamaha LS9-16 Service Manual

20
LS9-16/LS9-32

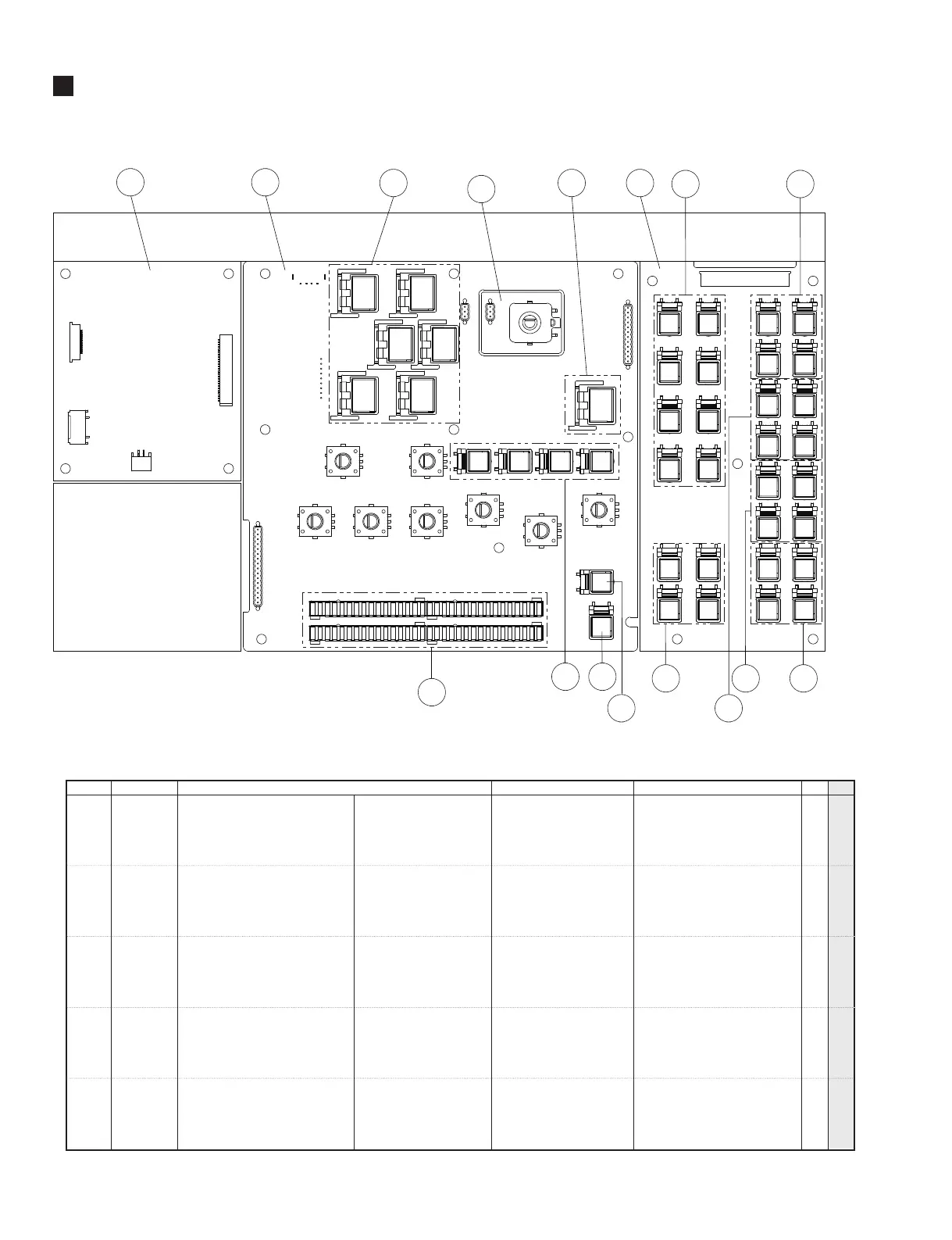

PNCOM CIRCUIT BOARD ASSEMBLY
Ｐ Ｎ Ｃ Ｏ Ｍ ボ タ ン 付 き
LS9-16/LS9-32
*
WH200000
PNCOM Circuit Board Assembly
Ｐ Ｎ Ｃ Ｏ Ｍ ボ タ ン 付 き
*
10
WG831200
Circuit Board ENC (PNCOM)
Ｅ Ｎ Ｃ シ ー ト
*
20
WG831400
Circuit Board NV (PNCOM)
Ｉ Ｎ Ｖ シ ー ト
*
30
WG831300
Circuit Board PNDA (PNCOM)
Ｐ Ｎ Ｄ Ａ シ ー ト
with button
*
30a
WH200300
Button Red S x1
ボ タ ン （ 小 ）
MIX/MATRIX 1-4 4
*
30b
WH200400
Button Blue S x1
ボ タ ン （ 小 ）
MIX/MATRIX 5-8 4
*
30c
WH200500
Button Light Blue S x1
ボ タ ン （ 小 ）
MIX/MATRIX 9-12 4
*
30d
WH200600
Button Violet S x1
ボ タ ン （ 小 ）
MIX/MATRIX 13-16 4
30e
WC310000
Button White S x1
ボ タ ン （ 小 ）
1-16,17-32,MASTER, 4 01
CUSTOM FADER
30f
V8487200
Button Gray S x1
ボ タ ン （ 小 ）
SCENE MEMORY,MONITOR, 8 02
SETUP,CHANNEL JOB,
RECORDER,METER,RACK 1-4,
RACK 5-8
*
40
WG831100
Circuit Board PNMS (PNCOM)
Ｐ Ｎ Ｍ Ｓ シ ー ト
with button
40a
WC310000
Button White S x1
ボ タ ン （ 小 ）
HOME 01
40b
V8487200
Button Gray S x1
ボ タ ン （ 小 ）
LOW,LOW MID,HI MID,HIGH 4 02
40c
V8487600
Button Gray S x1
ボ タ ン （ 小 ）
CLEAR 02
40d
WB327400
LED Lens 16P2
Ｌ Ｅ Ｄ レ ン ズ １ ６ Ｐ ２
meter (L R) 4 03
*
40e
WH756100
Button Black L x1
ボ タ ン （ 大 ）
DEC,INC,
Q
,
W
,
H
,
G
, ENTER 7
PNCOM CIRCUIT BOARD ASSEMBLY
（PNCOM ボタン付き）
10
4020
30
30d
x 4
30e
x 4
x 4
40c40b
x 4
40d
x 6
40e 40e
30a
x 4
30f
x 8
30c
x 4
30b
x 4
40a
REF NO.
PART NO.
DESCRIPTION
部 品 名
REMARKS
QTY RANK
*
: New Parts RANK Japan only
