BM-415C
ハブキャリアスペーサー・黒
HubCarrierSpacer･Black
B2-009AR
アウターサスアームピン L
OuterSuspension
ArmPin(Long)
B2-009AR
M2x4 トラスタッピング
BHTappingScrew
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
20
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
BB-105-2
5x10ベアリング×2
Bearing
BM-415C
ハブキャリアスペーサー・黒×4
HubCarrierSpacer･Black
B2-010BC
リヤベアリングカラー・青×2
RearBearingCollar・Blue
BM-011
ホイルハブピン×2
WheelHubPin
B2-009AR
アウターサスアームピン L×2
OuterSuspensionArmPin(Long)
ZC-206LH
ロッドエンドボール L×2
BallStudL
袋#9の内容
Bag#9Contents
B2-010R
ユニバーサルドライブシャフト・リヤ×2
UniversalDriveshaft・Rear
このページで使用するパーツ
Partsusedonthispage
B2-415R
リヤハブキャリア0°Ｌ&R各 1
AlminumRearHubCarrier
L&R1Ea
BB-135-2
5x13ベアリング×2
Bearing
B2-011S
ホイルスペーサー 4.5・青×2
WheelSpacer4.5・Blue
B2-009AR
M2x4 トラスタッピング×2
BHTappingScrew

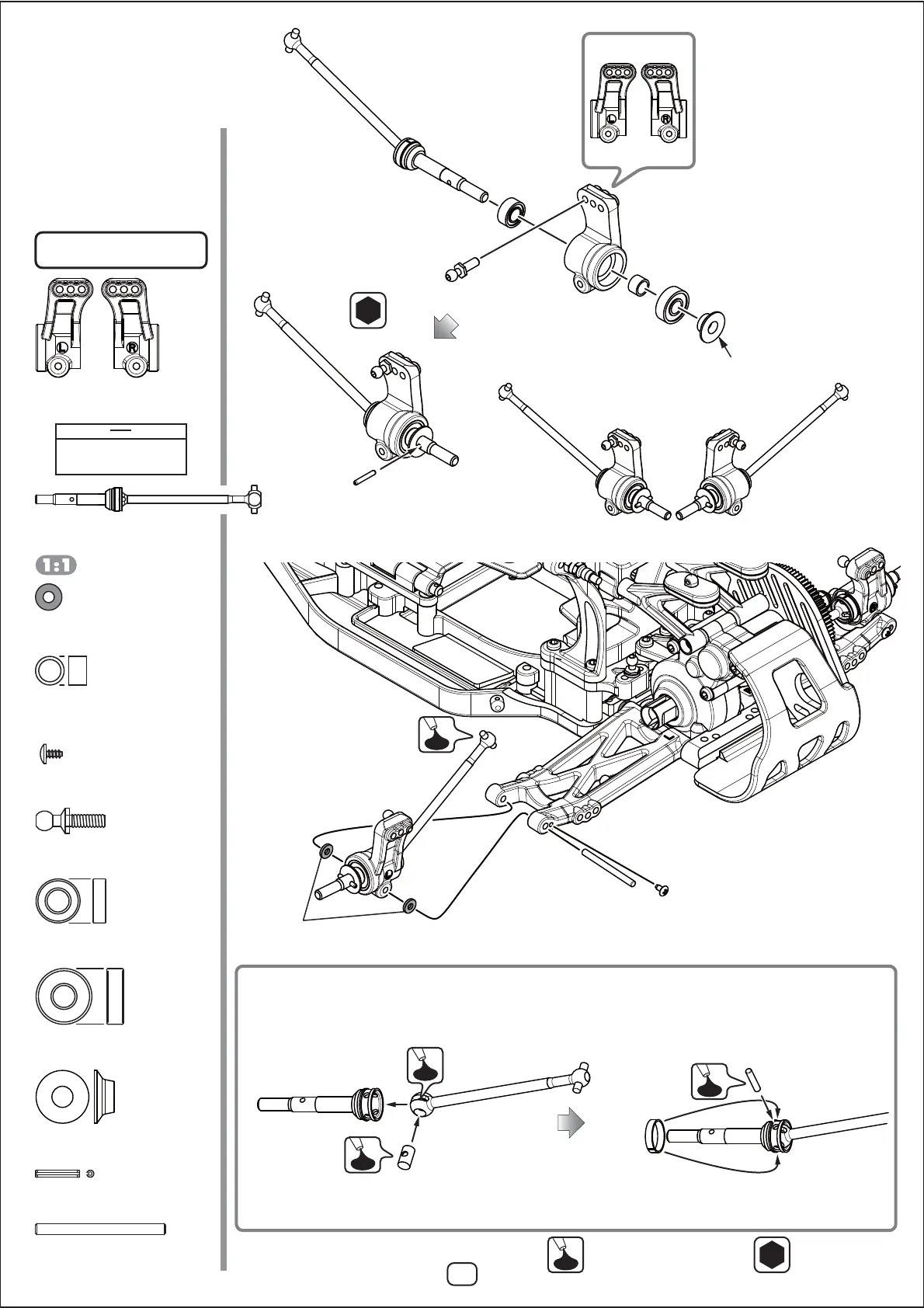

19. リヤハブキャリアの組み立て

RearHubCarrierAssmebly
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
BB-105-2
5x10ベアリング
Bearing
B2-010BC
リヤベアリングカラー・青
RearBearingCollar・Blue
BB-135-2
5x13ベアリング
Bearing
B2-010R
ユニバーサルドライブシャフト・リヤ
UniversalDriveshaft・Rear
B2-011S
ホイルスペーサー 4.5・青
WheelSpacer4.5・Blue
平らな面
Flatside
B2-415R
リヤハブキャリア0°Ｌ
AlminumRearHubCarrier
L
BM-011
ホイルハブピン
WheelHubPin
※向きに注意
Noteposition
L
R
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
C クリップを外す際は精密ドライバー等を使用し、変形に注意しながら少しずつずらす様にして取外します。
Whenremovingthec-clip,useaprecisiondrivertocarefullypryitoff,withoutdeformingthec-clip.
B2-010RA
リヤアクスル
RearAxle
B2-010RB
リヤドックボーン
RearDogBone
BM-010TPC
カップジョイント
CupJoint
②
①
BM-010TPC
ジョイントピン
JointPin
③
④
BM-010TPC
C クリップ
C-Clip
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
※リヤハブキャリアは袋 #8 に
入っています。
Therearhubcarrierare
includedinbag#8.
ブラックグリス（黒）を塗布します。
Applyablackgrease.
