Yokomo B-MAX 2 MR User Manual

B2-S4AJ
アジャストナット×4
AdjustingNut
B2-S4B
ボトムショックキャップ×4
BottomShockCap
B2-S4B
O リングキャップ×4
ORingCap
B2-S4S
フロントショックボディ×2
FrontShockBody
B2-S4L
リヤショックボディ×2
RearShockBody
YS-6BH
アルミ製ショックエンドボール×4
ShockEndBall
B2-S2S/B2-S2L
E リング・2mm×8
ERing
B2-S9/YS-7-2
カラー・B×4
Collar・B
YS-4C-8
O リング・φ9×4
ORing
YS-7A
O リング・φ12×4
ORing
B2-S4AJ
O リング・φ14×4
ORing
B2-S9/YS-7-2
カラー・A×4
Collar・A
YS-7S
O リング（クリア）×8
ORing(Clear)
B2-S9/YS-7-2
カラー・C×4
Collar・C
B2-S2LS
リヤショックシャフト×2
RearShockShaft
B2-S2SS
フロントショックシャフト×2
FrontShockShaft
ZC-S308
スペーサー・グレー×8
Spacer・Gray

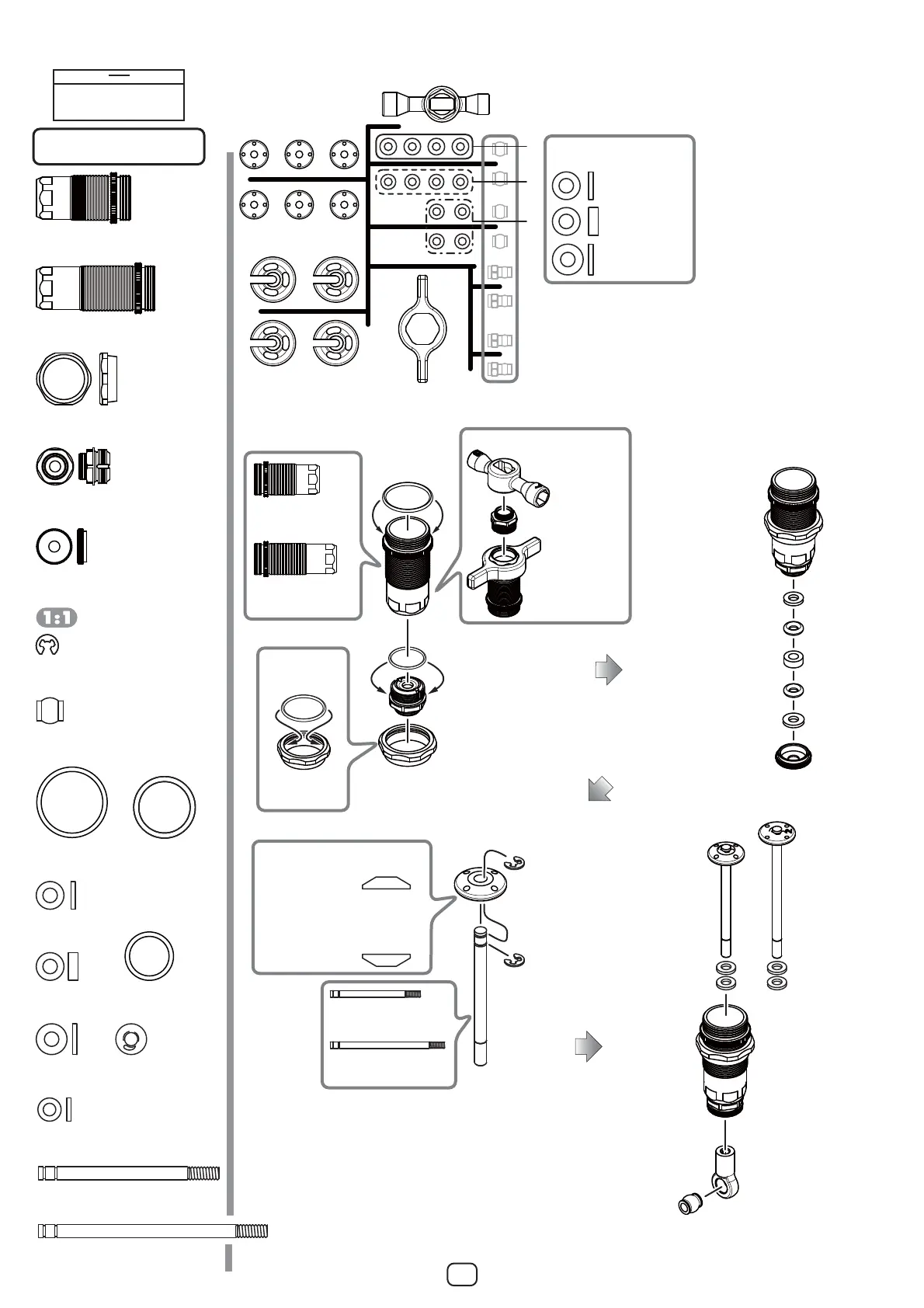

21. フロント＆リヤショックの組み立て

Front&RearShockAssembly
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
22
袋 #11 の内容
Bag#11Contents
このページで使用するパーツ
Partsusedonthispage
ショックピストン Assy
ShockPistonAssembly
ショックボディ Assy
ShockBodyAssembly
※ショックエンドは袋 #8 に入っています。
Theshockendsareincludedinbag#8.
B2-S2LS
リヤショックシャフト
RearShockShaft
B2-S2SS
フロントショックシャフト
FrontShockShaft
①
②
③
B2-S2S/B2-S2L
E リング・2mm
ERing
B2-S9
リヤピストン・3
RearPiston
※向きに注意
Noteposition
B2-S9
フロントピストン・2
FrontPiston
平らな面が下
Flatside
平らな面が上
Flatside
YS-7A
O リング・φ12
ORing
B2-S4AJ
O リング・φ14
ORing
B2-S4AJ
アジャストナット
AdjustingNut
B2-S4S
フロントショックボディ
FrontShockBody
B2-S4L
リヤショックボディ
RearShockBody
B2-S4B
ボトムショックキャップ
BottomShockCap
B2-S9
ショックキャップツール
ShockCapTool
B2-S9
ショックボディツール
ShockBodyTool
YS-4C-8
O リング・φ9
ORing
YS-7S
O リング（クリア）
ORing(Clear)
YS-7S
O リング（クリア）
ORing(Clear)
B2-S9/YS-7-2
カラー・B( 厚 )
Collar・B（Thick）
B2-S9/YS-7-2
カラー・A( 薄 )
Collar・A(Thin)
B2-S9/YS-7-2
カラー・C( 大 )
Collar・C(Ｌarge)
B2-S4B
O リングキャップ
ORingCap
グレーのパーツは使用しません。
Shadedpartsarenotused.
1
23
123
A
B
C
B2-S9
ショックプラスティックパーツ
ShockPlasticParts
B2-S9
カラー・B( 厚 )
Collar・B（Thick）
B2-S9
カラー・A( 薄 )
Collar・A(Thin)
B2-S9
カラー・C( 大 )
Collar・C(Ｌarge)
※サイズに注意
Notesize
BM-206
ショックエンド
ShockEnd
YS-6BH
ショックエンドボール
ShockEndBall
ZC-S308
スペーサー・グレー
Spacer・Gray
リヤ
Rear
フロント
Front
