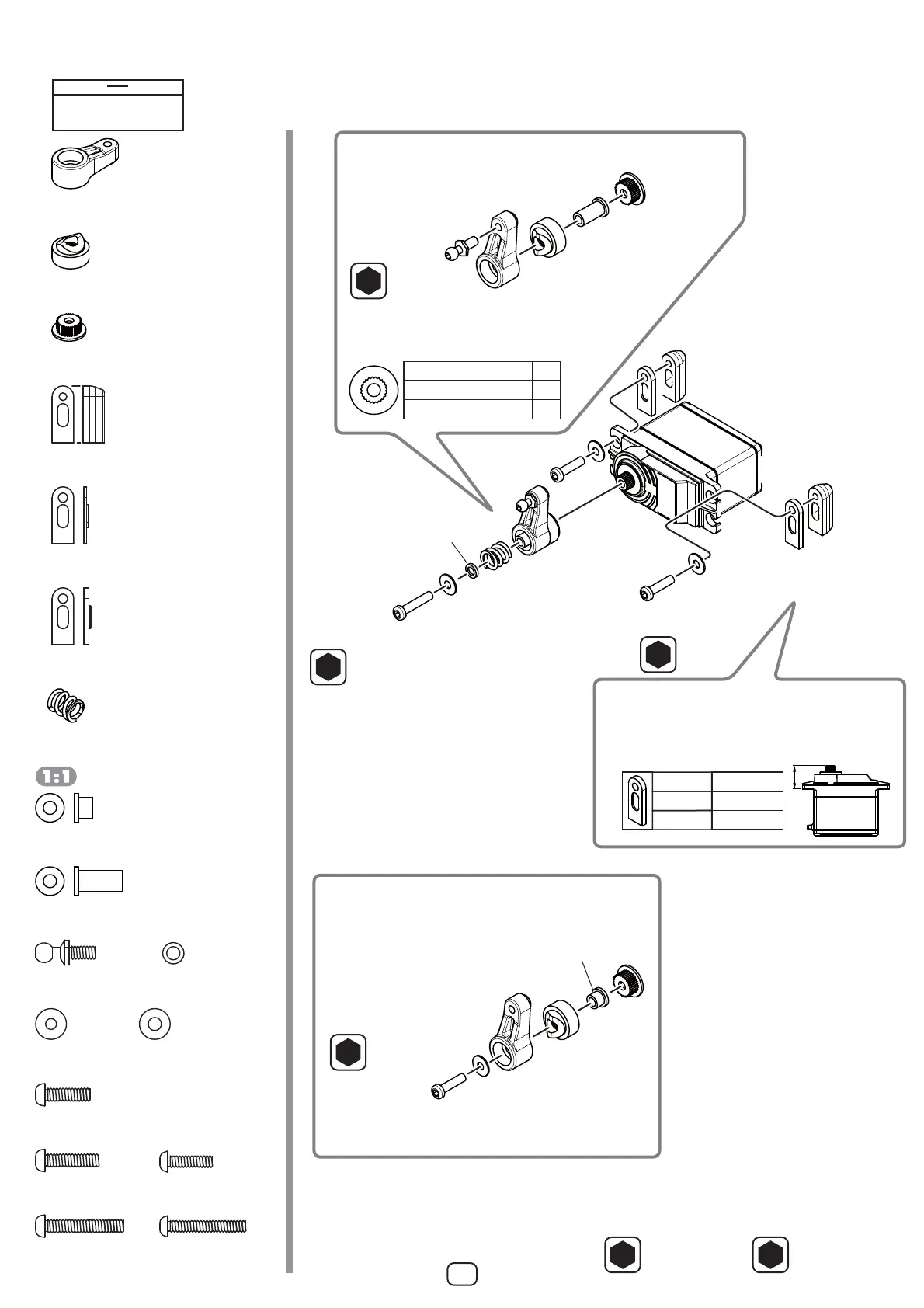

24. サーボセイバーの組立て

ServoSaverAssembly
袋 #12 の内容
Bag#12Contents
※サーボセイバーを取り付ける前に必ず、サーボのニュートラル調整を行ってください。
（詳しくはプロポセットの取扱説明書をご覧下さい。）
Makesurethattheservoiscenteredbeforeattachingtheservosaverhorn.
(Refertoyourradiomanualformoreinformation.)
26
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-201SH
サーボセイバースプリング×1
ServosaverSpring
B2-201
サーボマウント×2
ServoMount
B2-201
サーボマウントスペーサー1mm×2
ServoMountSpacer
B2-201
サーボセイバーホーン×1
ServoSaverHorn
B2-201
サーボセイバーホーンベース×1
ServoSaverHornBase
B2-201
サーボセイバーアダプター ×3
ServoSaverAdapter
各社用３タイプ入っています。
3differenttypesincluded.
B2-201
サーボマウントスペーサー2mm×2
ServoMountSpacer
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
ZC-206MH
ロッドエンドボール M
BallStudM
2.0
B2-201
サーボセイバーホーン
ServoSaverHorn
B2-201
サーボセイバーホーンベース
ServoSaverHornBase
B2-201
サーボセイバーアダプター
ServoSaverAdapter
B2-201SH
サーボセイバーカラー
ServoSaverCollar
使用するサーボに合わせてサーボサイバー
アダプターをお選び下さい。
Selecttheservosaveradapter
matchingtheservobeingused.
Y
YOKOMO/FUTABA Y
SANWA/KO/JR S
Hitec H
B2-201SH
M3 ワッシャー
Washer
B2-201
サーボマウントスペーサー
ServoMountSpacer
B2-201
サーボマウント
ServoMount
凹凸を合わせる
Keytogether.
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
B2-201SH
M3 ワッシャー
Washer
B2-201SH
サーボセイバースプリング
ServosaverSpring
ZC-BH318
M3x18ボタンヘッド
BHSScrew
2.0
B2-201SH
M2.6 ワッシャー
Washer
ZC-BH2618
M2.6x18ボタンヘッド
BHSScrew
B2-201SH
3x5 シム
Sim
※サーボセイバーを取り付ける M3、M2.6 ビス、
ワッシャーは使用するサーボにより選びください。
Whenattachingtheservosaver,usethe
screw(M3orM2.6)andwasherthatbest
matchesyourservo.
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-BH318
M3x18ボタンヘッド×1
BHSScrew
ZC-BH310
M3x10ボタンヘッド×1
BHSScrew
B2-201SH
サーボセイバーカラー×1
ServoSaverCollar
B2-201SH
サーボセイバーカラー・ショート×1
ServoSaverCollar・Short
ZC-206MH
ロッドエンドボール M×1
BallStudM
B2-201SH
M3 ワッシャー×3
Washer
B2-201SH
M2.6 ワッシャー×1
Washer
ZC-BH2618
M2.6x18ボタンヘッド×1
BHSScrew
ZC-BH2610
M2.6x10ボタンヘッド×1
BHSScrew
ダイレクトタイプの組み立て方
DirecttypeAssemblyInstallation
B2-201SH
サーボセイバーカラー・ショート
ServoSaverCollarshort
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH2610
M2.6x10ボタンヘッド
BHSScrew
15〜16㎜
15〜14㎜
14〜13㎜
１㎜
２㎜
1㎜+２㎜
サーボマウントスペーサーは使用するサーボの下図の
部分の寸法を測り厚さをお選びください。
Measurethedistanceonyourservowhereindicated,
andusethechartbelowtodeterminethespacer
thicknessthatbestmatchesyourservo.
B2-201SH
3x5 シム×1
Sim
サーボ（別途ご用意下さい。）
Servo(Soldseparately.)
