Monsoon Mini II Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON MINI II
Carte de circuits imprimés
1
3
5
7
2
4
6
8
Cavalier 5-6 ou 7-8
POSITION PAR DÉFAUT
Débit maximal par défaut du ventilateur
Débit maximal du ventilateur
Broches de cavaliers
Cavalier
de plastique
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Cavalier 3-4
Débit maximal du ventilateur
Cavalier 1-2
390 290
FIG. K
Conversion ACT™
Activer ACT™
Pour activer ACT™:

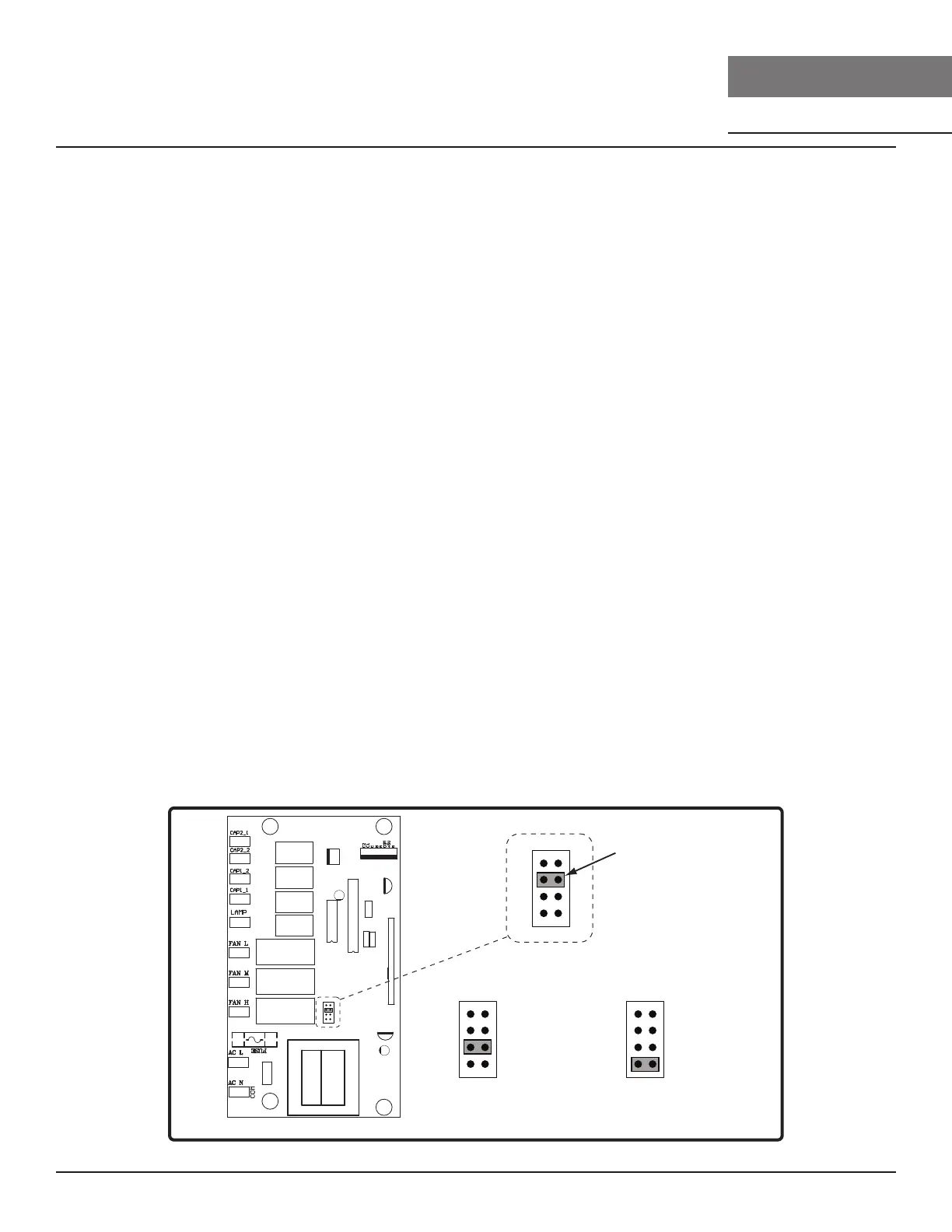

1. Avant l’installation de la hotte, accédez à la carte de circuits imprimés en abaissant le panneau
PAS et en retirant les filtres.
2. Changez le positionnement du cavalier en plastique comme illustré à la FIG. K pour régler le CFM
maximum souhaité du ventilateur.
3. Réinstallez la carte de circuit imprimé et poursuivez l’installation de la hotte.
4. Retirez l’autocollant CFM en aluminium approprié inclus avec la documentation de la hotte et
placez-le à l’intérieur du corps de la hotte sous le schéma de câblage ou à un autre endroit
clairement visible.
¯Ů¯Ļė
1. Le capot étant éteint, maintenez le bouton d’alimentation enfoncé pendant trois secondes. Si tous
les indicateurs de niveau de vitesse s’allument = valeur max par défaut. CFM, si les indicateurs de
niveau de vitesse 1 et 2 s’allument = 390 max. CFM, si l’indicateur de niveau de vitesse 1 s’allume =
290 max. CFM
2. Lorsque ACT ™ est activé, le nombre de vitesses de souante sera réduit. 390 CFM = max. 2
vitesses et 290 CFM = max. 1 vitesse.
3. Il devrait également y avoir une étiquette en aluminium située à l’intérieur du corps de la hotte
près du schéma de câblage qui indique le CFM du ventilateur.
