32
accesorio.

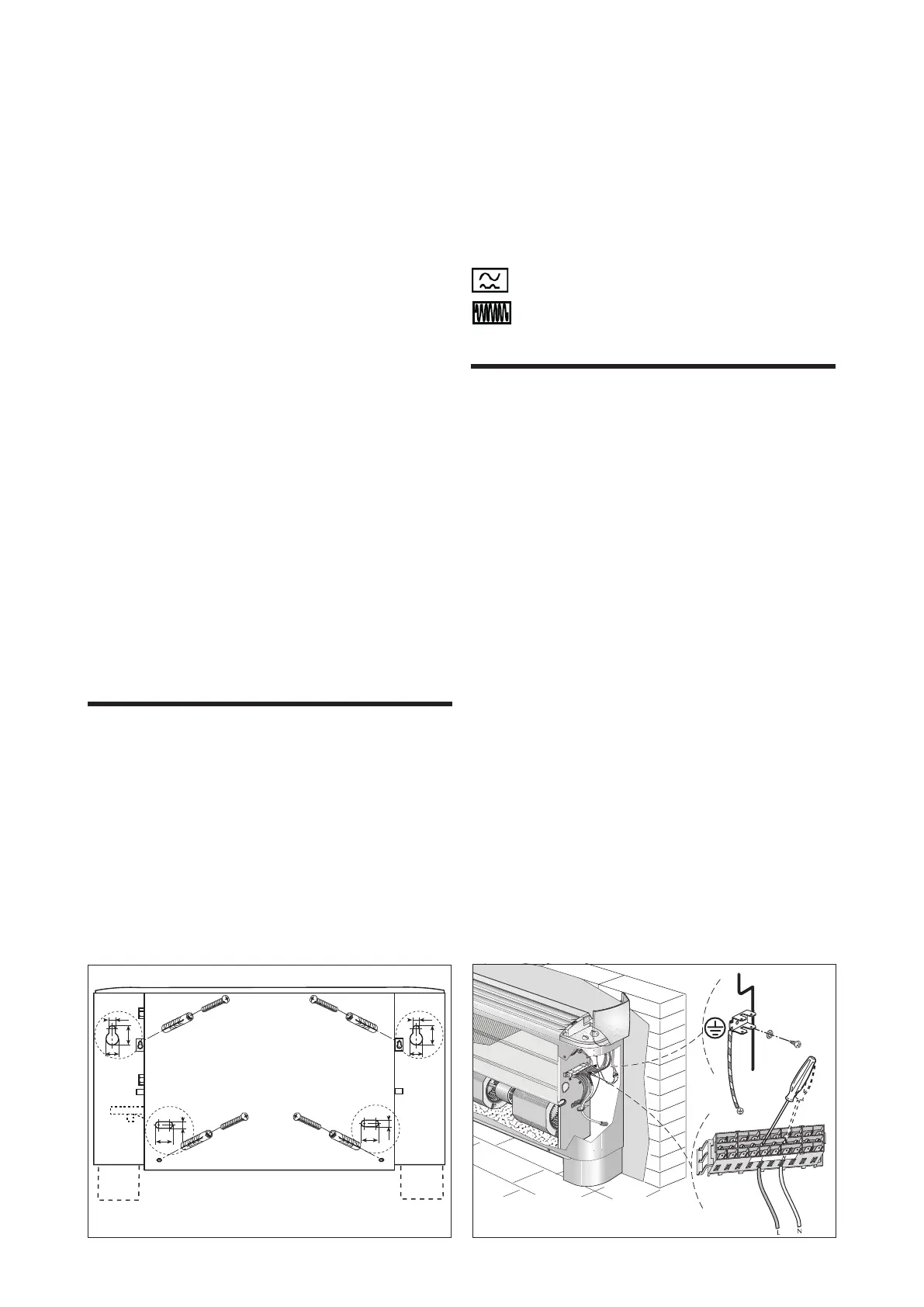

c) La pared de sostén debe ser completamente plana, para fijar
d) Realice las conexiones hidráulicas para facilitar la ventilación
agua al empalme situado más arriba, aunque una inversión
La posición y el diámetro de las conexiones hidráulicas se
indican en los datos dimensionales.
Se recomienda aislar las tuberías hidráulicas adecuadamente,
o montar la bandeja auxiliar para recoger la condensación
(disponible como accesorio) para evitar el goteo durante el
funcionamiento en modalidad Frío.
ATENCIÓN: Antes de conectar la descarga de condensación,
selle la descarga no utilizada con una tapa suministrada en
La red de descarga del agua de condensación debe tener la
medida correcta y las tuberías deben estar situadas correcta-
mente, de manera que mantengan a lo largo del recorrido
una inclinación adecuada (mín.1%). Si el agua de condensa-
ción se descarga en una red de alcantarillado, se recomienda
instalar un sifón para prevenir el retorno de olores desagrada-
bles hacia los ambientes.
Verifique la estanqueidad de las conexiones hidráulicas y de
e) Coloque los eventuales accesorios.
f) Para modificar las configuraciones del termostato electrónico,
utilice el Dip-Switch desde la ventanilla en la parte trasera del
tablero de mandos, (véase capítulo “CONFIGURACIÓN DEL
”).
g) Realice las conexiones eléctricas según lo que se indica en los
esquemas eléctricos y en el capítulo “CONEXIONES
ELÉCTRICAS”, conectando el conector del tablero de mandos
al conector que se encuentra en el lado interno del fan coil, y
luego realice la conexión a tierra.
h) Compruebe el correcto funcionamiento del fan coil utilizando
el Autotest.
i) Vuelva a montar la cubierta.
CONEXIONES ELÉCTRICAS
ATENCIÓN: antes de realizar cualquier intervención, controle
En especial, para las conexiones eléctricas se requieren los
controles correspondientes a:
- Medición de la resistencia de aislamiento de la instalación
Los circuitos eléctricos se conectan a la red de 230V; por ello,
todas las conexiones y componentes deben llevar un aislamien-
to apropiado a dicha tensión.
CARACTERÍSTICAS DE LOS CABLES DE CONEXIÓN
colocados dentro de un tubo o de una canaleta.
Use cables de alimentación con sección mínima de 1 mm
2
.
Todos los cables se deben colocar en un tubo o una canaleta,
para que no estén en el interior del fan coil.
Los cables de la salida del tubo deben situarse de modo tal que
no sufran tracciones ni torsiones, y estén protegidos de los
agentes exteriores.
Para todas las conexiones, respete los esquemas eléctricos que
se suministran con el aparato y que se indican en este docu-
mento.
línea de alimentación un interruptor omnipolar magnetotérmi-
Se recomienda utilizar dispositivos diferenciales capaces de
intervenir para corrientes de diferentes tipos:
alternas sinusoidales y unidireccionales pulsantes
aplicadas de repente o de forma gradual
alternas sinusoidales con frecuencia hasta 1000 hz
Si hubiera que girar la batería debido a los empalmes eléctricos,
tras siga los pasos descritos a continuación tras haber quitado el
mueble:
- desconecte las conexiones eléctricas de la caja de conexiones;
– quite la sonda de la batería;
- quite los tornillos que fijan la bandeja y luego extraerla;
– afloje los tornillos de fijación de la batería y extráigala;
– quite los semitroquelados del costado derecho;
– gire la batería y fíjela con los tornillos quitados anteriormen-
te;
– coloque la bandeja fijándola con sus tornillos e inserte los
tapones de plástico, suministrados en dotación, en los aguje-
ros donde estaban las conexiones hidráulicas;
todas las bandejas pueden descargar el agua condensada por
ambos lados.
ATENCIÓN: Antes de conectar el drenaje de condensación reti-
re la tapa de este plástico en el recipiente y lo utilizan para
– retire las conexiones eléctricas del lado derecho, quite el
semitroquelado y desplace el pasacable de derecha a izquier-
da;
– desplace el cable del motor en el lado izquierdo, utilizando el
pasacable;
– desplace hacia el lado izquierda la caja de conexiones y el
borne;
– restablezca las conexiones eléctricas del cable motor;
– introduzca la sonda de la batería;
– desmonte las fichas del conmutador del elemento derecho;
– desconecte el microinterruptor;
– pase el cable del microinterruptor a través de la ventanilla del
lado opuesto;
– monte la ficha del termostato (conmutador) en el elemento
izquierdo, coloque las manillas;
– restablezca las conexiones eléctricas del tablero de mandos.
– montaje de estos muebles en la tapa de la máquina.
