Français
24
IVEDLJ 1107 - 4880900_01
OBJET DES VENTILO-CONVECTEURS VED
Le ventilo-convecteur est une unité terminale servant au traitement de l’air d’un milieu tant en hiver qu’en été. Les ventilo-convecteurs
VED sont conçus pour s'adapter à toutes les exigences des installations canalisées.
En particulier, la possibilité d'être intégré dans le système VMF permet le contrôle du ventilo-convecteur individuel avec accessoires à
la gestion de l'unité VED insérée dans des réseaux complexes de ventilo-convecteurs et de leurs accessoires.
DESCRIPTION DE L’UNITE
TAILLES DISPONIBLES
Les ventilo-convecteurs de la série VED sont disponibles en :
• Ventilo-convecteur pour installation
soit verticale murale, soit horizontale
au faux-plafond
• Batterie principale à 3 et 4 rangs
•
Versions pour installations à 4 tubes avec
batterie de chauffage seul à 1 ou 2 rangs
• Batteries avec faibles pertes de charge
• Raccords réversibles sur le chantier
•
Large gamme d'accessoires pour connec-
ter
le ventilo-convecteur à tout type de
canalisation de l'air
• Ce modèle a besoin d'un panneau de
commande extérieur (accessoire)
• Préparé pour l’insertion dans le sys-
tème VMF
• Large gamme de contrôles et acces-
soires
• Possibilité de disposer de différentes
hauteurs d'élévation utiles
• Motoventilateur à 5 vitesses parmi les-
quelles il est possible de sélectionner
les 3 vitesses préférées
• Ventilateurs centrifuges à fonctionne-
ment silencieux
• Filtre classe de filtration G3
• Filtre à air à l'aspiration, facilement
extractible pour le nettoyage périodique.
• Accessoires pour vannes à 3 voies et
4 raccords
• Accessoires pour vannes à 2 voies pour
les installations à débit d'eau variable.
• Isolant interne classe 1
• Plein respect des normes de prévention
des accidents
• Facilité d'installation et d'entretien
• Bride de refoulement installée directe-
ment sur l'unité
Caractéristiques principales des ventilo-convecteurs VED
Installation verticale Installation horizontale
C/FC VC/FVCC/FC VC/FVCSAVC/FVCSA
VC/FSA
C/F
VC/FSA
C/F
SA
C/F
SA
SW
VC/FVCSA SW VC/FVCSA C/FC
SW VC/F
C/F
VC/FSA SW
C/F
SA SW
C/F
SW
Installation à 2 tubes avec sonde d'eau
SW Sonde de température de l'eau
VC/F Vanne (chauffage/refroidissement)
VC Vanne (chauffage)
SA Sonde de température ambiante
C/F Batterie (chauffage/refroidissement)
C Batterie (chauffage)

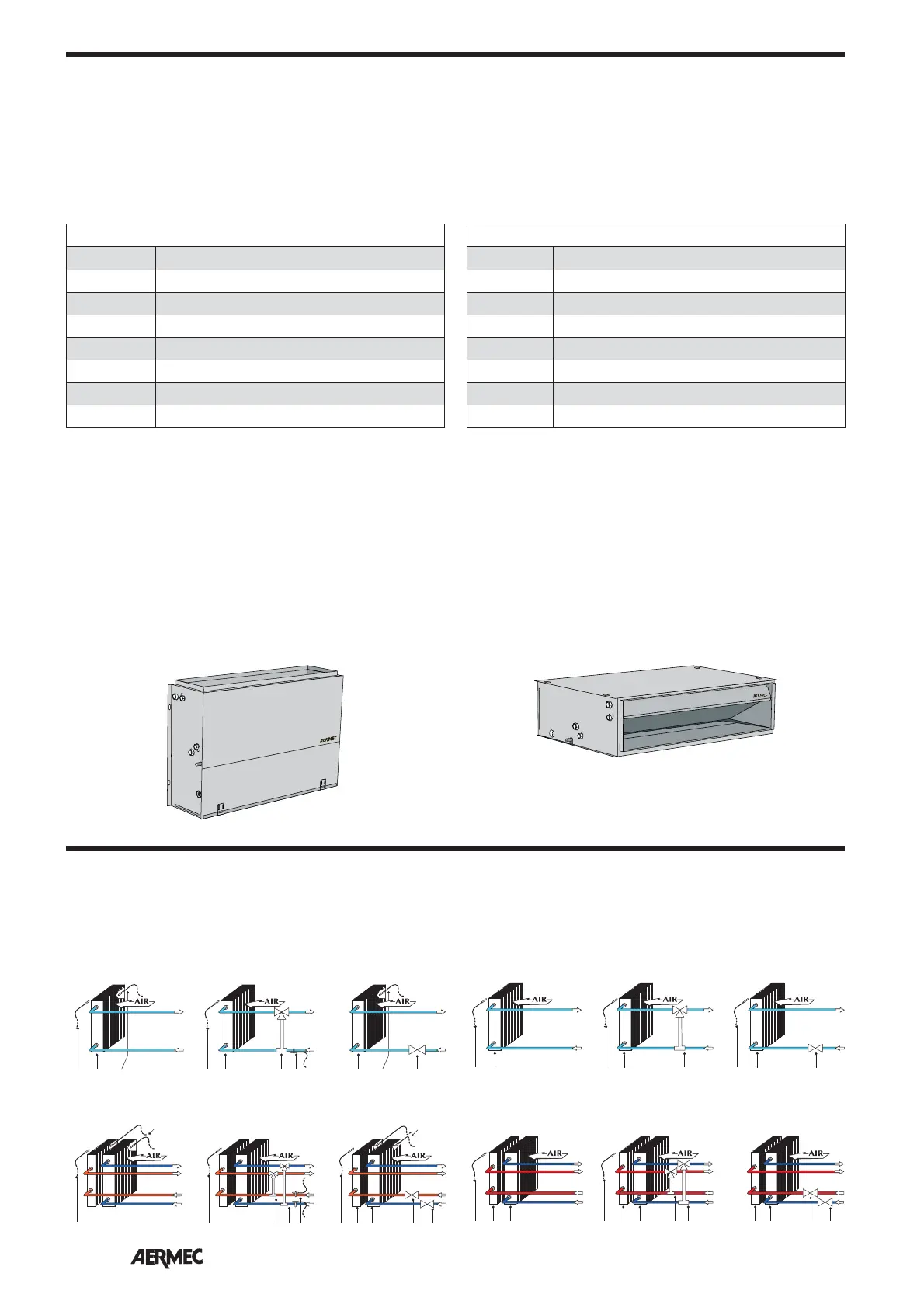

EXEMPLES D'INSTALLATION
Installation à 2 tubes sans sonde d'eau
Installation à 4 tubes avec sonde d'eau Installation à 4 tubes sans sonde d'eau
Légende :
8 tailles pour les installations à 2 tubes
VED 430 (batterie à 3 rangs)
VED 440 (batterie à 4 rangs)
VED 530 (batterie à 3 rangs)
VED 540 (batterie à 4 rangs)
VED 630 (batterie à 3 rangs)
VED 640 (batterie à 4 rangs)
VED 730 (batterie à 3 rangs)
VED 740 (batterie à 4 rangs)
8 tailles pour les installations à 4 tubes
VED 432 (batteries à 3 rangs + 2 rangs)
VED 441 (batteries à 4 rangs + 1 rang)
VED 532 (batteries à 3 rangs + 2 rangs)
VED 541 (batteries à 4 rangs + 1 rang)
VED 632 (batteries à 3 rangs + 2 rangs)
VED 641 (batteries à 4 rangs + 1 rang)
VED 732 (batteries à 3 rangs + 2 rangs)
VED 741 (batteries à 4 rangs + 1 rang)
