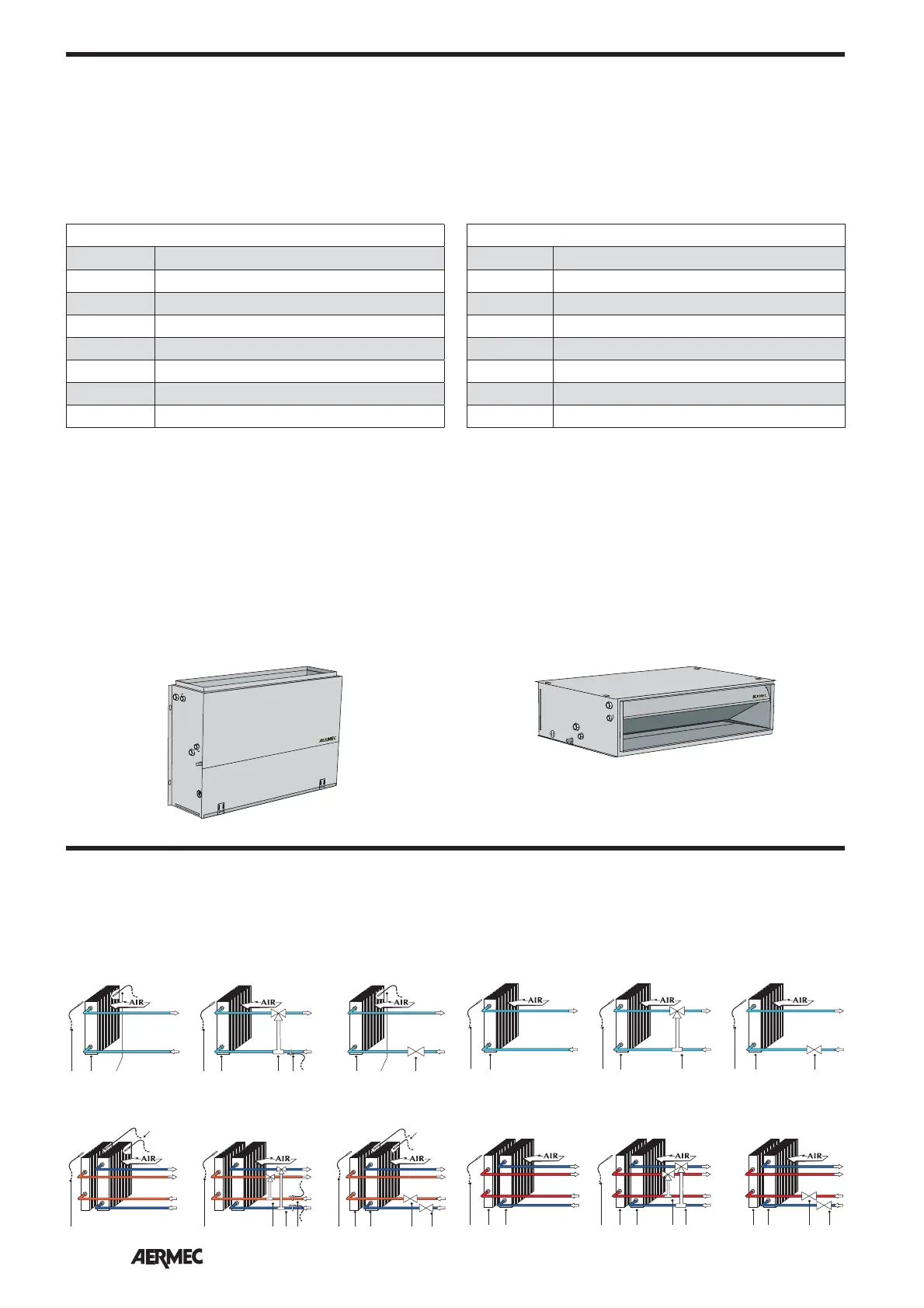

8
IVEDLJ 1107 - 4880900_01
SCOPO DEI VENTILCONVETTORI VED
Il ventilconvettore è un terminale per il trattamento dell’aria di un ambiente sia nella stagione invernale sia in quella estiva. I
ventilconvettori VED, sono concepiti per adattarsi a qualsiasi esigenza negli impianti di tipo canalizzato.
In particolare la possibilità di essere integrato nel sistema VMF permette il controllo dal singolo ventilconvettore con accessori fino
alla gestione del VED inserito in reti complesse di ventilconvettori e dei loro accessori.
DESCRIZIONE DELL’UNITÀ
GRANDEZZE DISPONIBILI
I ventilconvettori della serie VED sono disponibili in:
• Ventilconvettore per installazione sia
verticale a parete che orizzontale in
contro soffitto
• Batteria principale a 3 e a 4 Ranghi
• Versioni per impianti a 4 tubi con
anche batteria di solo riscaldamento a
1 o 2 Ranghi
• Batterie con basse perdite di carico
• Attacchi reversibili in cantiere
• Ampia gamma di accessori per
raccordare il ventilconvettore a ogni
tipo di canalizzazione dell'aria
• Necessita di pannello comandi esterno
(accessorio)
• Predisposto per l'inserimento nel
sistema VMF
• Ampia gamma di controlli ed accessori
• Ampia possibilità di avere differenti
prevalenze utili
• Motoventilatore a 5 velocità tra cui
selezionare le 3 velocità preferite.
• Ventilatori centrifughi con ventole
studiate per una bassa emissione sonora
• Filtro classe di filtrazione G3
• Filtro dell'aria in aspirazione,
facilmente estraibile per la pulizia
periodica
• Accessori valvole a 3 vie 4 attacchi
• Accessori valvole a 2 vie per gli
impianti a portata d'acqua variabile
• Isolante interno classe 1
• Pieno rispetto delle norme anti-
infortunistiche
• Facilità di installazione e manutenzione
• Flangia di mandata ricavata
direttamente sull'unità
Caratteristiche principali dei ventilconvettori VED
Installazione verticale Installazione orizzontale
C/FC VC/FVCC/FC VC/FVCSAVC/FVCSA
VC/FSA
C/F
VC/FSA
C/F
SA
C/F
SA
SW
VC/FVCSA SW VC/FVCSA C/FC
SW VC/F
C/F
VC/FSA SW
C/F
SA SW
C/F
SW
Impianto 2 tubi con sonda acqua
SW Sonda temperatura acqua
VC/F Valvola (Riscaldamento / Raffrescamento)
VC Valvola (Riscaldamento)
SA Sonda temperatura ambiente
C/F Batteria (Riscaldamento / Raffrescamento)
C Batteria (Riscaldamento)
ESEMPI DI IMPIANTO
Impianto 2 tubi senza sonda acqua
Impianto 4 tubi con sonda acqua Impianto 4 tubi senza sonda acqua
Legenda:
8 grandezze per impianti a 2 tubi
VED 430 (batteria 3 Ranghi)
VED 440 (batteria 4 Ranghi)
VED 530 (batteria 3 Ranghi)
VED 540 (batteria 4 Ranghi)
VED 630 (batteria 3 Ranghi)
VED 640 (batteria 4 Ranghi)
VED 730 (batteria 3 Ranghi)
VED 740 (batteria 4 Ranghi)
8 grandezze per impianti a 4 tubi
VED 432 (batterie 3 Ranghi + 2 Ranghi)
VED 441 (batterie 4 Ranghi + 1 Rango)
VED 532 (batterie 3 Ranghi + 2 Ranghi)
VED 541 (batterie 4 Ranghi + 1 Rango)
VED 632 (batterie 3 Ranghi + 2 Ranghi)
VED 641 (batterie 4 Ranghi + 1 Rango)
VED 732 (batterie 3 Ranghi + 2 Ranghi)
VED 741 (batterie 4 Ranghi + 1 Rango)
