IVEDLJ 1107 - 4880900_01
OBJETIVO DE LOS FAN COILS VED
El fan coil es un terminal para el tratamiento del aire de un ambiente tanto en invierno como en verano. Los fan coils VED están
diseñados para adaptarse a cualquier necesidad en las instalaciones de tipo canalizado.
Especialmente la posibilidad de integrarlos al sistema VMF permite controlar desde un único fan coil con accesorios hasta el VED
incorporado a redes complejas de fan coils y sus accesorios.
DESCRIPCIÓN DE LA UNIDAD
TAMAÑOS DISPONIBLES
Los fan coils de la serie VED están disponibles en:
• Fan coil para instalación vertical de
pared u horizontal en contra techo
• Batería principal de 3 y 4 rangos
•
Versiones para instalaciones de 4 tubos tam-
bién con batería sólo calor de 1 ó 2 rangos
• Baterías con bajas pérdidas de carga
• Conexiones reversibles en la obra
• Amplia gama de accesorios para
conectar el fan coil a todo tipo de
canalización del aire
• Requiere un tablero de mandos exterior
(accesorio)
• Preparado para formar parte de un
sistema VMF
• Amplia variedad de controles y accesorios
• Amplia posibilidad de diferentes
prevalencias útiles
• Motoventilador de 5 velocidades entre
las cuales se pueden seleccionar las 3
velocidades preferidas.
• Ventiladores centrífugos con palas
diseñadas para una baja emisión sonora
• Filtro clase de filtración G3
• Filtro de aspiración del aire, de fácil
extracción para la limpieza periódica
• Accesorios válvulas de 3 vías y 4 conexiones
• Accesorios válvulas de 2 vías para
las instalaciones con caudal de agua
variable
• Aislante interno clase 1
• Pleno respeto de las normas de preven-
ción de accidentes
• Facilidad de instalación y mantenimiento
• Brida de ventilación obtenida directamente
en la unidad

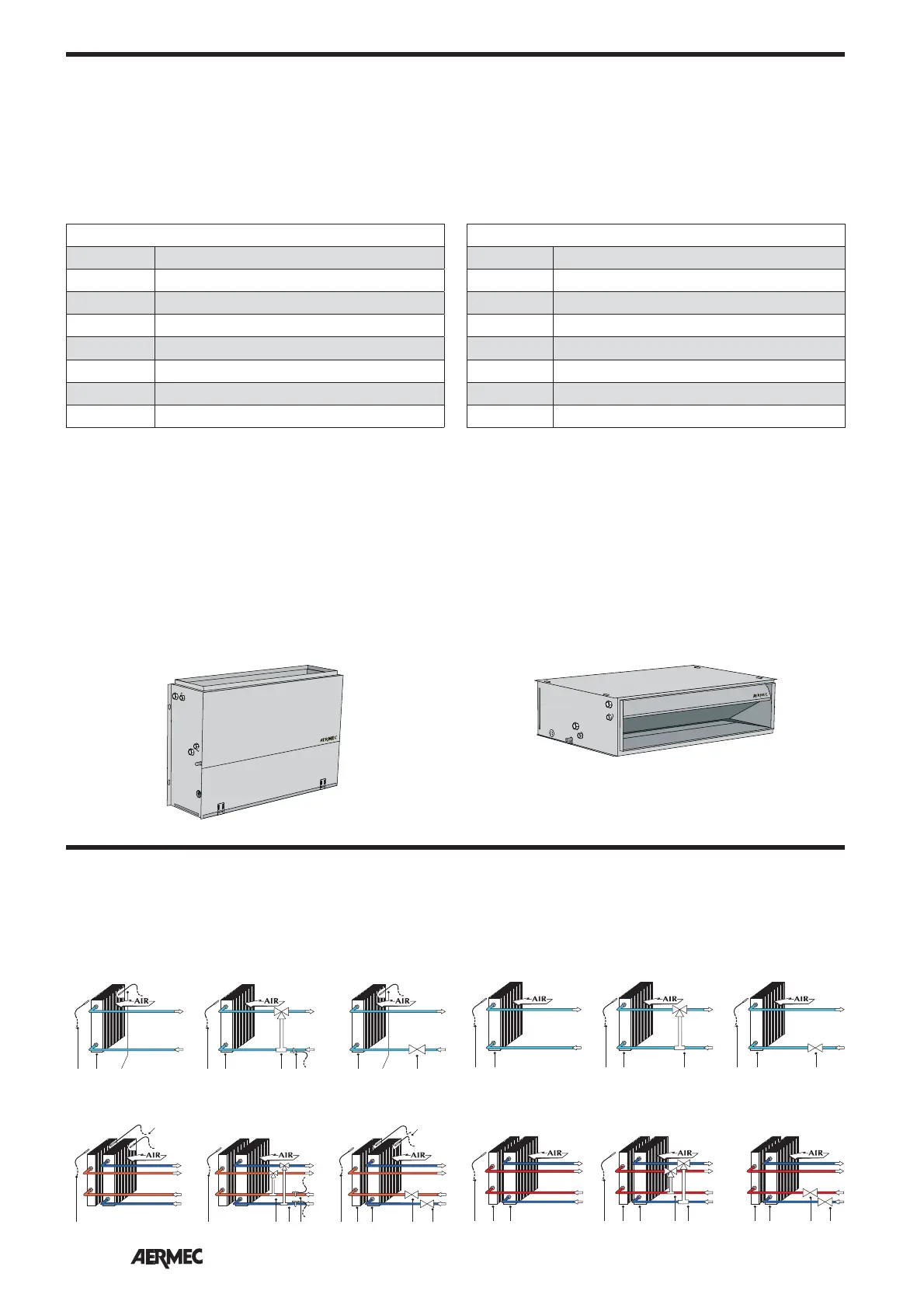

Características principales de los fan coils VED
Instalación vertical Instalación horizontal
C/FC VC/FVCC/FC VC/FVCSAVC/FVCSA
VC/FSA
C/F
VC/FSA
C/F
SA
C/F
SA
SW
VC/FVCSA SW VC/FVCSA C/FC
SW VC/F
C/F
VC/FSA SW
C/F
SA SW
C/F
SW
Instalación 2 tubos con sonda de agua
SW Sonda temperatura del agua
VC/F Válvula (Calentamiento / Enfriamiento)
VC Válvula (Calentamiento)
SA Sonda temperatura ambiente
C/F Batería (Calentamiento / Enfriamiento)
C Batería (Calentamiento)
EJEMPLOS DE INSTALACIÓN
Instalación 2 tubos sin sonda de agua
Instalación 4 tubos con sonda de agua Instalación 4 tubos sin sonda de agua
Leyenda:
8 tamaños para instalaciones de 2 tubos
VED 430 (batería de 3 rangos)
VED 440 (batería de 4 rangos)
VED 530 (batería de 3 rangos)
VED 540 (batería de 4 rangos)
VED 630 (batería de 3 rangos)
VED 640 (batería de 4 rangos)
VED 730 (batería de 3 rangos)
VED 740 (batería de 4 rangos)
8 tamaños para instalaciones de 4 tubos
VED 432 (baterías de 3 rangos + 2 rangos)
VED 441 (baterías de 4 rangos + 1 rango)
VED 532 (baterías de 3 rangos + 2 rangos)
VED 541 (baterías de 4 rangos + 1 rango)
VED 632 (baterías de 3 rangos + 2 rangos)
VED 641 (baterías de 4 rangos + 1 rango)
VED 732 (baterías de 3 rangos + 2 rangos)
VED 741 (baterías de 4 rangos + 1 rango)
