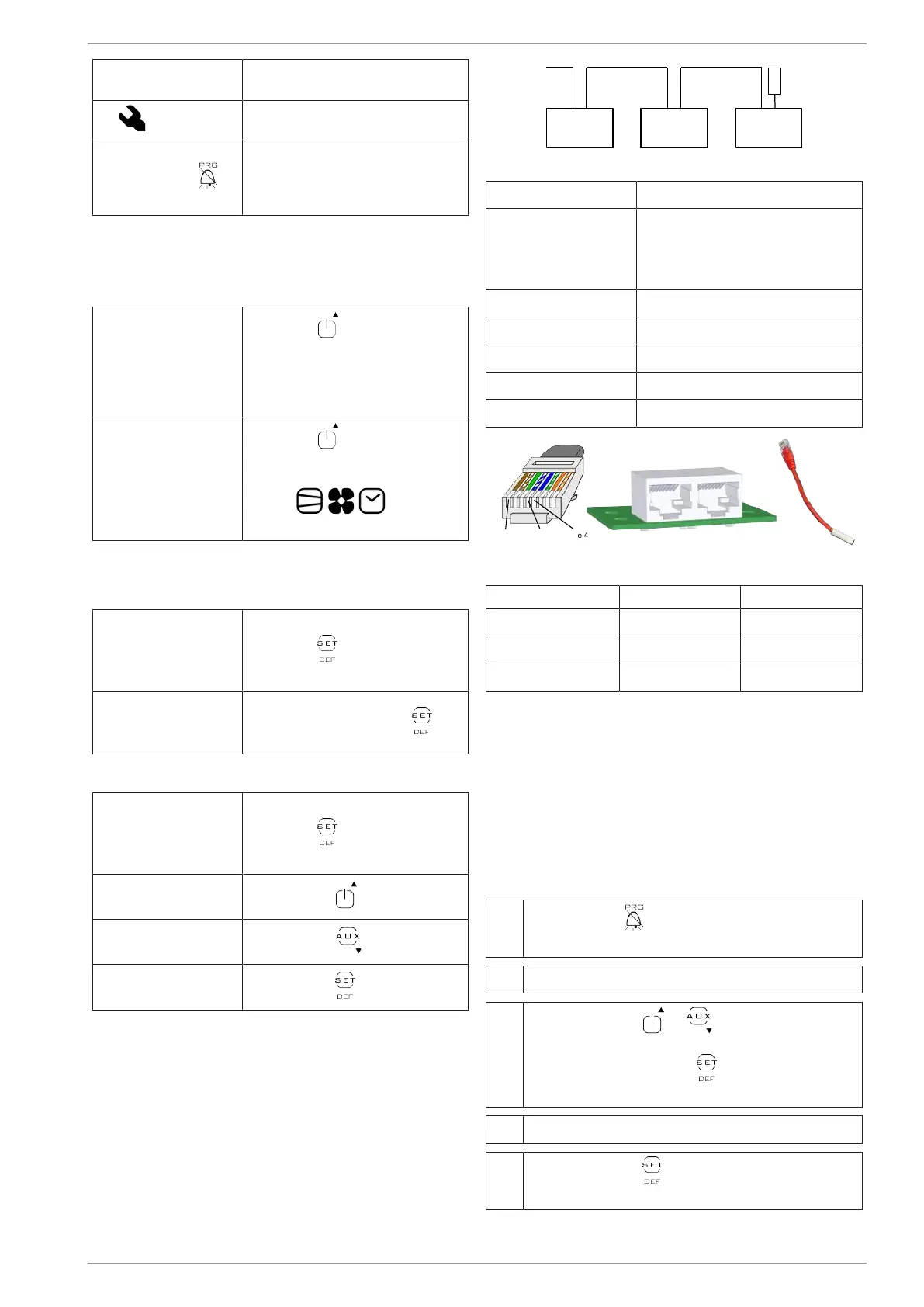

fr | AHT Cooling Systems GmbH Activation et désactivation de la fonction de refroidissement | 1.1.1
398051_4_0119 13 / 16
Écrans (N°/
Symbole)
Signification de l’affichage
clignotant
Alarme
Élément de
commande
clignotant
Alarme
1.1.1 Activation et désactivation de la fonc-
tion de refroidissement
Désactiver la fonction de refroidissement uniquement
à des fins de nettoyage.
Désactiver la
fonction de
refroidissement
(démarrage du
dégivrage manuel):
Actionner pendant au
moins 3 s.
L'écran affiche alternativement
«OFF» et la température
réelle.
Activer la fonction
de refroidissement
(mode normal):
Actionner pendant au
moins 3 s.
La température réelle et les
icônes sont
affichées à l’écran.
1.1.2 Valeur de consigne
Afficher la valeur de consigne
Afficher la valeur de
consigne
paramétrée
(température):
Actionner pendant 1 s.
Quitter l’affichage
de la valeur de
consigne:
Appuyer à nouveau sur .
Modifier la valeur de consigne
Afficher la valeur de
consigne
paramétrée
(température):
Actionner pendant 1 s.
Augmenter la valeur
de consigne:
Appuyer sur .
Réduire la valeur de
consigne:
Appuyer sur .
Valider une nouvelle
saisie:
Appuyer sur .
1.1.3 Affectation de l'adresse de bus
Les appareils (1, 2,...n) doivent être mis en réseau
avec un câble de bus correspondant avant d'affecter
les adresses de bus.
Le premier appareil (1) doit être connecté à la sur-
veillance du magasin (M) via le câblage de bus.
En ce qui concerne le dernier appareil (n), le câblage
de bus doit être terminé avec une résistance de termi-
naison (R).
Fig.4: Schéma du système de bus
Câble de bus Câble patch CAT 5-S/FTP
Système de bus (en
option)
PROTOCOL MODBUS RTU
RS-485 2-WIRE
Raccordement via douille
RJ45/connecteur mâle RJ45
Baudrate 9600 oder 19200 Bit/s
Data Lenght 8 Bit
Parity none
Stop bit 1
Minimum TimeOut 60ms
Fig.5: Connecteur RJ45 câble de bus, douilles RJ45 appa-
reil et résistance de terminaison (R)
Broche Données Couleur
4 B / + Bleu
5 A / - Bleu/blanc
8 Terre Marron
Les régulateurs sont livrés en standard avec l'adresse
de bus «1» (correspond à un appareil "autonome").
Pour identifier plusieurs appareils dans le système de
bus, les adresses de bus doivent être attribuées en
commençant par «1».
Les adresses de bus ne doivent pas être attribuées
deux fois. Après cela, nous recommandons d'entrer
les adresses en fonction de l'ordre de câblage réel.
Il y a 207 adresses possibles max.
Atteinte du niveau de programmation
1.
– Actionner pendant au moins 3 s.
L'écran affiche «PS» puis «0».
2.a Variante avec mot de passe
– Appuyer sur ou jusqu’à ce que
«22» apparaisse.
Appuyer ensuite sur .
«/2» est affiché à l'écran.
2.b Variante sans mot de passe
– Appuyer sur .
«St» ou «H0» sont affichés à l'écran.
