Beiblatt Elektronischer Reg-
ler CAREL
zu Betriebsanleitung
– SNr. 347363 Gewerbliches Kühl-/Gefriergerät
Gerätemodelle-Übersicht
Gewerbliches Kühl-/Gefriergerät
Modell Typ
R-290
Außenabmessungen
[mm]
Länge x Tiefe x
Höhe
Maximales
Gesamtge
wicht
Gerät *
[kg]
KINLEY XL
KINLEY
XL 210
B 945N
2102 x 663 x
2330-2457**
450
KINLEY
XL 250
B 946N
2502 x 663 x
2330-2457**
500
**Höhe abhängig von Aufstellvariante/
Gerätekombination. Fix vorgegebene
Einstellpositionen am Gerätefuß wählbar.
*Ausführungsspezifische Abweichungen möglich. Ge-
naue Angaben entnehmen Sie den Frachtpapieren.
Diese müssen beim Betreiber aufliegen.
Technische Änderungen vorbehalten.
1 Bedienungselemente und
Displayanzeigen
Die Bedienungselemente und Displayanzeigen kön-
nen sich an folgenden Positionen befinden:
Standardposition Optionale Position

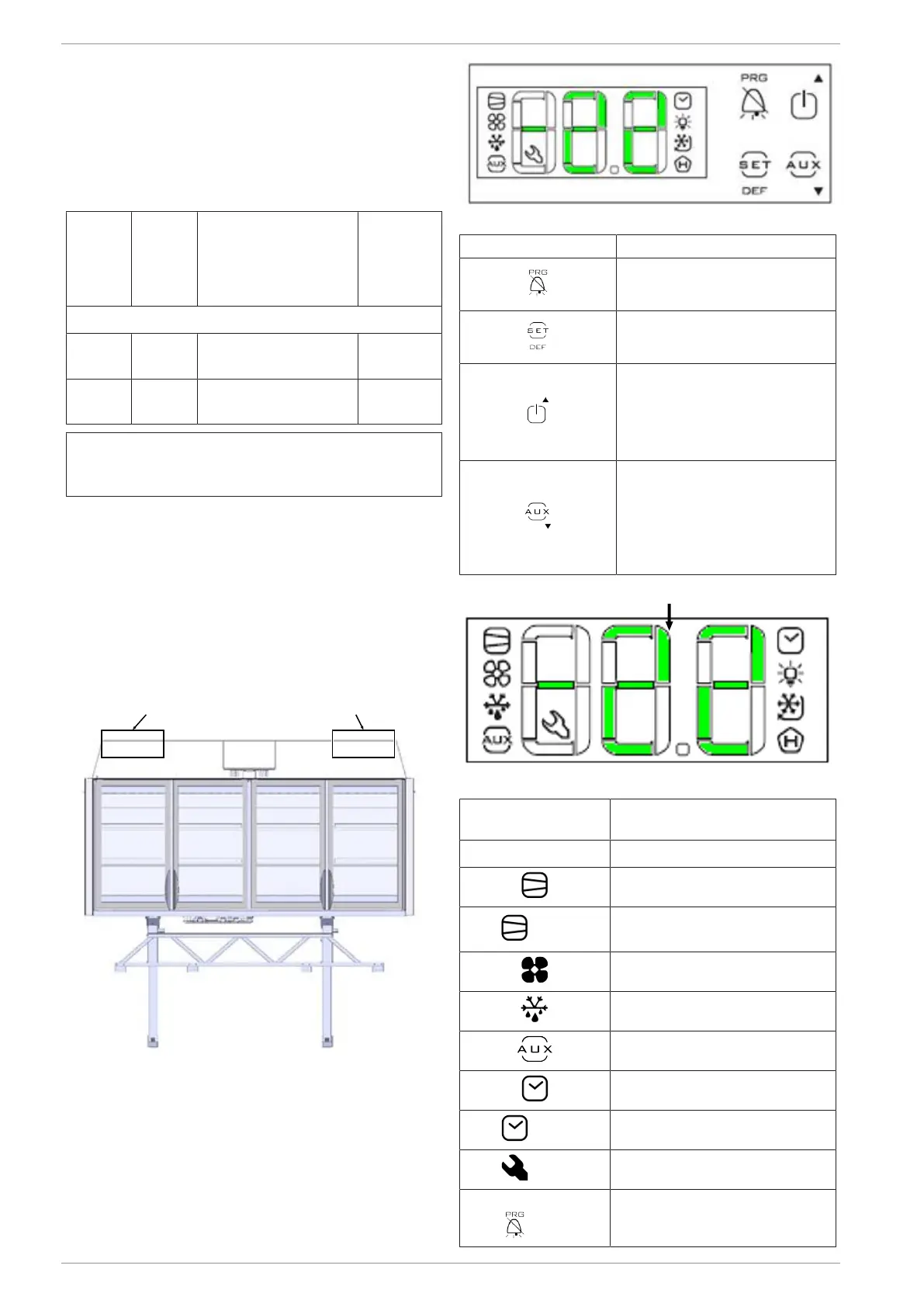

Abb.1: Position Bedienungselemente und Displayanzeigen
1.1 Elektronischer Regler CAREL
Als Bedienungselemente stehen Tasten zur Verfü-
gung, die folgendermaßen belegt sind:
Abb.2: Bedienungselemente und Displayanzeigen
Bedienungselement Funktion
Zugang Programmierebene
Alarm quittieren
Sollwerteinstellung
Halbautomatische Abtauung
Kühlfunktion ein- und
ausschalten
Sollwert erhöhen
Busadresse erhöhen
Busadresse verringern
Sollwert verringern
Optionale Funktion:
Türheizung ein- und
ausschalten
1
Abb.3: Displayanzeigen
Displayanzeige
(Nr./Symbol)
Bedeutung Displayanzeige
1 Ist-Temperatur
Kompressor/Kühlfunktion aktiv
blinkt
Alarm Kompressor/
Kühlfunktion
Verdampfer-Lüfter aktiv
Abtauung aktiv
Türheizung aktiv (optional)
Echtzeituhr aktiv
blinkt
Alarm Echtzeituhr
blinkt
Alarm
Bedienungselement
blinkt
Alarm
