ASUS M2N-SLI Deluxe
Français

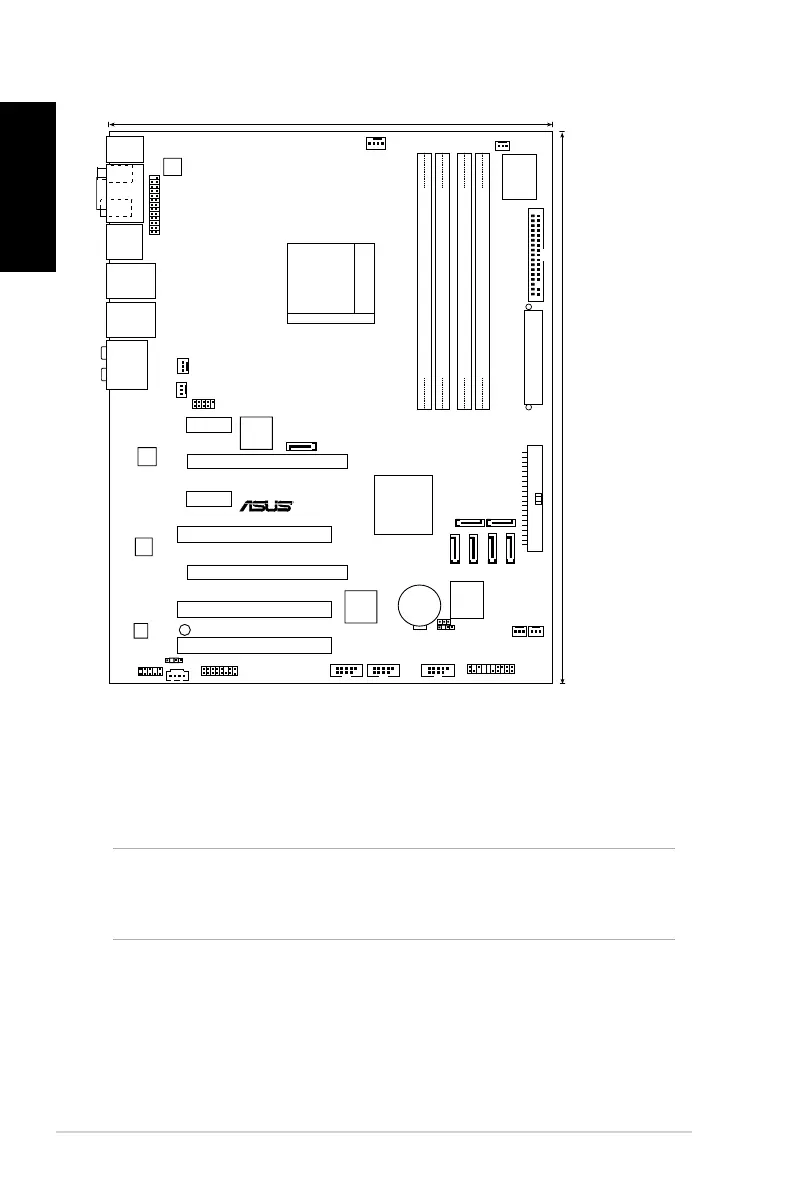

1. Schéma de la Carte Mère
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support AM2 de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer
le processeur sur son support pour éviter de tordre les broches et
d’endommager ainsi le processeur!
3. Placez le CPU sur le socket en vous assurant que la marque en
forme de triangle doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il
s’insère correctement.
5. Une fois le processeur mis en place, rabattez le levier du support
pour sécuriser le processeur. Le levier se bloque sur le petit
ergot latéral pour indiquer qu’il est en place.
Socket AM2
DDR2 DIMM_B1 (128 bit,240-pin module)
DDR2 DIMM_B2 (128 bit,240-pin module)
DDR2 DIMM_A1 (128 bit,240-pin module)
DDR2 DIMM_A2 (128 bit,240-pin module)
PCI1
PCI2
PCI3
PCIEX16_1
PCIEX16_2
PRI_IDE
PANEL
4Mb
BIOS
CR2032 3V
Lithium Cell
CMOS Power
AAFP
PCIEX1_2
PCIEX1_1
PS/2KBMS
T: Mouse
B: Keyboard
LAN1_USB12
LAN2_USB34
EATXPWR
FLOPPY
ADFP1
CD
IE1394_2
USB78
USB56
CLRTC
CHASSIS
SATA2
SATA1
SATA3
SATA4
SATA5 SATA6
SATA_RAID1
CHA_FAN3
CHA_FAN4
PWR_FAN
CHA_FAN1
CHA_FAN2
USB910
CPU_FAN
Super I/O
SPDIF_OUT
SPDIF_O1
SPDIF_O2
COM1
ESATA_1394
AUDIO
LPT
ATX12V
24.5cm (9.6in)
30.5cm (12.0in)
NF570-SLI
ADI
1988B
Marvell
88E1116
Marvell
88E1116
JMicron
JMB363
TSB43AB22A
SB_PWR
R
M2N-SLI DELUXE
nVIDIA
