Deutsch
ASUS M2N-SLI Deluxe

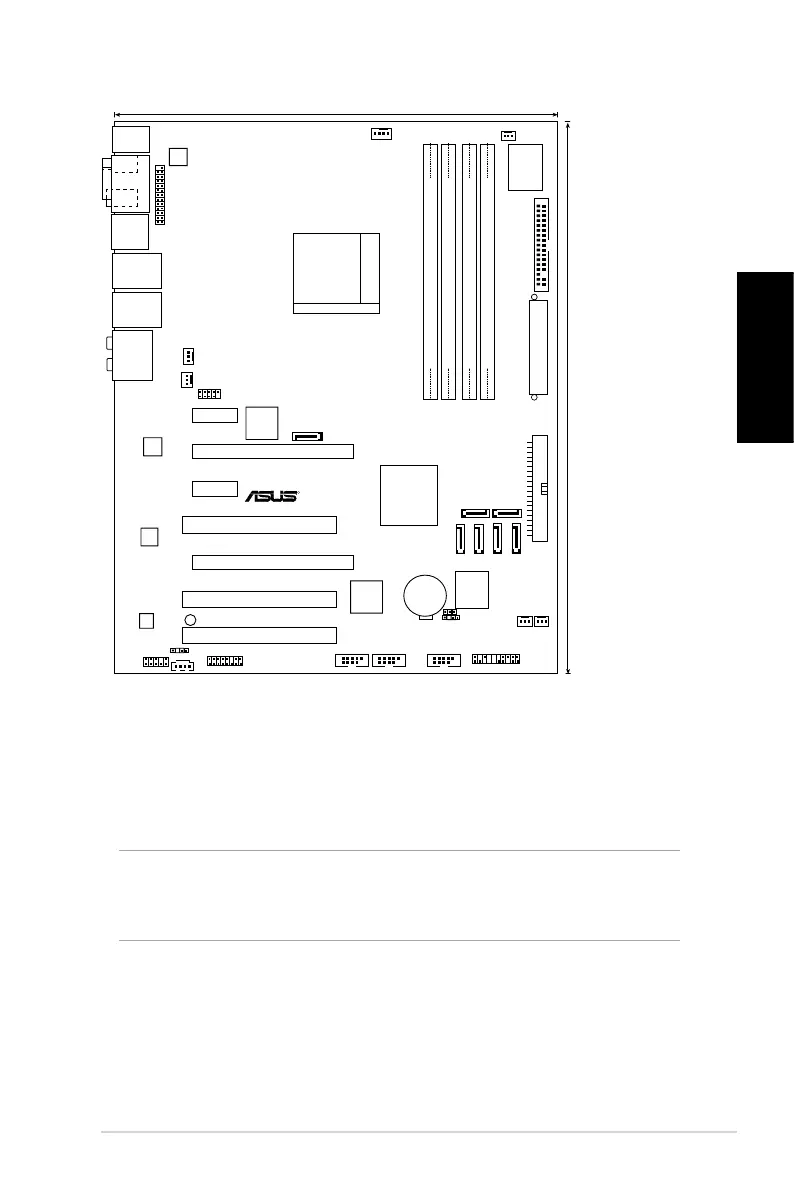

1. Motherboard-Layout
2. Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den
korrekten Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
Socket AM2
DDR2 DIMM_B1 (128 bit,240-pin module)
DDR2 DIMM_B2 (128 bit,240-pin module)
DDR2 DIMM_A1 (128 bit,240-pin module)
DDR2 DIMM_A2 (128 bit,240-pin module)
PCI1
PCI2
PCI3
PCIEX16_1
PCIEX16_2
PRI_IDE
PANEL
4Mb
BIOS
CR2032 3V
Lithium Cell
CMOS Power
AAFP
PCIEX1_2
PCIEX1_1
PS/2KBMS
T: Mouse
B: Keyboard
LAN1_USB12
LAN2_USB34
EATXPWR
FLOPPY
ADFP1
CD
IE1394_2
USB78
USB56
CLRTC
CHASSIS
SATA2
SATA1
SATA3
SATA4
SATA5 SATA6
SATA_RAID1
CHA_FAN3
CHA_FAN4
PWR_FAN
CHA_FAN1
CHA_FAN2
USB910
CPU_FAN
Super I/O
SPDIF_OUT
SPDIF_O1
SPDIF_O2
COM1
ESATA_1394
AUDIO
LPT
ATX12V
24.5cm (9.6in)
30.5cm (12.0in)
NF570-SLI
ADI
1988B
Marvell
88E1116
Marvell
88E1116
JMicron
JMB363
TSB43AB22A
SB_PWR
R
M2N-SLI DELUXE
nVIDIA
