ASUS P5B-MX/WiFi-AP 1-17
P5B-MX/WiFi-AP
R

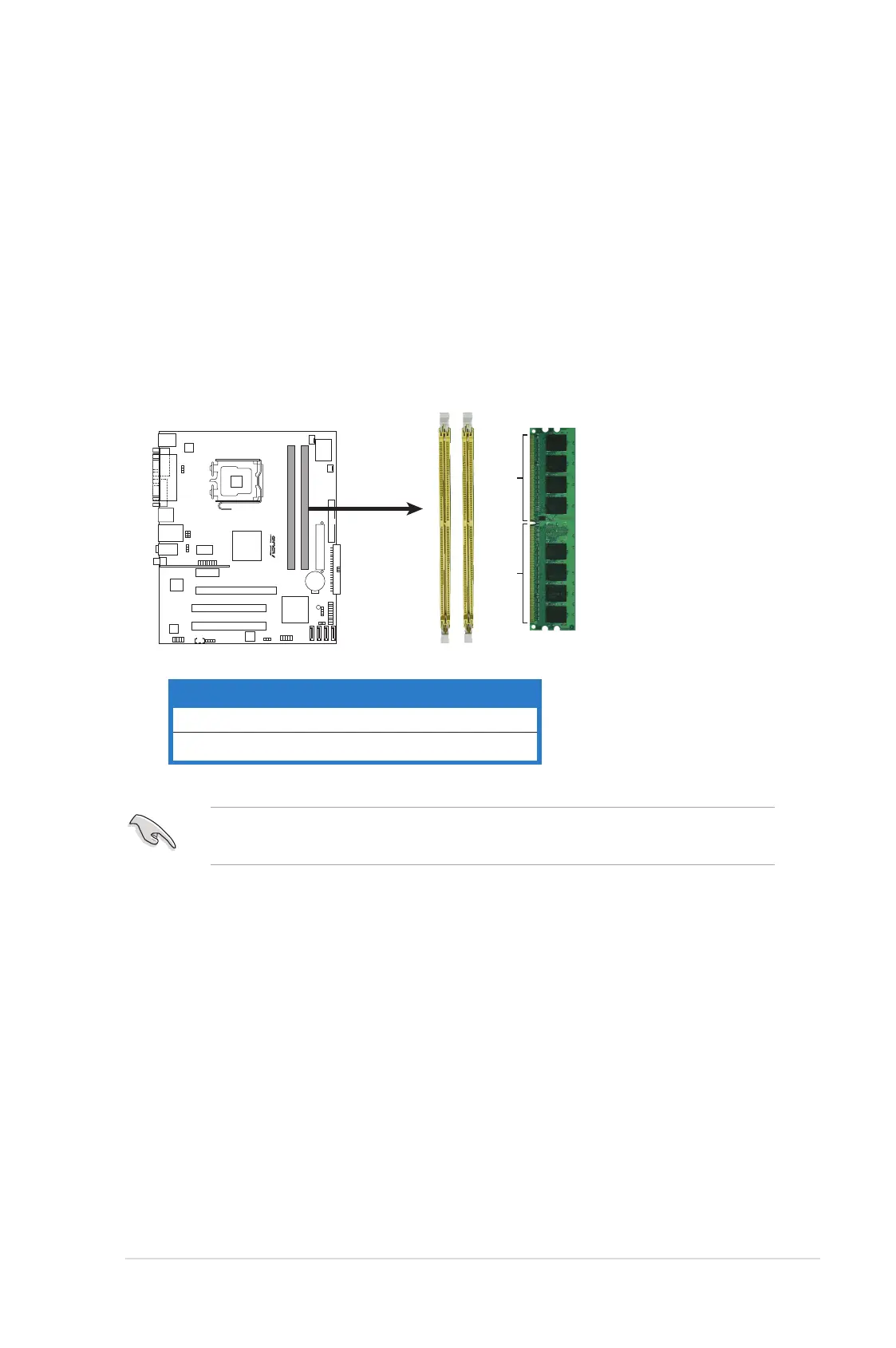

P5B-MX/WiFi-AP 240-pol. DDR2 DIMM-Steckplätze
128 Pole
112 Pole
DIMM_B1
DIMM_A1
1.7.2 Speicherkonfi gurationen
Sie können 256 MB, 512 MB, 1 GB, 2 GB und 4 GB ungepufferte nicht-ECC DDR2
DIMMs in den DIMM-Steckplätzen installieren.
Kanal Steckplätze
Kanal A DIMM_A1
Kanal B DIMM_B1
Installieren Sie ein Speichermodul im Steckplatz DIMM_A1, um die Intel
®
Quiet
System-Technologie zu unterstützen und die Systemleistung zu optimieren.
1.7 Systemspeicher
1.7.1 Übersicht
Das Motherboard ist mit zwei Double Data Rate 2 (DDR2) Dual Inline Memory
Modules (DIMM)-Steckplätzen ausgestattet.
Ein DDR2-Modul hat die selben Abmessungen wie ein DDR DIMM-Modul,
verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul.
DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM-
Steckplatz eingesteckt werden können.
Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an:

Asus P5B-MX WIFI-AP Specifications

General

ECC	No
Non-ECC	Yes
Number of memory slots	2
Maximum internal memory	4 GB
Processor socket	LGA 775 (Socket T)
Processor manufacturer	Intel
Maximum number of SMP processors	1
Number of SATA connectors	4
Special features	ASUS WiFi-AP Solo ASUS CrashFree BIOS 2 ASUS EZ Flash ASUS Q-fan ASUS MyLogo 2
Manageability features	WfM 2.0, DMI, WOL by PME, WOR by PME, PXE
Controller interface type	Serial ATA I/II
Controller 2nd interface type	UltraDMA 100/66/33
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC883
Power source type	ATX
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Bundled software	Drivers ASUS PC Probe II ASUS Update Anti Virus (OEM)
Graphics card	GMA 3000
Maximum graphics card memory	256 MB
Networking features	Gigabit Ethernet, WLAN
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	245 mm
