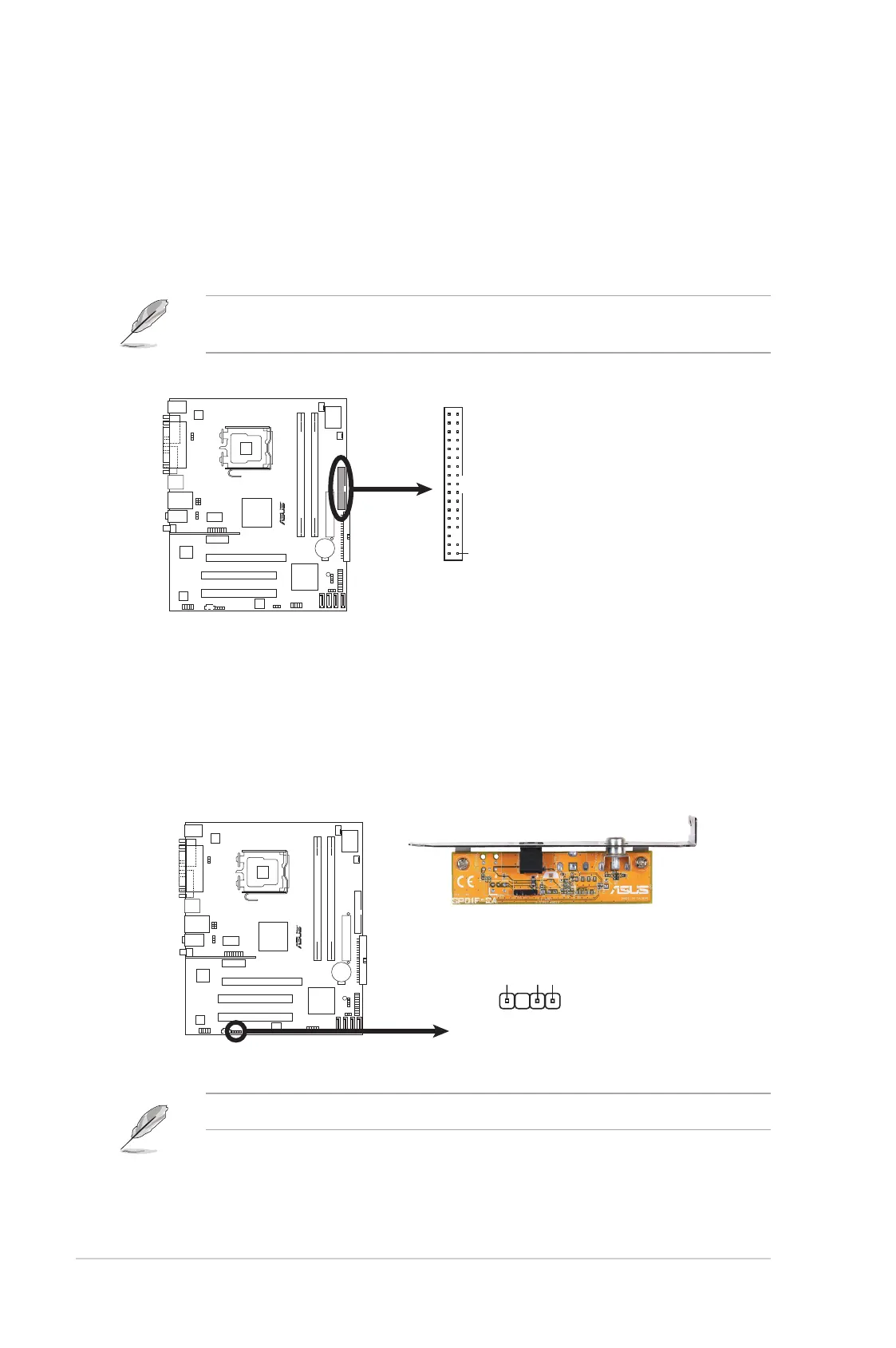

1-30 Kapitel 1: Produkteinführung
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP Diskettenlaufwerksanschluss
HINWEIS:
Richten Sie die rote Markierung n
des Flachbandkabels auf PIN 1 aus.
PIN 1
FLOPPY
2. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für
digitalen Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit
diesem Anschluss und das andere Ende mit dem S/PDIF-Modul an einer
Steckplatzaussparung an der Gehäuserückseite.
Das S/PDIF-Modul muss separat erworben werden.
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP Digitaler Audioanschluss
+5V
SPDIFOUT GND
SPDIF_OUT
1.10.2 Interne Anschlüsse
1. Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel auf.
Verbinden Sie ein Ende des Kabels mit diesem Anschluss und dann das andere
Ende mit dem Signalanschluss an der Rückseite des Diskettenlaufwerks.
Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der
Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.

Asus P5B-MX WIFI-AP Specifications

General

ECC	No
Non-ECC	Yes
Number of memory slots	2
Maximum internal memory	4 GB
Processor socket	LGA 775 (Socket T)
Processor manufacturer	Intel
Maximum number of SMP processors	1
Number of SATA connectors	4
Special features	ASUS WiFi-AP Solo ASUS CrashFree BIOS 2 ASUS EZ Flash ASUS Q-fan ASUS MyLogo 2
Manageability features	WfM 2.0, DMI, WOL by PME, WOR by PME, PXE
Controller interface type	Serial ATA I/II
Controller 2nd interface type	UltraDMA 100/66/33
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC883
Power source type	ATX
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Bundled software	Drivers ASUS PC Probe II ASUS Update Anti Virus (OEM)
Graphics card	GMA 3000
Maximum graphics card memory	256 MB
Networking features	Gigabit Ethernet, WLAN
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	245 mm
