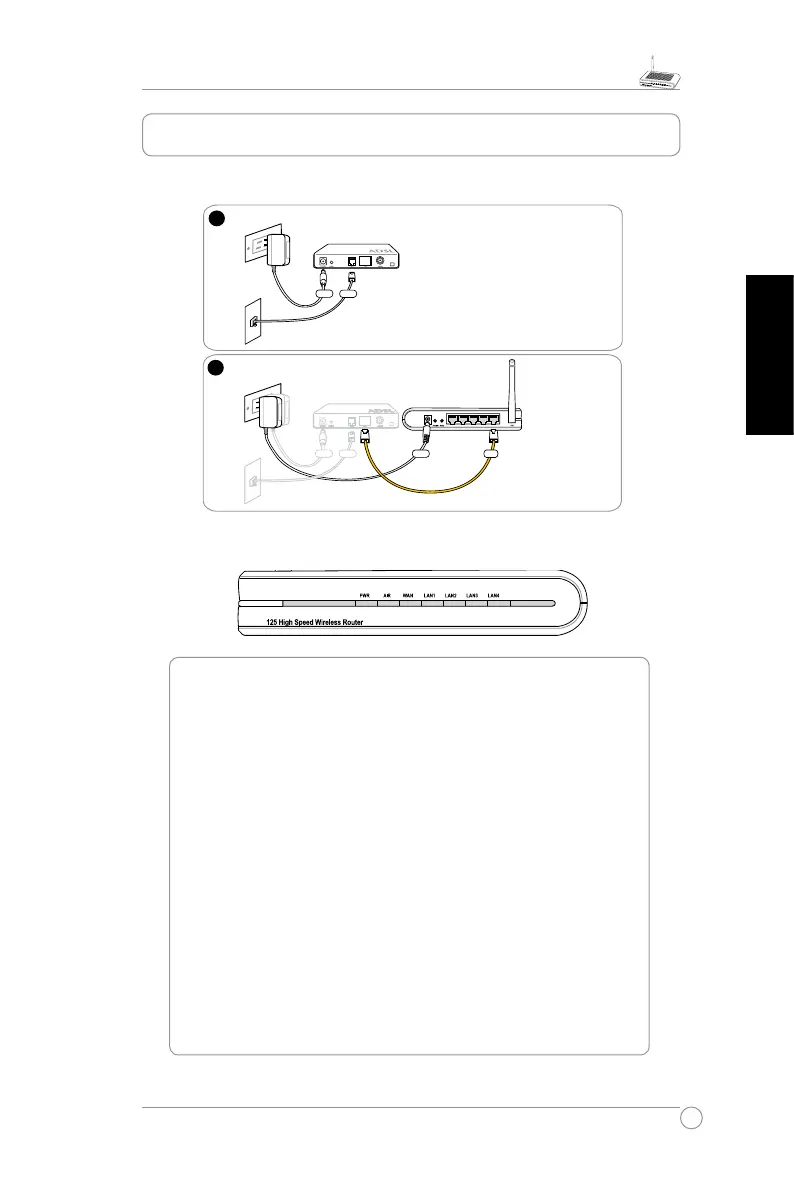

WL-520g Průvodce rychlou konguraci
Česky
2. Propojení ADSL modemu a bezdrátového routeru
ASUS Wireless Router
LAN4
LAN3
LAN2
LAN1
WAN
ASUS Wireless Router
LAN4
LAN3
LAN2
LAN1
WAN
ASUS Wireless Router
LAN4
LAN3
LAN2
LAN1
WAN
Modem
Walltelephoneoutlet
Wall power outlet
Phone
Power
1
Modem
Walltelephoneoutlet
Wall power outlet
WAN
LAN
Power
Phone
Power
3
Modem
Walltelephoneoutlet
Wall power outlet
WAN
Power
Phone
Power
2
Modem
Walltelephoneoutlet
Wall power outlet
LAN
Power
Phone
Power
4
WAN
1) Zapojení kabelů
PWR (Power – napájení)
Nesvítí Bez napájení
Svítí   Vprovozu,připraven
Pomaléblikání  Upgradermwarusenezdařilo
Rychléblikání  Probíhárychlénastavení
AIR (bezdrátová síť)
Nesvítí Bez napájení
Svítí   Bezdrátovýsystémpřipraven
Bliká   Přenosdat(bezdrátový)
WAN (vnější síť)
Nesvítí Bez spojení
Svítí   Fyzickéspojenísvnějšísítífunguje(tj.kabelje 
    správnězapojenaprotějšízařízeníjezapnuto)
Bliká   Přenosdatsměremz/doWAN(přesethernetovýkabel)
LAN 1-4 (místní síť)
Nesvítí  Beznapájeníneboklientnenípřipojen
Svítí  Fyzickéspojenísmístnísítífunguje(tj.kabelje 
   správnězapojenaprotějšízařízeníjezapnuto)
Bliká  Přenosdatsměremz/doLAN(přesethernetovýkabel)
2) Stavové indikátory
