Pour le Tensor DS, cela ne doit pas être modifié.
Pour plus de détails sur le PF 3000, consultez le manuel PF 3000
Pos. Adresse du nœud
0 Relais interne dans le PF3000 (non utilisé)
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
A 10
B 11
C 12
D 13
E 14
F 15

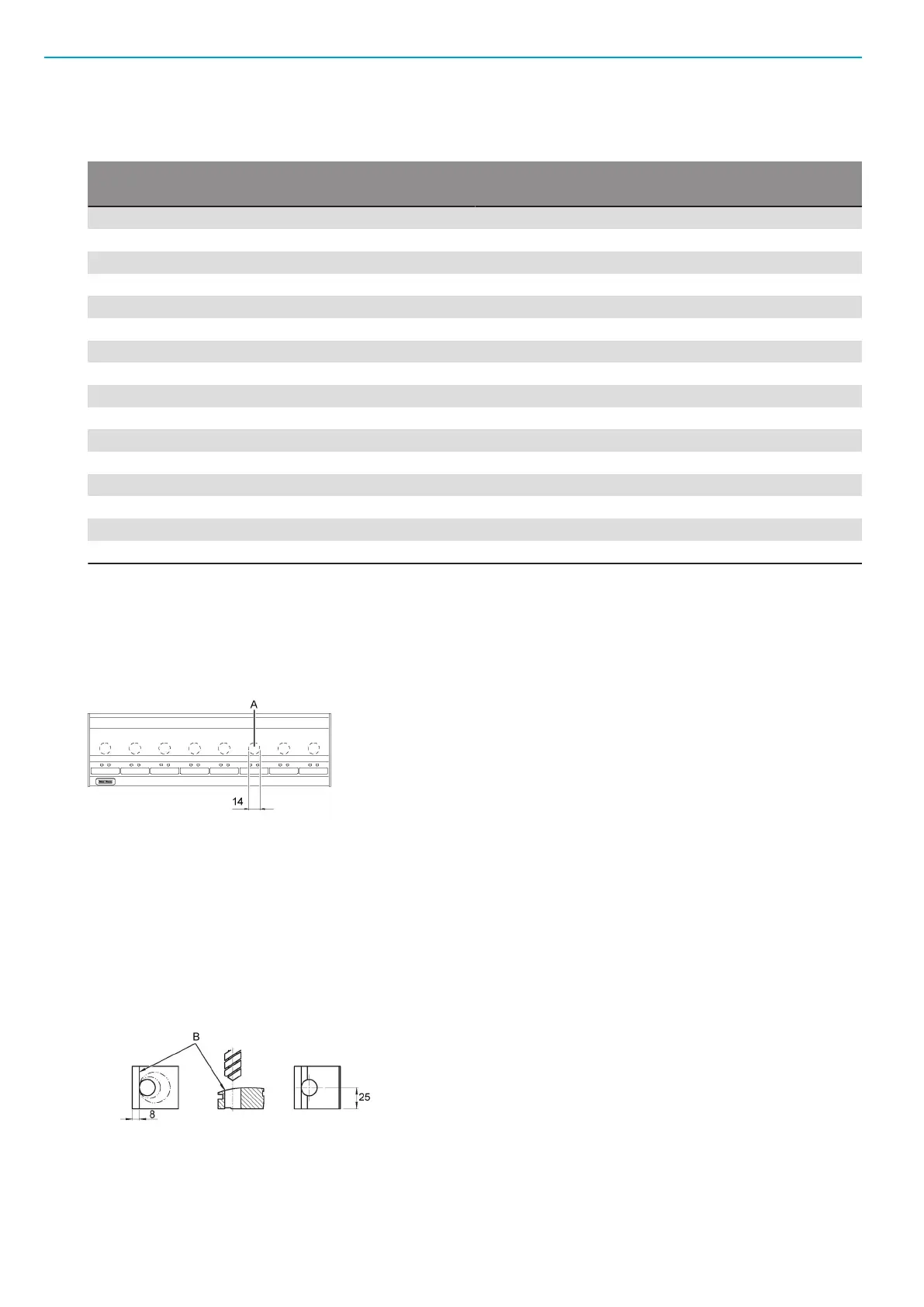

Porte-douilles
Les porte-douilles sont en plastique. Les trous doivent être percés pour que la douille soit proche de la
ligne de guidage sur le dessus du porte-douille. La région active (A) du capteur pour la douille est présen-
tée dans la figure.
Le trou doit être percé pour que la douille se trouve dans cette zone. Voir les instructions ci-dessous pour
percer.
1. Desserrez la vis sur le côté arrière du sélecteur.
2. Retirez le porte-douille en plastique en l'inclinant vers l'avant.
3. Mesurez les douilles que vous allez utiliser.
4. Placez le porte-douille dans un étau.
5. Alignez le trou de la douille avec la ligne de guidage (B) sur le dessus du porte-douille, comme indi-
qué sur la figure. Dimension du perçage = diamètre de douille + 1 mm.
6. Percez le trou comme indiqué sur la figure.
