Selector FR Notice d'utilisation du produit
© Atlas Copco Industrial Technique AB - 9836 1733 02
13

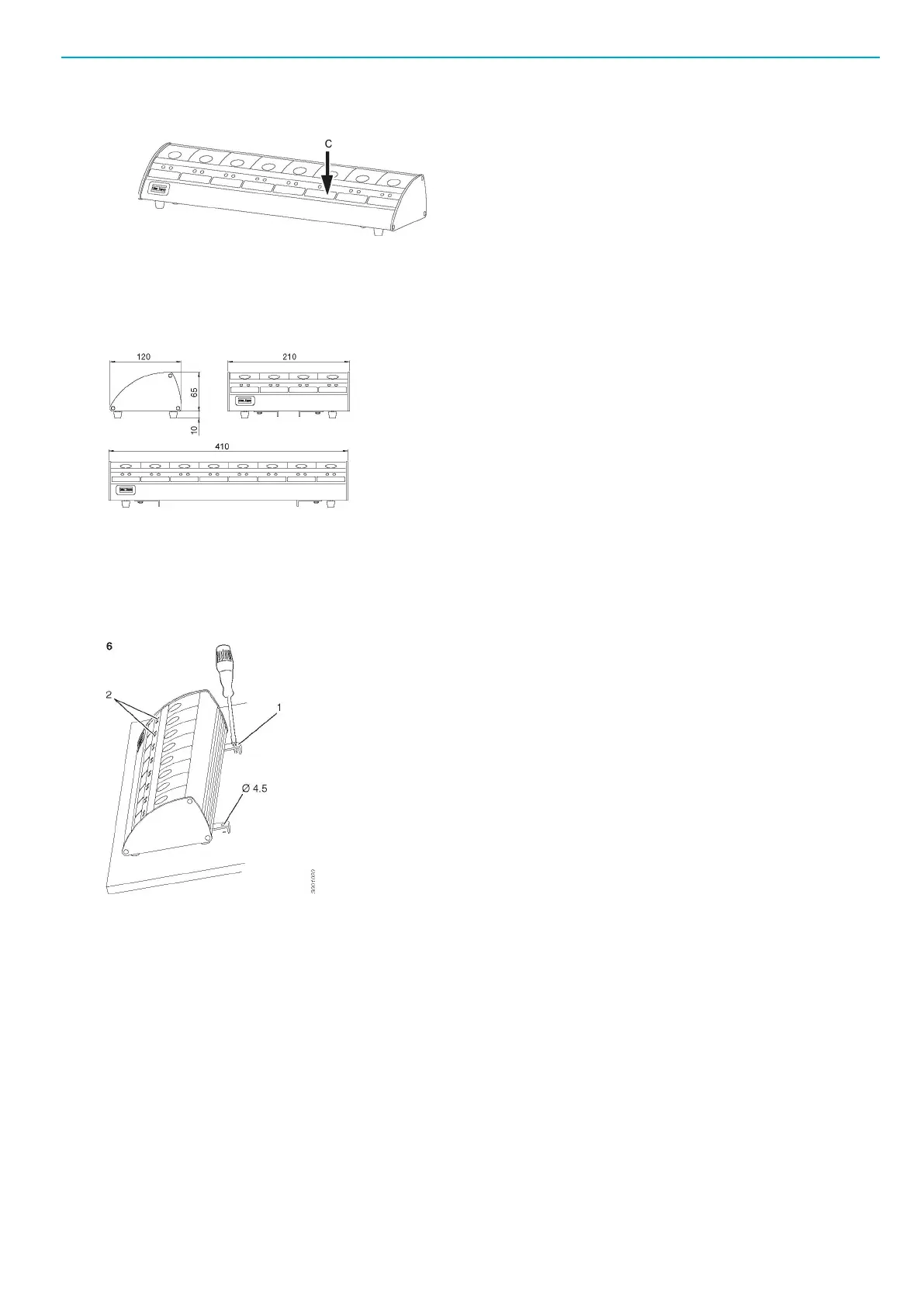

7. Notez le nom de la douille (C) sur le sélecteur.
8. Recommencez la procédure pour chaque douille que vous allez utiliser.
9. Replacez les porte-douilles dans l'ordre souhaité pour vos programmes. Voir ordre de programme.
Dimensions
Montage
Trouvez un endroit sur lequel monter le sélecteur. Il est recommandé d'utiliser les supports de montage
(1) et de le fixer sur la surface. Placez-le de manière à voir les positions du témoin (2) à côté de chaque
douille. Dimension de vis, 4 mm.
Connecteurs et câbles
Deux connecteurs pour le bus E/S se trouvent sur le sélecteur. Les deux doivent être connectés. La com-
mande est aussi équipée de deux connecteurs pour le bus E/S, qui doivent aussi être connectés. Chaque
connecteur du système doit être connecté, soit par câble, 4222 0470, soit avec un embout, 4222 0443 00.
La figure explique comment connecter les accessoires E/S.
