Perimetro esterno
External Outline
Perimetro per il montaggio semi-incassato
Semi-Projecting Outline
Input Cable
Hole Area
Perimetro per il montaggio a filo del pannello
Non-Projecting Outline
Input Cable
Hole Area
I
CONNECTION Audison Y BLOCK
43
35
Push
to click
MAX ø6,5 mm
1
2
25
Manuale d’uso
The Universal Sound
LRx 3.1MT
LRx 5.1MT
24

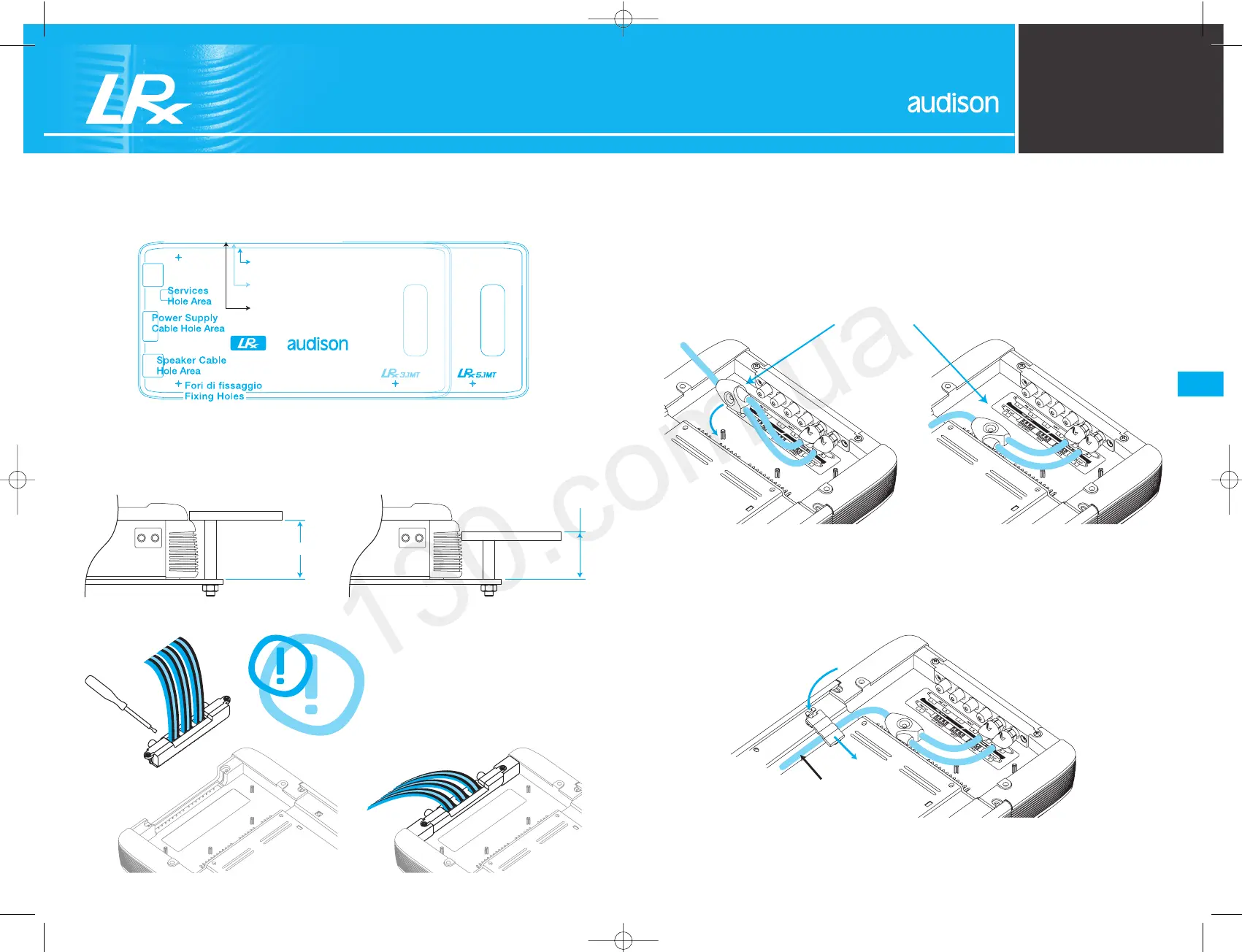

In dotazione è fornita una dima che consente di prevedere le dimensioni di montaggio.
Sul cartoncino sono riportate le indicazioni per l’installazione dell’amplificatore a filo del pannello,
semi-incassato o su una superficie piana. Nel caso si vogliano montare i cavi completamente a
scomparsa si può far riferimento ai fori indicati.
Per maggiore comodità è possibile connettere i
cavi al pannello ECI-H prima di fissare il
pannello stesso all’amplificatore. Scegliete la
posizione definitiva del pannello e fate
riferimento alle indicazioni riportate sulle
etichette per il collegamento. Eseguite questa
operazione con l’amplificatore spento.
I
Dima di foratura
I
Montaggio a filo del pannello
I
Montaggio semi-incassato
I
Come far passare i cavi di segnale sotto l’amplificatore
Se si utilizzano i cavi di interconnessione CONNECTION Audison, dopo aver collegato connettori
RCA fissare l’Y BLOCK su uno dei pioli predisposti.
Stendere il cavo nel sito dedicato e fissarlo con le apposite clip fornite in dotazione.
Per fissare la clip fissacavo inserire prima la linguetta , poi schiacciare la clip fino a sentire lo scatto.
