31
Diagnostique

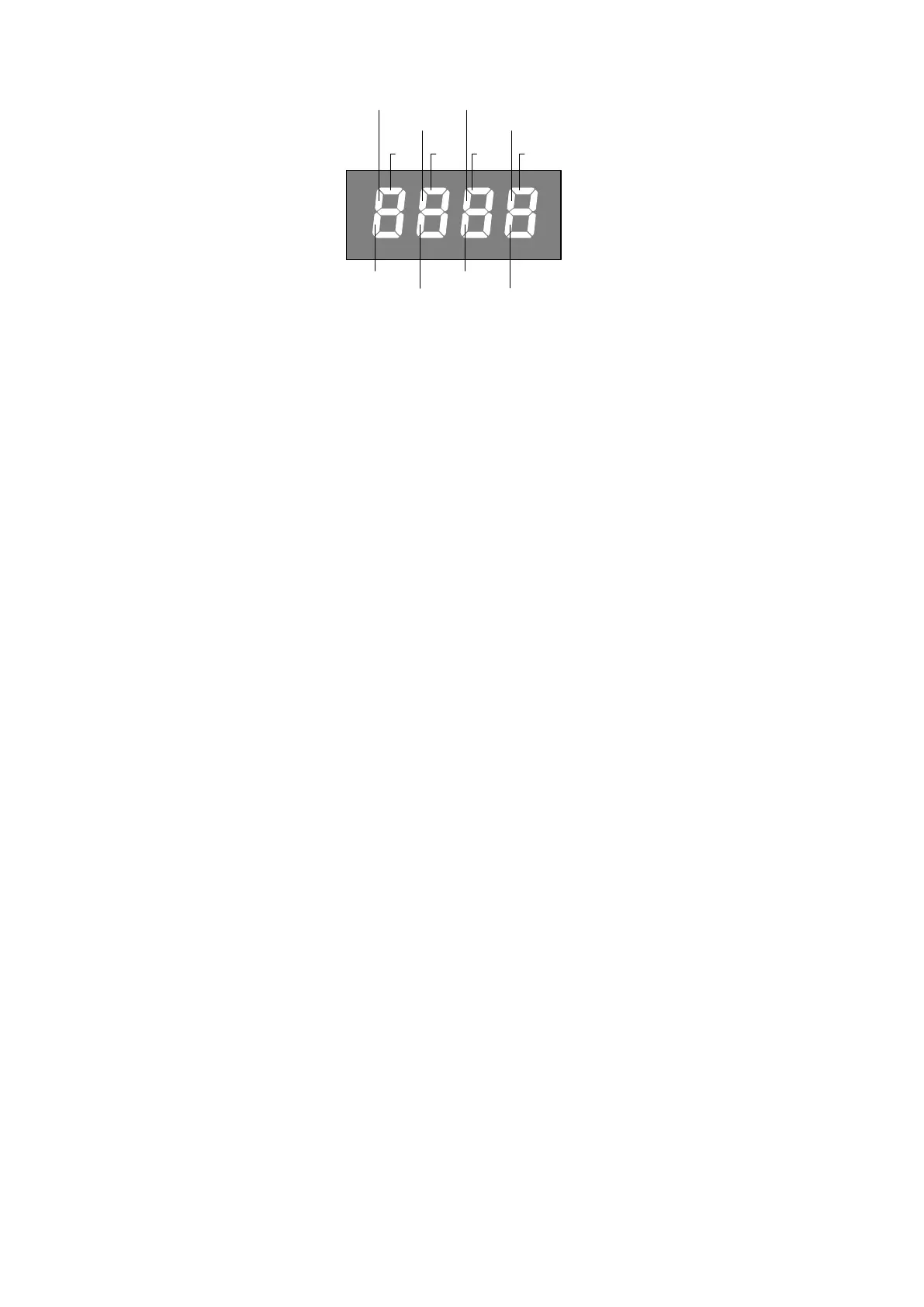

Chaque entrée est associée à un segment de l’afficheur qui en cas d’activation s’allume suivant le schéma suivant.
PHOT1
SWC
STOP
SWO
PHOT3
PHOT4
PHOT2
DAS
P.P. PED OPEN CLOSE
Les entrées N.F. sont représentées par des segments verticaux. Les entrées N.O. sont représentées par des segments horizon-
taux.
Messages d’erreur
La centrale contrôle le fonctionnement correct des dispositifs de sécurité.
En cas de défaillance voilà les messages qui peuvent être affichés:
ERR1 Erreur vérification photocellules. Contrôlez les branchement et le fonctionnement correct des photocellules.
ERR2 Intervention senseur ampérométrique anti-écrasement. Contrôlez la présence d’obstacles.
ERR3 Le contrôle de chaque panne a donné des résultats négatifs. Contactez le service après-vente.
ERR4 Intervention de la protection coupe-circuit. Vérifiez la valeur du paramètre SAFM et contrôlez l’absorption du moteur.
ERR5 Absence d’une des trois phases. Vérifiez le branchement correct de l’alimentation de réseau triphasée.
Plombs
F1 Plomb de protection accessoires
F2 Plomb de protection fiche logique
F3 Plomb de protection clignotant et electrofrein.
F4 Fusible de protection primaire transformateur.
Démolition
Au cas où le produit serait mis hors service, il est impératif de se conformer aux lois en vigueur pour ce qui concerne l’élimination
différenciée et le recyclage des différents composants (métaux, matières plastiques câbles électriques, etc...) contactez votre
installateur ou une firme spécialisée autorisée à cet effet.
