38
Diagnóstico

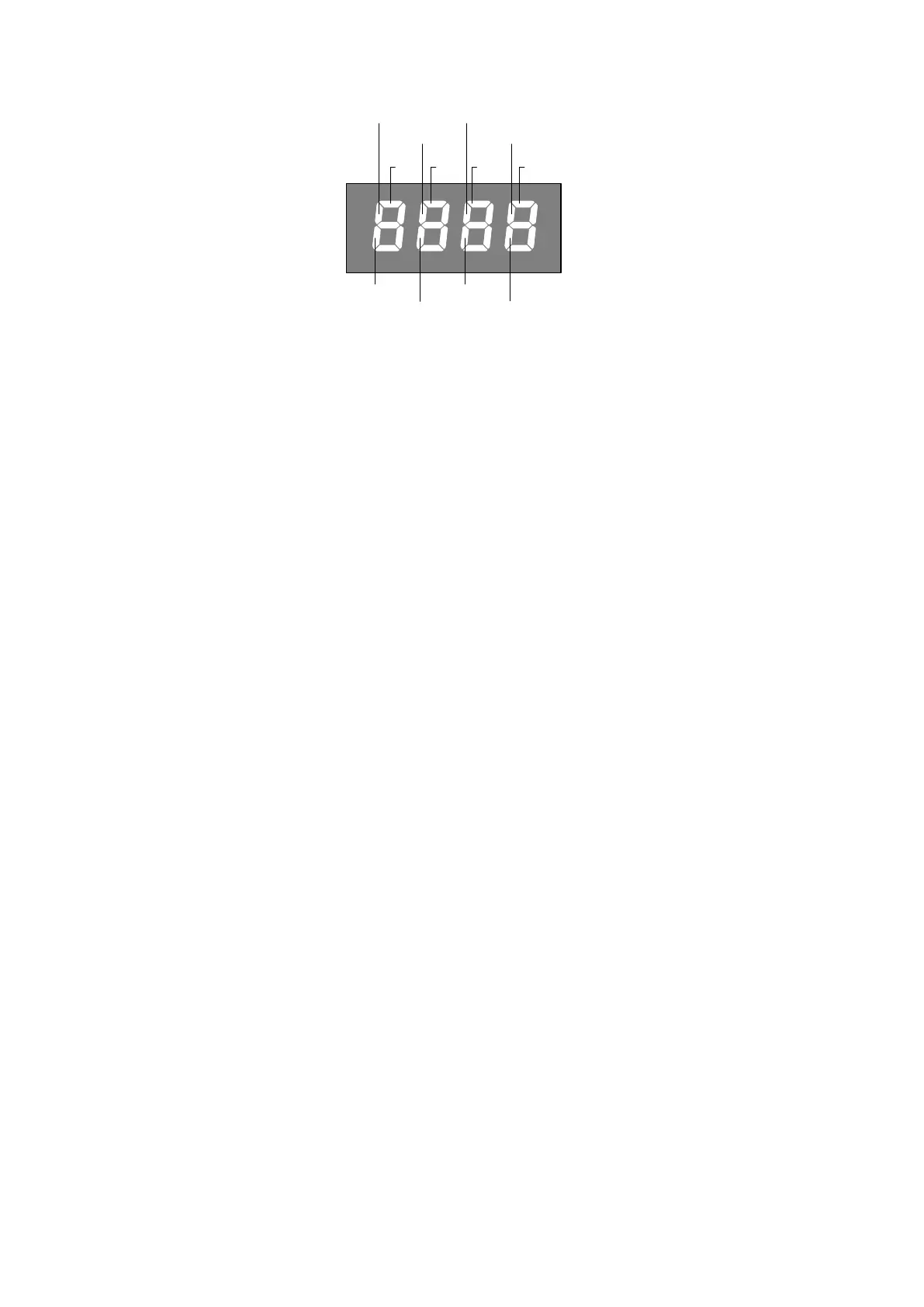

Con cada entrada está asociado un segmento del display que, en caso de activación, se enciende, según el esquema siguiente.
PHOT1
SWC
STOP
SWO
PHOT3
PHOT4
PHOT2
DAS
P.P. PED OPEN CLOSE
Las entradas N.C. están representadas por los segmentos verticales. Las entradas N.A. están representadas por los segmentos
horizontales.
Mensajes de error
La central comprueba que sea correcto el funcionamiento de los dispositivos de seguridad.
En caso de anomalía en el display se pueden visualizar los siguientes mensajes:
ERR1 Error verificación fotocélulas. Comprobar las conexiones y el correcto funcionamiento de las fotocélulas.
ERR2 Actuación sensor amperimétrico anti aplastamiento. Comprobar la presencia de obstáculos.
ERR3 El control avería individual ha tenido resultado negativo. Contactar con el servicio técnico.
ERR4 Actuación de la protección cortacircuitos. Comprobar el valor del parámetro SAFM y comprobar el consumo del motor.
ERR5 Falta una de las tres fases. Comprobar que sea correcta la conexión de la alimentación de red trifásica.
Fusibles
F1 Fusible de protección accesorios
F2 Fusible de protección tarjeta lógica
F3 Fusible de protección intermitente y electrofreno.
F4 Fusible de protección del primario del transformador.
Eliminación
Cada vez que el producto esté fuera de servicio, es necesario seguir las disposiciones legislativas en vigor en ese momento en
cuanto concierne a la eliminación de suciedad y al reciclaje de varios componentes (metales, plásticos, cables eléctricos, etc.), es
aconsejable contactar con su instalador o con una empresa especializada y habilitada para tal fin.
