MYNUTE X R

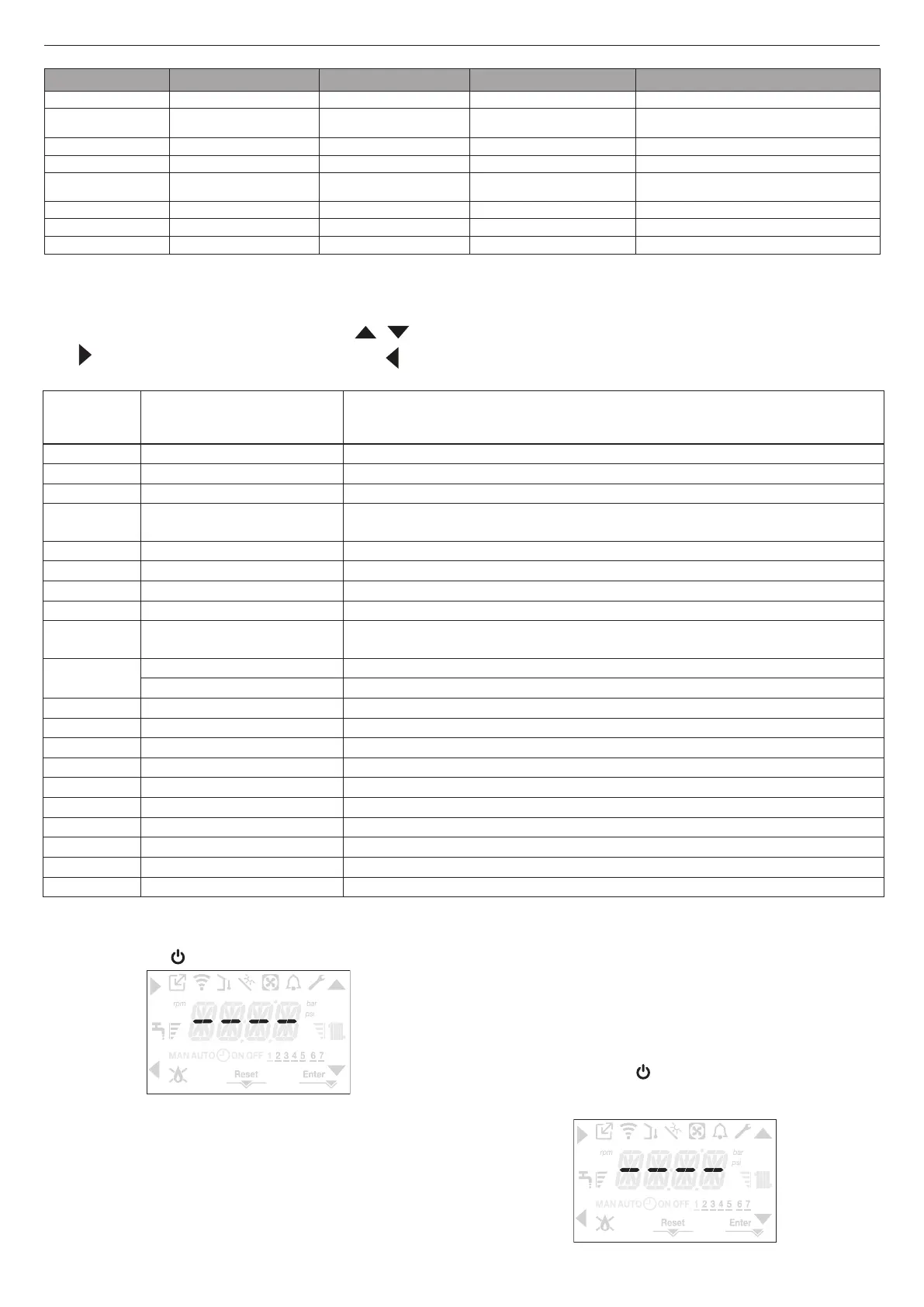

4.20 Menú INFO
Al pulsar la tecla 3 en la pantalla se muestra una lista de información relativa al funcionamien-
to de la caldera listada por nombre de parámetro y valor. El paso de la visualización de un
parámetro al siguiente se realiza pulsando respectivamente las teclas y . Al pulsar
la tecla se puede visualizar el parámetro seleccionado; pulsando la tecla se vuelve a
la pantalla principal.
Indicaciones luminosas
ESTADO DE LA CALDERA LED ROJO LED VERDE ROJO y VERDE NOTAS
Encendido parpadeo 0.5 s enc/0.5 s apag Los LED rojo y verde se encienden al mismo tiempo
Ciclo de purga parpadeo 0.5 s enc/1 s apag parpadeo 0.5 s enc/1 s apag
Los LED rojo y verde se encienden secuencialmente uno
por vez
Estado APAGADO (OFF) parpadeo 0.3 s enc/0.5 s apag
Sin solicitud de calor (stby) parpadeo 0.3 s enc/0.5 s apag
Encendido transitorio/
sobretemperatura
parpadeo 0.3 s enc/0.5 s apag
Presencia de llama ON
Deshollinador ON Únicamente si la llama está presente
Calentador parpadeo 1 s enc/1 s apag parpadeo 1 s enc/1 s apag Los LED rojo y verde se encienden alternativamente
Nombre del
parámetro
Texto deslizante solo si el
parámetro P1.05 = 1
Descripción
I0.01 HORAS CALENTAMIENTO SUELO Número de horas transcurridas con la función de calentamiento de la regla
I0.02 SONDA IMPULSION Valor del sensor de caudal de la caldera
I0.03 SONDA RETORNO Valor del sensor de retorno de la caldera
I0.04 SONDA SANITARIO
Valor de la sonda del cilindro de acumulación alto cuando la caldera está en modo de calefacción
solamente
I0.06
SONDA BAJA ACUMULADOR Valor de la sonda acumulador baja (si el acumulador solar está conectado)
I0.07 TEMP COLECTOR Valor de la sonda de colector solar (si el acumulador solar está conectado)
I0.08 SONDA HUMOS Valor de la sonda de humos
I0.09 SONDA EXTERIOR Valor instantáneo del sensor de temperatura externa
I0.10
TEMP EXTERNA PARA
TERMORREG
Valor fi ltrado de la temperatura exterior utilizado en el algoritmo de termorregulación para el cálculo
del setpoint de calentamiento
I0.11
CAUDAL SANITARIO Solo para caldera de calefacción con depósito de agua con sonda (CASO C)
SET SANITARIO Solo en caso de conexión OTBus
I0.12 VELOCIDAD DE VENTILADOR
Número de revoluciones del ventilador (rpm)
I0.13 SONDA IMPULSION ZONA P Valor del sensor de caudal de la zona principal (cuando P4.12 = 1)
I0.14 SONDA IMPULSION ZONA 1
Valor del sensor de caudal de la zona 1 ( cuando P4.13 = 1)
I0.15 CONTADOR SONDA HUMOS
Número de horas que el intercambiador de calor ha estado funcionando en “modo de condensación”
I0.16 SET IMPULSION ZONA P Setpoint de entrega de la zona principal
I0.17 SET IMPULSION ZONA 1 Setpoint de entrega de la zona principal 1 ( cuando P4.23 = 1)
I0.18 PRESION INSTALACION
Presión del sistema
I0.33 INFO ELECTRONICA Identifi cación de la tarjeta electrónica
I0.34 FW ELECTRONICA Revisión fwm de la tarjeta electrónica
I0.35 FW INTERFACE Interfaz fwm
4.21 Apagado temporal
En el caso de ausencias breves (fin de semana, descansos breves, etc.) ajustar el estado
de la caldera en APAGADO .
Mientras la alimentación eléctrica y la alimentación de combustible permanezcan activas, la
caldera está protegida por los sistemas:
- calefacción anticongelamiento: esta función se activa si la temperatura medida por
el sensor de flujo cae por debajo de los 5°C. En esta fase se genera una solicitud de
calor con encendido del quemador a la mínima potencia, que se mantiene hasta que la
temperatura del agua en envío alcanza los 35°C;
- anticongelamiento del agua caliente sanitaria (solo con acumulador de agua con
sonda): esta función se activa si la temperatura medida por la sonda acumulador de
agua cae por debajo de 5°C. En esta fase se genera una solicitud de calor con encendido
del quemador a la mínima potencia, que se mantiene hasta que la temperatura del agua
en envío alcanza los 55°C.
b
El funcionamiento de la función ANTICONGELAMIENTO se indica mediante
un mensaje de desplazamiento en la pantalla de la interfaz: AF1 (ANTIHIELO
SANITARIO EN CURSO) - AF2 (ANTIHIELO CALEFACCION EN CURSO), según
sea el caso.
- antibloqueo del circulador: el circulador se activa cada 24 horas de parada por 30
segundos.
4.22 Apagado durante períodos largos
La no utilización a largo plazo de la caldera provoca la necesidad de realizar las siguientes
operaciones:
- ajustar el estado de la caldera en
- poner el interruptor general de la instalación en “apagado”
- cerrar los grifos de gas y agua del sistema de agua caliente sanitaria y de calefacción.
