20
AVERTISSEMENT : La perceuse peut caler (à la suite d’une surcharge ou d’un
mauvais usage) et causer un mouvement de torsion; on doit toujours prévoir un tel
incident. Saisir la perceuse fermement afin de maîtriser la torsion de cette dernière et
d’éviter de perdre la maîtrise, ce qui pourrait entraîner des blessures. Si la perceuse cale,
relâcher immédiatement la gâchette et en déterminer la cause avant de redémarrer l’outil.

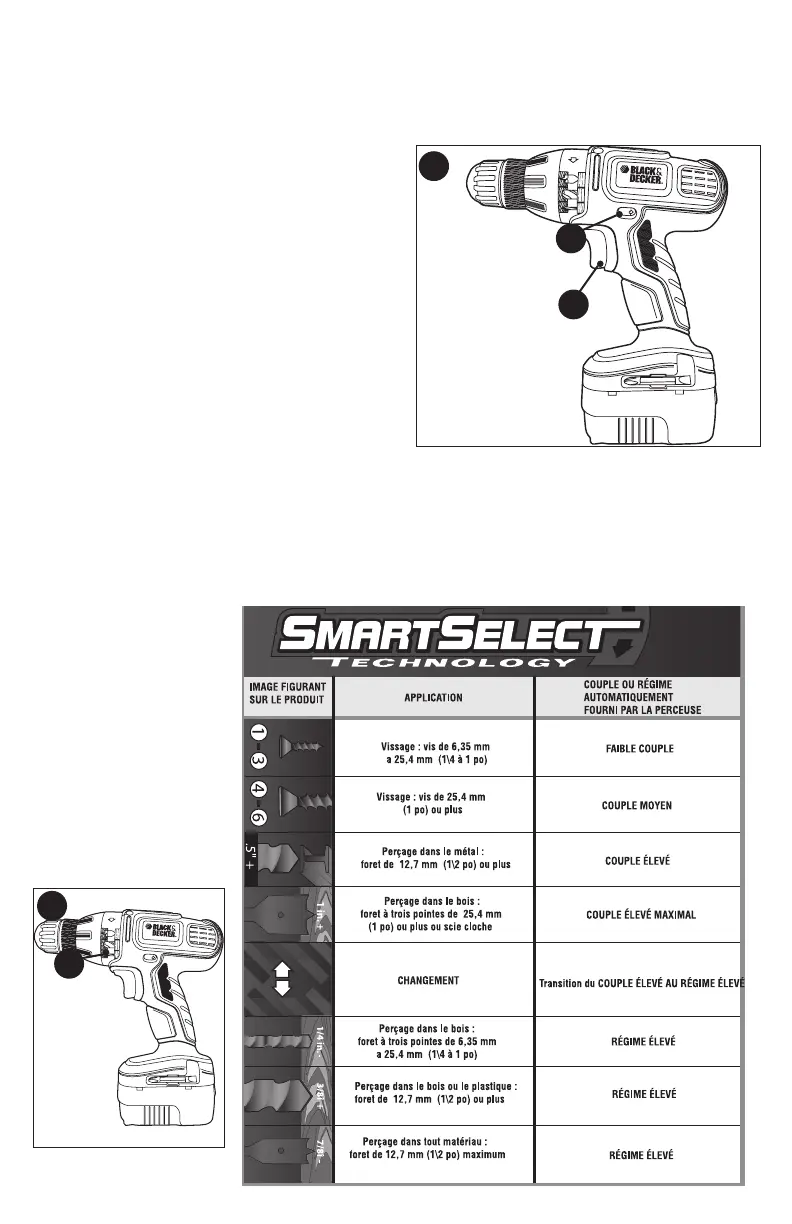

DIRECTIVES D’UTILISATION
DÉTENTE ET BOUTON INVERSEUR
(FIGURE D)
• La perceuse est mise en positions de
MARCHE et d’ARRÊT en tirant et en relâchant
la détente (1). Plus on enfonce la détente,
plus la vitesse de la perceuse augmente.
• Un bouton de commande marche avant/
marche arrière (2) détermine le sens de l’outil
et sert aussi de bouton de verrouillage.
• Pour choisir une rotation en marche avant,
relâcher la détente et abaisser le bouton de
commande marche avant/marche arrière vers
la gauche.
• Pour choisir la marche arrière, abaisser le
bouton de commande marche avant/marche
arrière en direction opposée.
REMARQUE : la position du centre du bouton de commande verrouille l’outil en position
d’arrêt. Toujours relâcher la détente avant de changer la position du bouton de commande.
CORRECTEUR DE COUPLE (TECHNOLOGIE SMART SELECT) (FIGURE E)
L’outil est muni d’une bague (3) qui illustre diverses applications de perçage et de
vissage. Ils sont utilisés pour sélectionner le mode de fonctionnement et pour régler
le couple de serrage des vis. Les grosses vis et les pièces en matière dure exigent un
couple de serrage plus élevé que les petites vis et les pièces de matières plus souples.
Lorsque la bague
(3) du sélecteur
d’optimisation du
rendement pivote
sur une des images
illustrées dans le
tableau ci-dessous,
l’outil passe alors au
couple ou au régime
recommandé pour
l’application.
MANDRIN SANS CLÉ
(FIGURE F)
Pour insérer une
D
1
2
E
3
