BRANCHEMENT DU MOTEUR DANS LA PRISE
DE COURANT / DEL D’ÉCLAIRAGE
Lorsque le moteur est branché dans la prise de courant
et est alimenté en électricité, les DEL en bas du moteur
s’allument. Ces DEL améliorent la visibilité de la zone de
travail lors du réglage de la profondeur et/ou du lieu de
départ, ainsi que pendant l’opération de toupillage.
Notez que le moteur ne peut pas être mis en marche
quand il n’est pas installé dans une base de toupie
Bosch de la série MR.
Le moteur doit toujours
être débranché quand il est
nécessaire de s’approcher de la zone de la mèche ou
de faire des réglages dans cette zone, comme pour
remplacer la mèche ou un gabarit et/ou pour centrer
le support de la base, entre autres choses.
COMMANDE ÉLECTRONIQUE DE VITESSE VARIABLE
La fonction de commande électronique de la vitesse
permet de mettre en corrélation la vitesse du moteur et
la taille du couteau ou la dureté du matériau afin
d’améliorer la finition, de prolonger la durée de vie des
mèches et d’augmenter le rendement. La vitesse peut
être modifiée en tournant le Cadran de commande
VERS LA DROITE pour augmenter la vitesse ou VERS
LA GAUCHE pour réduire la vitesse, comme cela est
indiqué sur le bâti (Fig. 1). Il est possible de modifier la
vitesse pendant que l’outil est en marche. Les numéros
de référence sur le cadran facilitent la réinitialisation de
la commande à la vitesse désirée.
Le tableau des vitesses indique la relation entre les
paramètres de réglage et l’application. Les réglages
exacts sont déterminés par l’opérateur en fonction de
son expérience et de ses préférences. Le fabricant des
mèches peut également avoir fait des recommandations
quant à la vitesse d’utilisation de ses mèches.
JOINT DE CORDON ORIENTABLE
Le cordon d’alimentation comporte un joint articulé à
rotule permettant d’offrir plus de flexibilité pour le
positionnement du cordon. Il est monté près du centre à
l’arrière de l’outil afin de minimiser le nombre des
situations dans lesquelles le cordon d’alimentation est
directement au-dessus d’une ligne de toupillage prévue.
FONCTION DE DÉMARRAGE EN DOUCEUR
Le contrôle électronique de la rétroaction minimise le
couple de torsion qui est habituel dans les grandes
toupies en limitant la vitesse à laquelle le moteur
démarre.
CIRCUIT CONSTANT RESPONSE™
Le circuit Constant Response™ du tahomètre de la
toupie à rétroaction contrôle et ajuste l’alimentation
électrique afin de maintenir la vitesse de rotation désirée
pour assurer un rendement et un contrôle uniformes.
Instructions pour l’utilisation
-42-
VALEUR DU
PARAMÈTRE VITESSE
DU CADRAN (TR/MN) APPLICATION
1 10 000
2 13 000
3 16 000
4 19 000
5 22 000
6 25 000
}
}
Bois durs, métaux non
ferreux, couteaux et
mèches de grand
diamètre
Bois doux, plastiques,
dessus de comptoirs,
couteaux et mèches de
faible diamètre

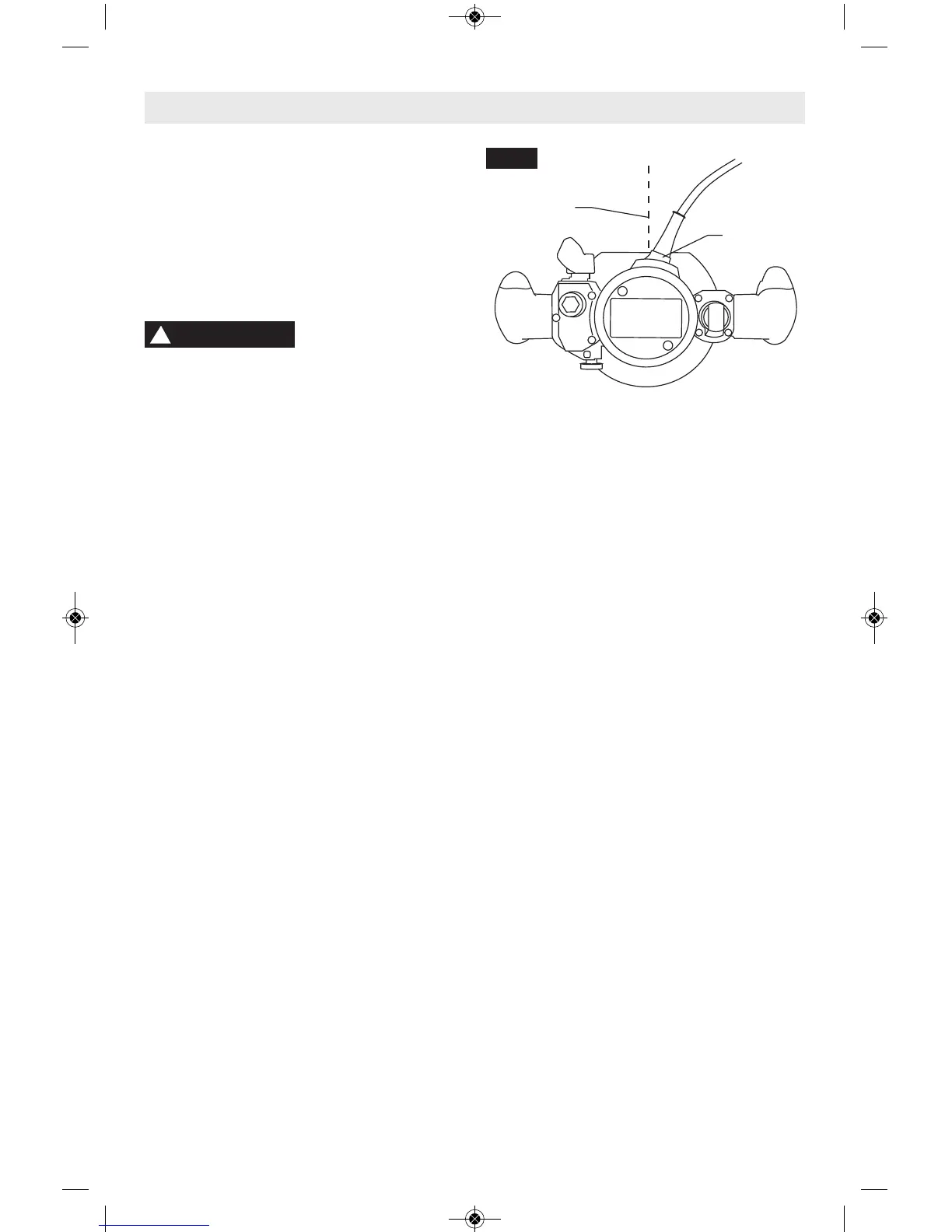

Ligne de
toupillage
Joint de
cordon
orientable
FIG. 12
