-46-
INSTALLATION DE L’ADAPTATEUR
DE GABARIT DE GUIDAGE
(Non inclus, disponible comme accessoire)
Placez l’adaptateur de guide de gabarit au-dessus des
orifices du centre du support de la base, et alignez les
deux orifices filetés au fond de l’adaptateur avec les
orifices fraisés dans le support de la base. Assu -
jettissez l’adaptateur au moyen des vis fournies à cet
effet. Notez que l’adaptateur est réversible, et que le
levier de relâchement peut donc être positionné en
fonction des besoins (Fig. 18).
1. Rétractez le levier de relâchement du gabarit de
guidage.
2. Alignez les écorchés sur le gabarit de guidage
avec les languettes du fond de l’adaptateur du
gabarit de guidage.
3. Insérez le gabarit de guidage.
4. Relâchez le levier pour fixer le gabarit de guidage
en place.
GABARIT DE GUIDAGE
Cette toupie peut également être utilisée avec le système
de gabarit de guidage à changement rapide en option,
une autre exclusivité Bosch, qui saisit fermement
les guides dans un anneau à ressort. À la différence
des gabarits de guidage conventionnels, il n’y a pas
d’anneau fileté qui risquerait de se détacher pendant le
toupillage.
Les gabarits de guidage sont utilisés avec un certain
nombre d’accessoires spéciaux, tels que des gabarits
pour articulations, qui figurent dans votre catalogue
BOSCH. En outre, des gabarits spéciaux sont facilement
préparés pour faire des coupes répétitives, pour des
motifs spéciaux, des incrustations et d’autres applica -
tions. Un modèle de gabarit peut être fabriqué avec du
contre-plaqué, du bois dur, du métal ou même du
plastique, et ce modèle peut être découpé avec une
toupie, une scie cloche ou un autre outil de coupe
approprié. Rappelez-vous que le modèle devra être
construit de manière à compenser la distance entre
la mèche de la toupie et le gabarit de guidage (le
« décalage »), étant donné que la taille de l’ouvrage final
sera différente de celle du gabarit par cette valeur, en
raison de la position de la mèche (Fig. 17).

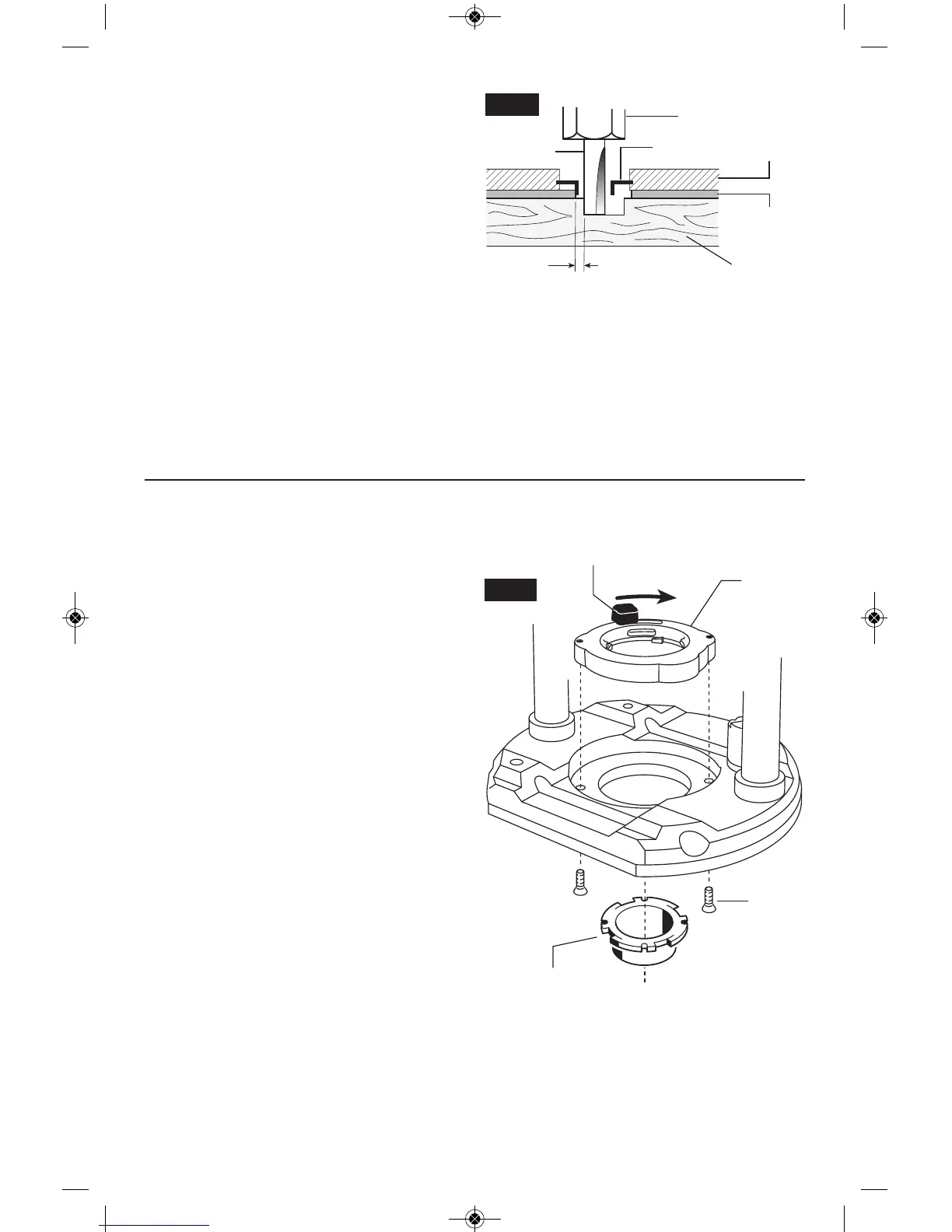

Mandrin
à douille
Ouvrage
Mèche de
toupie
Décalage
Gabarit
Modèle
de gabarit
FIG. 17
Support de
la base de
la toupie
Adaptateur
du gabarit
de guidage
(Accessoire
en option)
Vis de
montage
FIG. 18
Levier de relâchement
du gabarit de guidage
Gabarit de guidage
(Accessoire en option)
