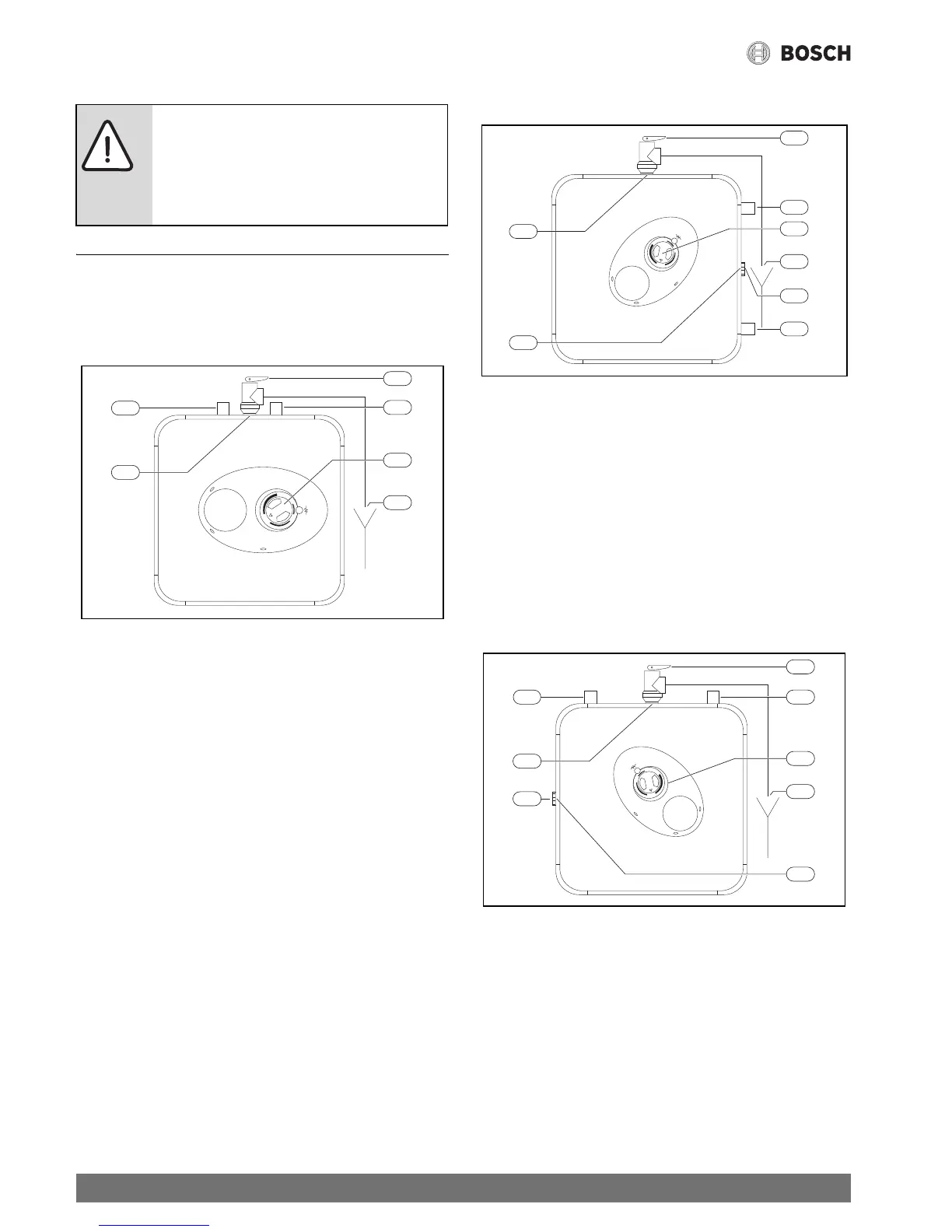

Información sobre el calentador de agua
Tronic 3000T – 6 720 801 072 (2018/04)
2 Información sobre el calentador de agua
2.1 Descripción general de los modelos
Modelos ES2.5 y ES4
Fig. 2
[1] Válvula de alivio de temperatura y presión, rosca macho
NPT de ¾
[2] Entrada de agua fría, rosca macho NPT de ½
[3] Termostato
[4] Conducto de descarga de la válvula de alivio de tempera-
tura y presión al drenaje
[5] Rosca hembra NPT de ¾ para la válvula de alivio
[6] Toma de agua caliente, rosca macho NPT de ½
Modelos ES8 (Instalación horizontal)
Fig. 3
[1] Válvula de alivio de temperatura y presión, rosca macho
NPT de ¾
[2] Entrada de agua fría, rosca macho NPT ½
[3] Termostato
[4] Conducto de descarga de la válvula de alivio de tempera-
tura y presión al drenaje
[5] Rosca hembra NPT de ¾ para la válvula de alivio
[6] Toma de agua caliente, rosca macho NPT ½
[7] Tapón con rosca macho NPT de ¾
[8] Rosca hembra NPT de ¾ para la llave
Modelos ES8 (Instalación vertical)
Fig. 4
[1] Válvula de alivio de temperatura y presión, rosca macho
NPT de ¾
[2] Entrada de agua fría, rosca macho NPT ½
[3] Termostato
[4] Conducto de descarga de la válvula de alivio de tempera-
tura y presión al drenaje
[5] Rosca hembra NPT de ¾ para la válvula de alivio
[6] Toma de agua caliente, rosca macho NPT ½
[7] Tapón con rosca macho NPT de ¾
[8] Rosca hembra NPT de ¾ para la llave
AVISO:
▶ Daños en el tanque debido al descuido
de mantener la barra del ánodo no está
cubierto por la garantía (véase la
Sección 5 Mantenimiento).
1
MAX
MIN
OFF
IDEAL
2
4
5
6
3
6720801072-01.1V
1
MAX
MI
N
OFF
IDEAL
2
4
5
3
6720801072-02.1V
6
7
8
1
2
4
5
3
6720801072-03.1V
6
7
8
M
IN
O
F
F
MAX
I
D
E
A
L

Bosch Tronic 3000T ES 2.5 Specifications

General

Capacity	2.5 gallons
Voltage	120V
Phase	Single
Water Connection	1/2" NPT
Installation	Wall-mounted
Temperature Range	65°F - 145°F (adjustable)
Amperage	12A
Wattage	1440W
