27
Uso
Tronic 3000T – 6 720 801 072 (2018/04)
3.4 Conexiones eléctricas
El modelo ES8 requiere una conexión alámbrica de instalación
permanente. Según el Código Eléctrico Nacional de los EE.UU
("National Electric Code"), el calentador ES8 debe ser
conectado a un circuito derivado de 20 amperios utilizando un
cable de calibre # 12.
▶ Retirar la cubierta de la caja eléctrica.
▶ Introduzca el cable 12 AWG en la caja de empalme a través
de la boquilla de paso y fíjelo con la abrazadera de la
boquilla de paso (no suministrada).
▶ Conecte los cables y los tornillos de la cubierta de la caja
eléctrica.
▶ Realice las conexiones eléctricas apropiadas al calentador
de agua, de conformidad con el Código Eléctrico Nacional
de los EE.UU.
La unidad debe conectarse a tierra con el cable de conexión a
tierra suministrado dentro de la caja de empalme.
▶ Fije la tapa de la caja de empalme una vez que se han reali-
zado las conexiones del cableado.
Si el calentador ES8 no está al alcance de los disyuntores
eléctricos, debe instalarse un interruptor de circuitos u otra
forma local de desconexión de todos los conductores no
conectados a tierra que esté al alcance del aparato. [Ref. NEC
422.31].

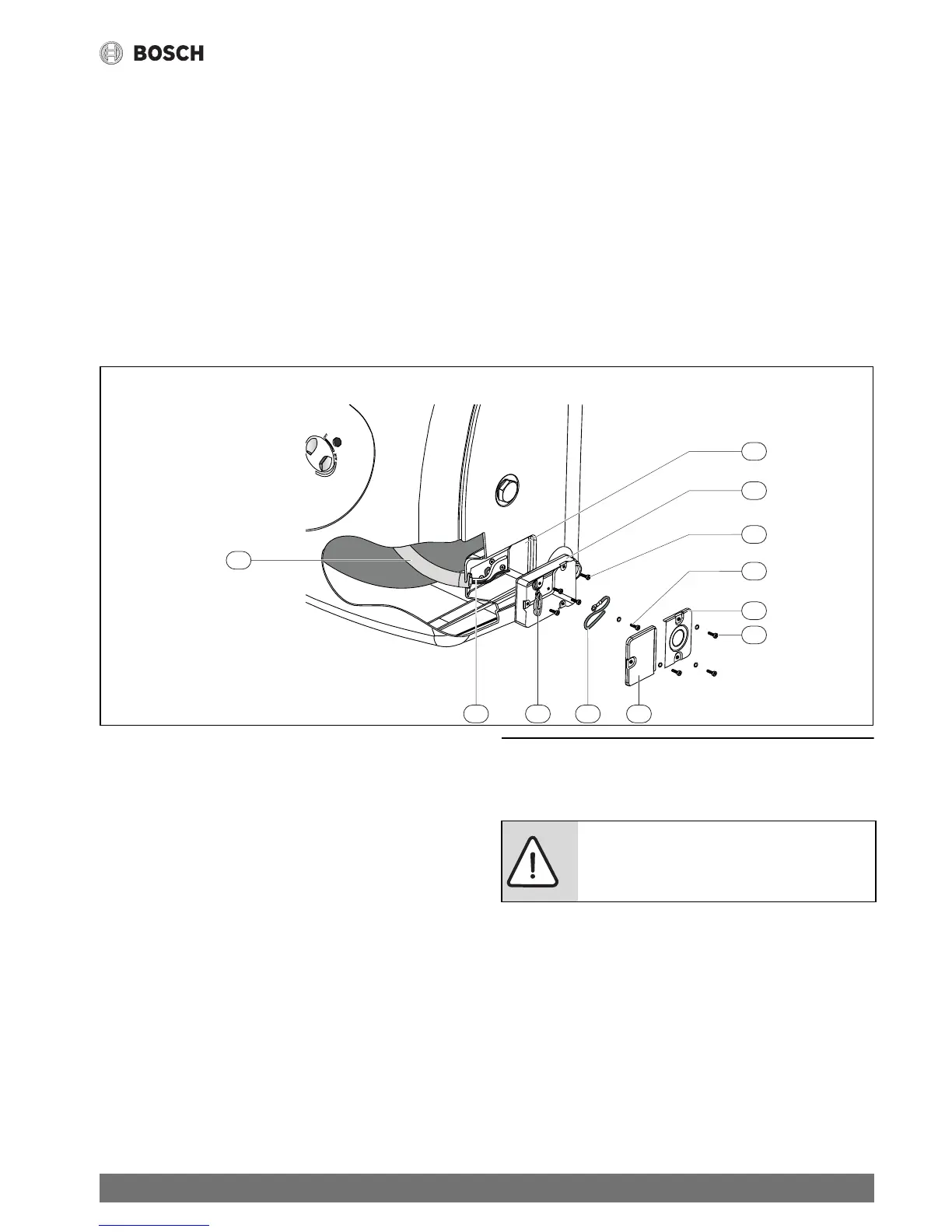

Fig. 8
[1] Tubería de protección para cableado (interno, como en
los modelos actuales)
[2] Cableado
[3] Anillo de protección para cableado.
[4] Cable adicional de conexión a tierra AWG16 (longitud
mínima 152mm)
[5] Tapa de la caja izquierda de empalme
[6] Tornillo autorroscante nº 3 para fijación de la tapa de la
caja de empalme (con arandela de seguridad o cabeza
dentada)
[7] Tapa de la caja derecha de empalme
[8] Tornillo autorroscante nº 1 para conexión a tierra (con
arandela de seguridad o cabeza dentada)
[9] Tornillos nº 4 para fijación de la tapa de la caja de
empalme
[10] Caja de empalme
[11] Cuerpo de la caja de empalme (en la tapa frontal de
plástico)
4Uso
4.1 Puesta en marcha y pruebas
Para llenar el calentador:
▶ Abra la llave de suministro para llenar el calentador con
agua.
▶ Abra la(s) llave(s) de agua caliente suministradas por el
calentador para purgar el aire del sistema. Una vez purgado
el aire, cierre la llave de agua caliente.
▶ Compruebe visualmente la existencia de eventuales fugas
de agua.
