CAME PXC2-32 User Manual

+ - TC
TAMPER ALARM
4,7 KOHM TAMPER
2,2 KOHM4,7 KOHM
ALARM 2
ALARM 1
Pag. 11 - Manuale FA 018 69 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
CONTA IMPULSI O INERZIALE (CI)
SENSORE DOPPIO BILANCIAMENTO (DB)
TRIPLO BILANCIAMENTO (TB)
SENSORE DOPPIO BILANCIAMENTO (DB) CON BLOCCO MICROONDA
A CENTRALE SPENTA (TC)
- Se viene utilizzato un Relè interno alla centrale:
- Se viene usato un terminale come uscita della centrale:
Se si vuole connettere un LED all'uscita, è consigliabile uti-
lizzare un relè come nello schema qui indicato. In caso contrario il
LED potrebbe rimane leggermente acceso anche a riposo.

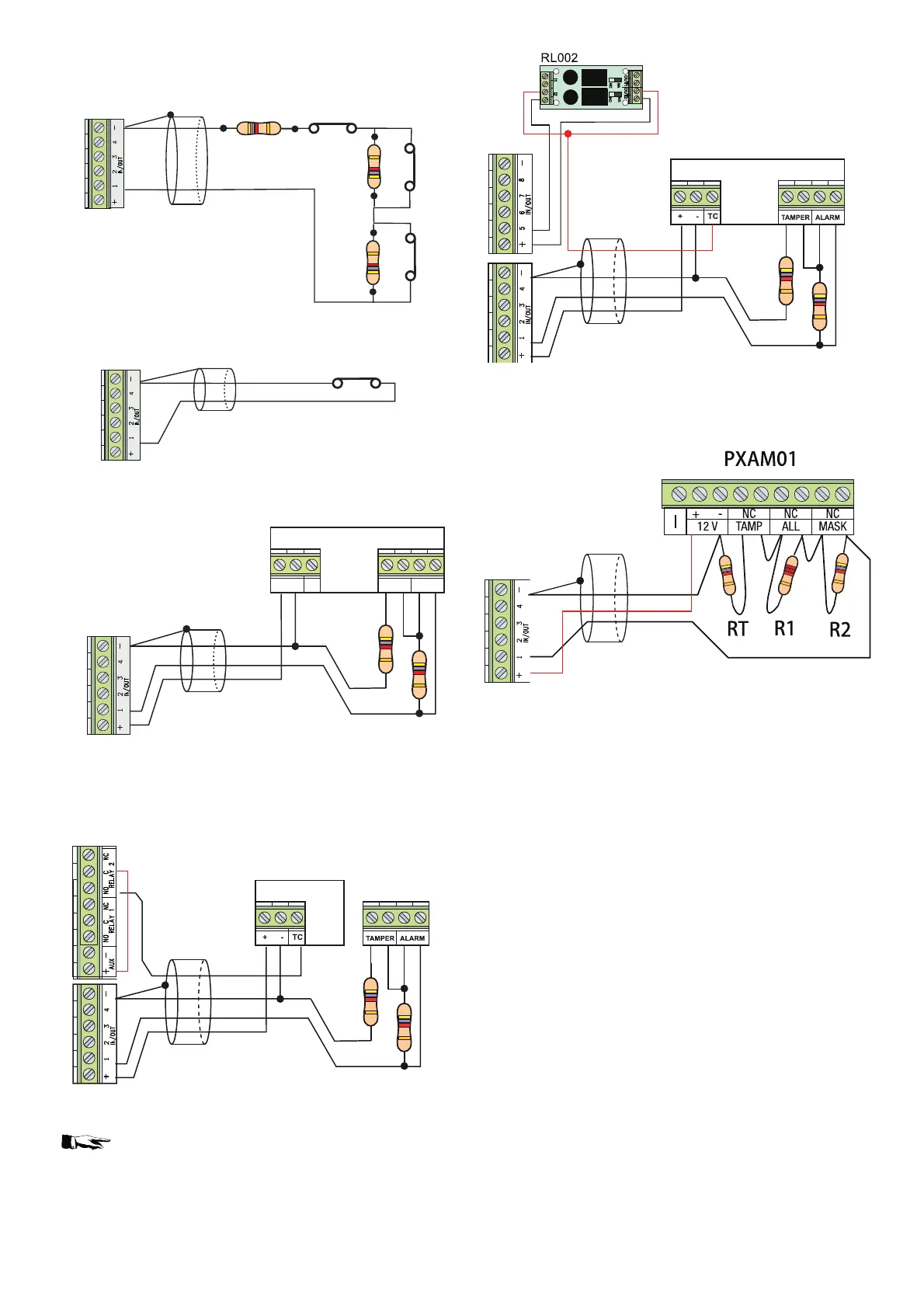

COLLEGAMENTO DI UN SENSORE CON ANTIMASK USANDO IL
TRIPLO BILANCIAMENTO
RT: resistenza tamper
R1: resistenza allarme 1
R2: resistenza allarme 2
Per conformità alla EN50131-3 le segnalazioni Antimask devono
essere confi gurate come ingressi di tipo "Guasto" o "Istantaneo".

CAME PXC2-32 Specifications
