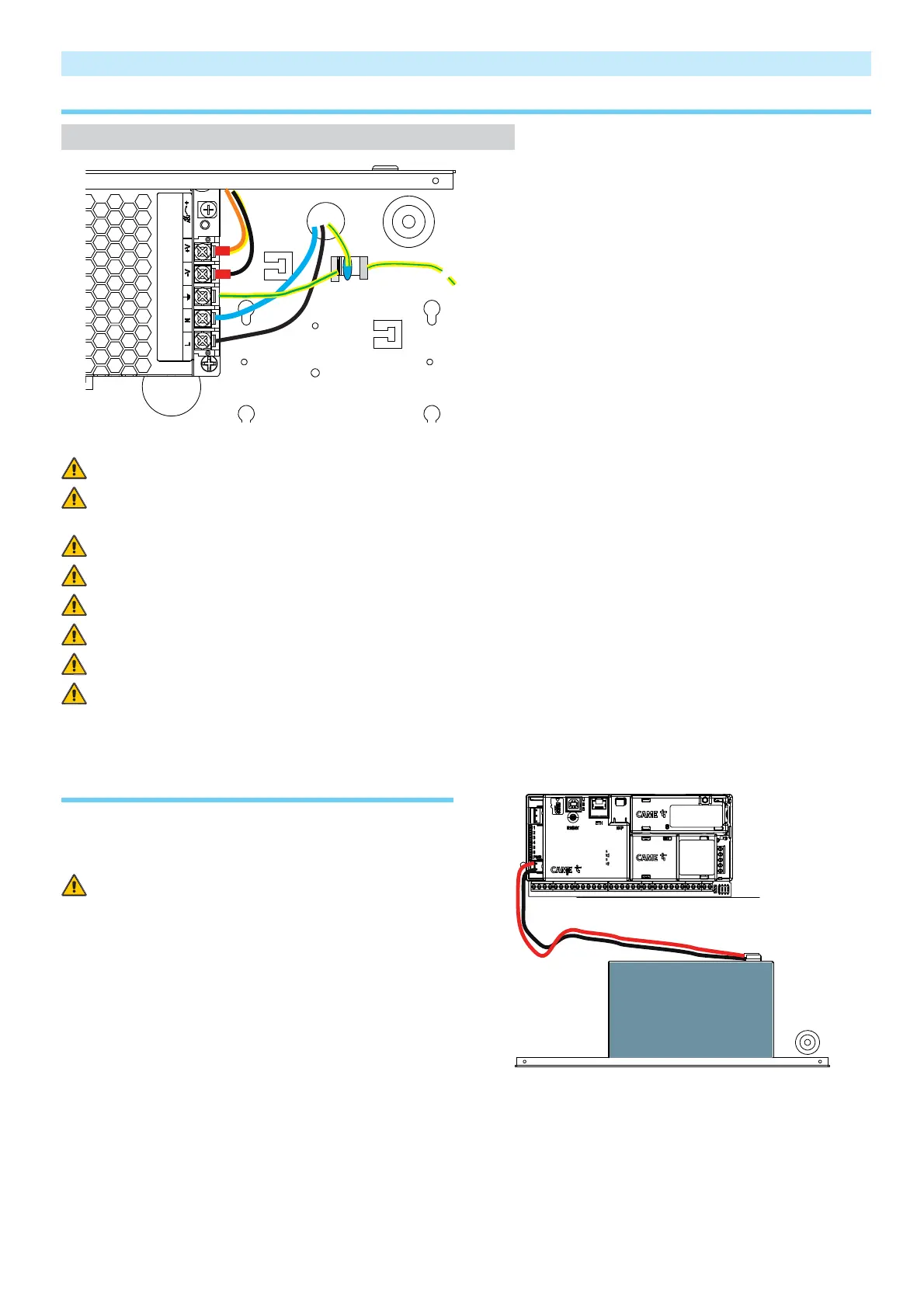

Cablaggi
230 VAC
PCX2-32/64/212
PE
Staccare il magnetotermico associato alla centrale prima del cablaggio della rete 230 Vac e per tutto il tempo che la centrale è aperta.
La manipolazione dei cavi di alimentazione primaria 230 Vac è pericolosa; rischio di morte per folgorazione. Collegare la terra attraverso
un Faston all’apposito connettore.
Il collegamento della terra deve essere effettuato secondo le norme vigenti.
Collegare il cavo di Linea e Neutro dei 230 Vac ai morsetti del trasformatore.
Bloccare il cavo di alimentazione 230 Vac al contenitore in modo che non possa muoversi anche in caso di scollegamento dei morsetti.
Prima di chiudere la centrale verificare sempre che tutte le parti metalliche siano connesse a terra (centrale e coperchio).
Riagganciare il magnetotermico associato alla centrale solo a termine dei cablaggi interni della centrale.
Per un’installazione a norma deve essere previsto un idoneo dispositivo di sezionamento bipolare installato all’esterno della centrale e
facilmente accessibile, con una distanza fra i contatti di almeno 3 mm, in accordo alle norme vigenti: per esempio, un interruttore Magneto-
Termico bipolare.
BATTERIA
La batteria è la fonte di alimentazione secondaria della centale an-
tintrusione.
ATTENZIONE! PERICOLO D’ESPLOSIONE SE LA BATTERIA È
SOSTITUITA CON ALTRA DI TIPO ERRATO.
SMALTIRE LE BATTERIE USATE SEGUENDO LE ISTRUZIONI.
Rispettare le
polarità della
batteria in fase di
collegamento.
