+ - TC
TAMPER ALARM
4,7 KOHM TAMPER
2,2 KOHM4,7 KOHM
ALARM 2
ALARM 1
Page
11 - Manuel FA01869-FR - 08/2022 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales

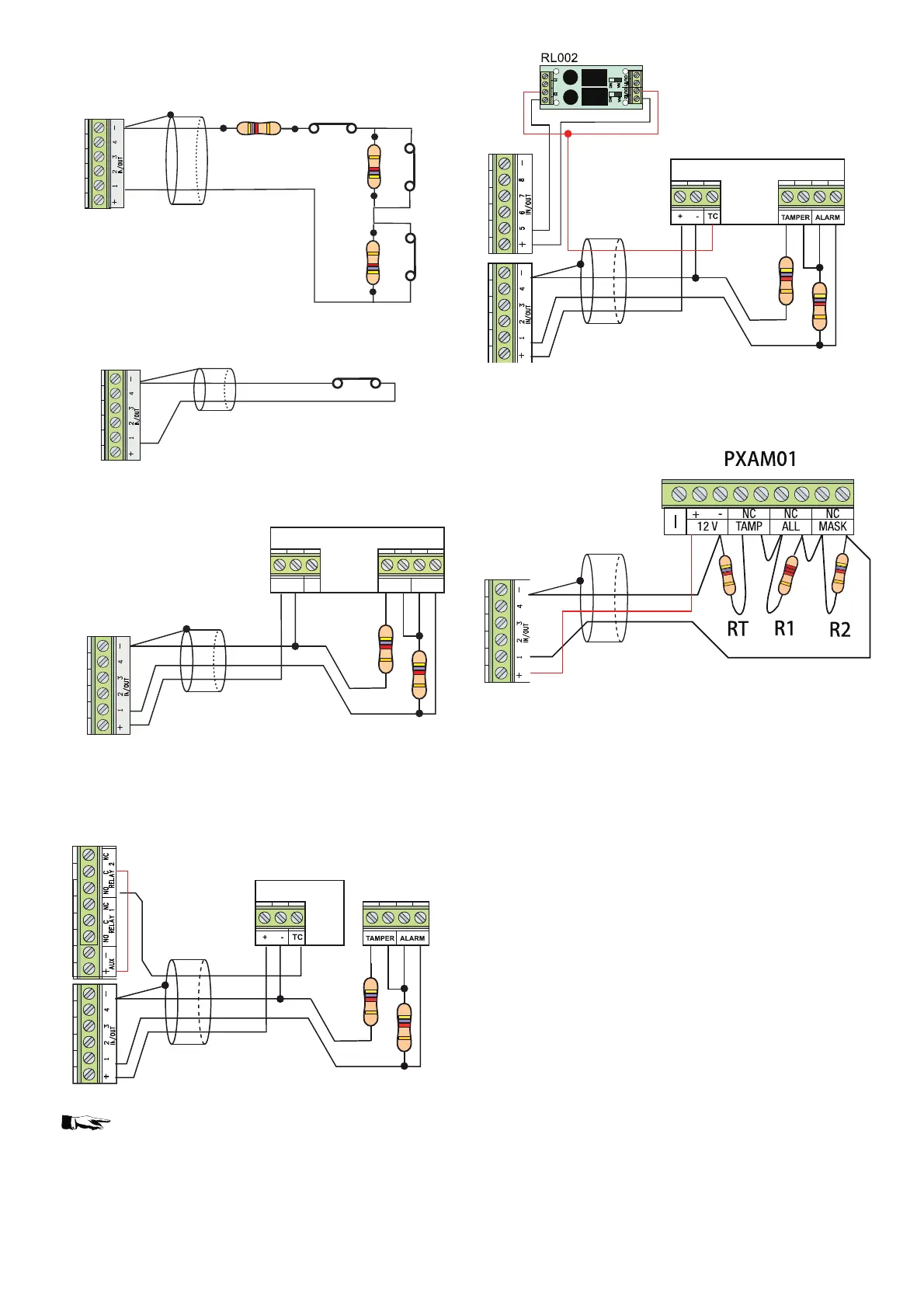

CAPTEUR EN DOUBLE ÉQUILIBRAGE (DE) AVEC BLOCAGE MI-
CRO-ONDE ET CENTRALE ÉTEINTE (TC)
- En cas d’utilisation d’un relais logé à l’intérieur de la centrale :
- En cas d’utilisation d’un terminal comme sortie de la centrale :
Pour connecter une LED à la sortie, il convient d’utiliser un
relais comme indiqué sur le schéma. Dans le cas contraire, la LED
pourrait rester légèrement allumée, même au repos.
RT : résistance autoprotection
R1 : résistance alarme 1
R2 : résistance alarme 2
Pour être conformes à la norme EN50131-3, les signaux de l'Anti-
mask doivent être confi gurés comme entrées de type «Panne» ou
«Instantané».
TRIPLE ÉQUILIBRAGE (TÉ)
COMPTEUR D'IMPULSIONS OU À INERTIE (CI)
CAPTEUR DOUBLE ÉQUILIBRAGE (DÉ)
CONNEXION D’UN CAPTEUR AVEC ANTI-MASQUE EN UTILISANT LE
TRIPLE ÉQUILIBRAGE
