Elektrischer anschluss
DE
L-N Anschluss 230V (a.c.) 50/60 Hz
U-V-W
Getriebemotor 230V A.C.
+ E D Encoder (E=schwarz, D=rot)
F-FA Endlauf
Aufl auf
F-FC Endlauf Zulauf
10-11 Klemmen für den elektrischen Anschluss der Zubehörteile
24V (a.c.)
W-E1 Warnleuchte (Anschlussleistung: 230V – 25W max.)
EX-E1 Betriebszykluslampe (Anschlussleistung: 230V - 60W max.)
10-5 Kontrollleuchte Tor offen (Anschlussleistung: 24V – 3W max.)
2-CX..CY Kontakt (N.C.) Wiederaufl auf bei Zulauf , Wiederzulauf bei
Aufl auf , Teilstopp oder Hinderniserwartung
2-C7..C8 Kontakt (N.C.) Wiederaufl auf bei Zulauf , Wiederzulauf bei
Aufl auf , Teilstopp oder Hinderniserwartung (Sicherheitslei-
sten)
1-2
Stopptaster (Kontakt N.C.)
2-3 Schlüsseltaster und/oder Auf-Taster (Kontakt N.O.)
2-4 Schlüsseltaster und/oder Zu-Taster (Kontakt N.O.)
2-3P Schlüsseltaster bzw. Teilaufl auf-Taster (N.O.)
2-7 Schlüsseltaster bzw. Befehlstaster (N.O.)
2-A-B Funktion „Netzadr.“ Wird bei Parallelschaltung von zwei
Antrieben eingestellt
Antennenanschluss

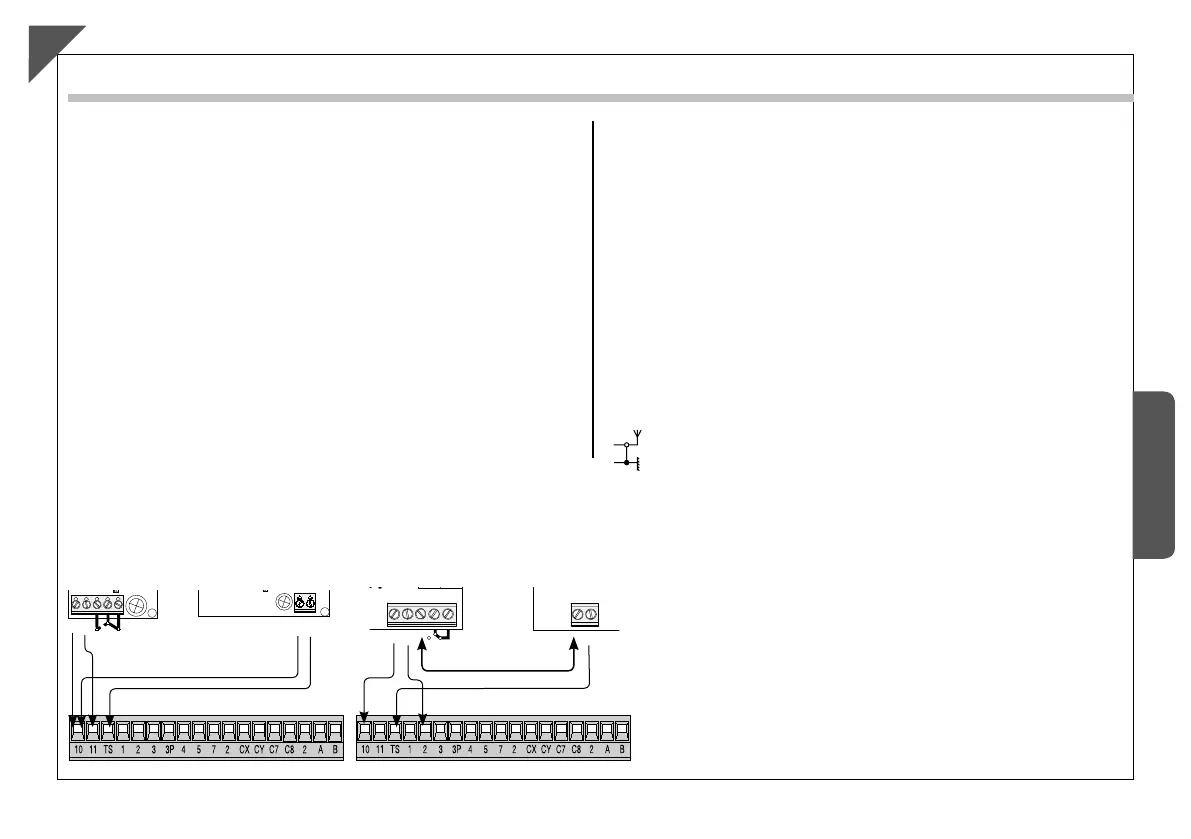

Elektrische Verbindung für Sicherheitstest der Lichtschranken
48

48 
  48
#



.#




./
.#
#




(DIR)
(DOC)
- Sender und Empfänger müssen wie nach Zeichnung
verbunden sein;
- im Menü Funktionen „Sicherheitstests“ auswählen und
Eingang/Eingänge zwischen CX-CY auswählen, um den Test zu
starten.
