1.0 12/2007 © CAME cancelli automatici s.p.a.
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
Collegamenti elettrici
IT
L-N Alimentazione 230V (a.c.) 50/60 Hz
U-V-W
Motore 230V A.C.
+ E D Encoder (E=nero, D=rosso)
F-FA Finecorsa di apertura
F-FC Finecorsa di chiusura
10-11
Alimentazione accessori 24V (a.c.)
W-E1
Lampeggiatore di segnalazione (portata contatto: 230V
- 25W max.)
EX-E1
Lampada ciclo (portata contatto: 230V - 60W max.)
10-5
Spia cancello aperto (Portata contatto: 24V - 3W max.)
2-CX..CY Contatto (N.C.) di riapertura durante la chiusura, richiusura
durante l’apertura, stop parziale o attesa ostacolo
2-C7..C8 Contatto (N.C.) di riapertura durante la chiusura, richiusura
durante l’apertura, (per BORDI SENSIBILI)
1-2
Pulsante di stop (contatto N.C.)
2-3
Pulsante di apertura (contatto N.O.)
2-4
Pulsante di chiusura (contatto N.O.)
2-3P Selettore a chiave e/o pulsante di apertura parziale (N.O.)
2-7
Selettore a chiave e/o pulsante per comandi (N.O.)
2-A-B
Funzione di “Ind. rete” viene impostata nel collegamento
di due automazioni abbinate
Collegamento antenna

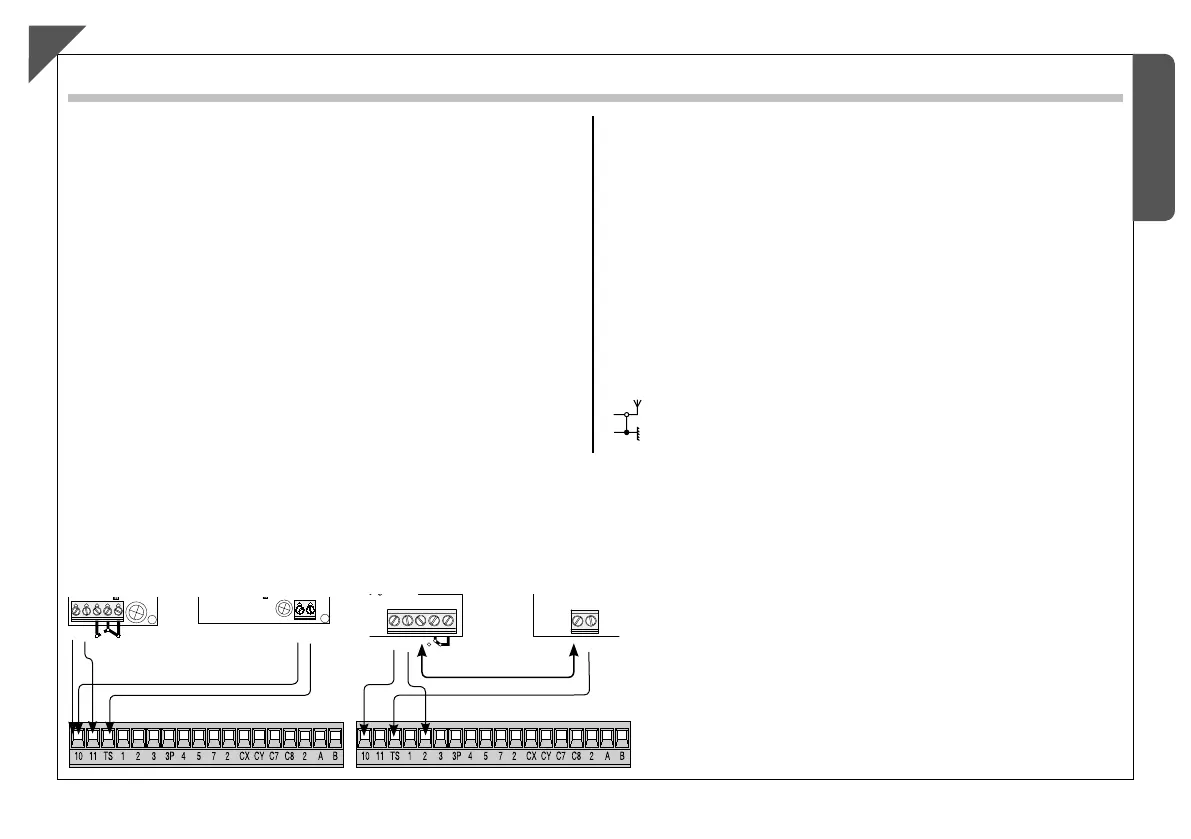

Collegamento elettrico per il funzionamento del test di sicurezza delle fotocellule
48
48
48
#
.#
./
.#
#
(DIR)
(DOC)
- il trasmettitore e il ricevitore, devono essere collegati come
da disegno;
- dal menu funzioni, selezionare “test sicurezze” e scegliere
l’ingresso/i tra CX-CY per attivare il funzionamento del test.
1.0 12/2007 © CAME cancelli automatici s.p.a.
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
Collegamenti elettrici
IT
L-N Alimentazione 230V (a.c.) 50/60 Hz
U-V-W
Motore 230V A.C.
+ E D Encoder (E=nero, D=rosso)
F-FA Finecorsa di apertura
F-FC Finecorsa di chiusura
10-11
Alimentazione accessori 24V (a.c.)
W-E1
Lampeggiatore di segnalazione (portata contatto: 230V
- 25W max.)
EX-E1
Lampada ciclo (portata contatto: 230V - 60W max.)
10-5
Spia cancello aperto (Portata contatto: 24V - 3W max.)
2-CX..CY Contatto (N.C.) di riapertura durante la chiusura, richiusura
durante l’apertura, stop parziale o attesa ostacolo
2-C7..C8 Contatto (N.C.) di riapertura durante la chiusura, richiusura
durante l’apertura, (per BORDI SENSIBILI)
1-2
Pulsante di stop (contatto N.C.)
2-3
Pulsante di apertura (contatto N.O.)
2-4
Pulsante di chiusura (contatto N.O.)
2-3P Selettore a chiave e/o pulsante di apertura parziale (N.O.)
2-7
Selettore a chiave e/o pulsante per comandi (N.O.)
2-A-B
Funzione di “Ind. rete” viene impostata nel collegamento
di due automazioni abbinate
Collegamento antenna
Collegamento elettrico per il funzionamento del test di sicurezza delle fotocellule
48
48
48
#
.#
./
.#
#
(DIR)
(DOC)
- il trasmettitore e il ricevitore, devono essere collegati come
da disegno;
- dal menu funzioni, selezionare “test sicurezze” e scegliere
l’ingresso/i tra CX-CY per attivare il funzionamento del test.
