1.0 12/2007 © CAME cancelli automatici s.p.a.
Los datos y las informaciones indicadas en este manual de instalación podrían modificarse en cualquier momento y sin obligación de aviso previo por parte de la firma CAME cancelli automatici s.p.a.
ESPAÑOL
Conexiones eléctricas
ES
L-N Alimentación 230V (a.c.) 50/60 Hz
U-V-W
Motorreductor 230V A.C.
+ E D Encoder (E=negro, D=rojo)
F-FA Final de carrera de apertura
F-FC Final de carrera de cierre
10-11
Bornes para la alimentación de los accesorios 24V (a.c.)
W-E1
Lámpara intermitente de señalización (capacidad de con-
tacto: 230V - 25W máx.)
EX-E1
Lámpara ciclo (capacidad contacto: 230V - 60W max.)
10-5
Luz indicadora cancela abierta (capacidad contacto: 24V
- 3W máx.)
2-CX..CY Contacto (n.c.) de reapertura durante el cierre, cierre du-
rante l’apertura,
stop parcial
o espera obstáculo
2-C7..C8 Contacto (n.c.) de reapertura durante el cierre, cierre du-
rante l’apertura,
stop parcial
o espera obstáculo (para
bordes
sensibles
)
1-2 Pulsador de stop (N.C.)
2-3
Pulsador de apertura (contacto N.O.)
2-4
Pulsador de cierre (contacto N.O.))
2-3P Pulsador de apertura parcial (N.O.)
2-7
Pulsador para mandos (N.O.)
2-A-B
Función “Direc. red” se programa en la conexión de dos
automatizaciones combinadas
Conexión antena

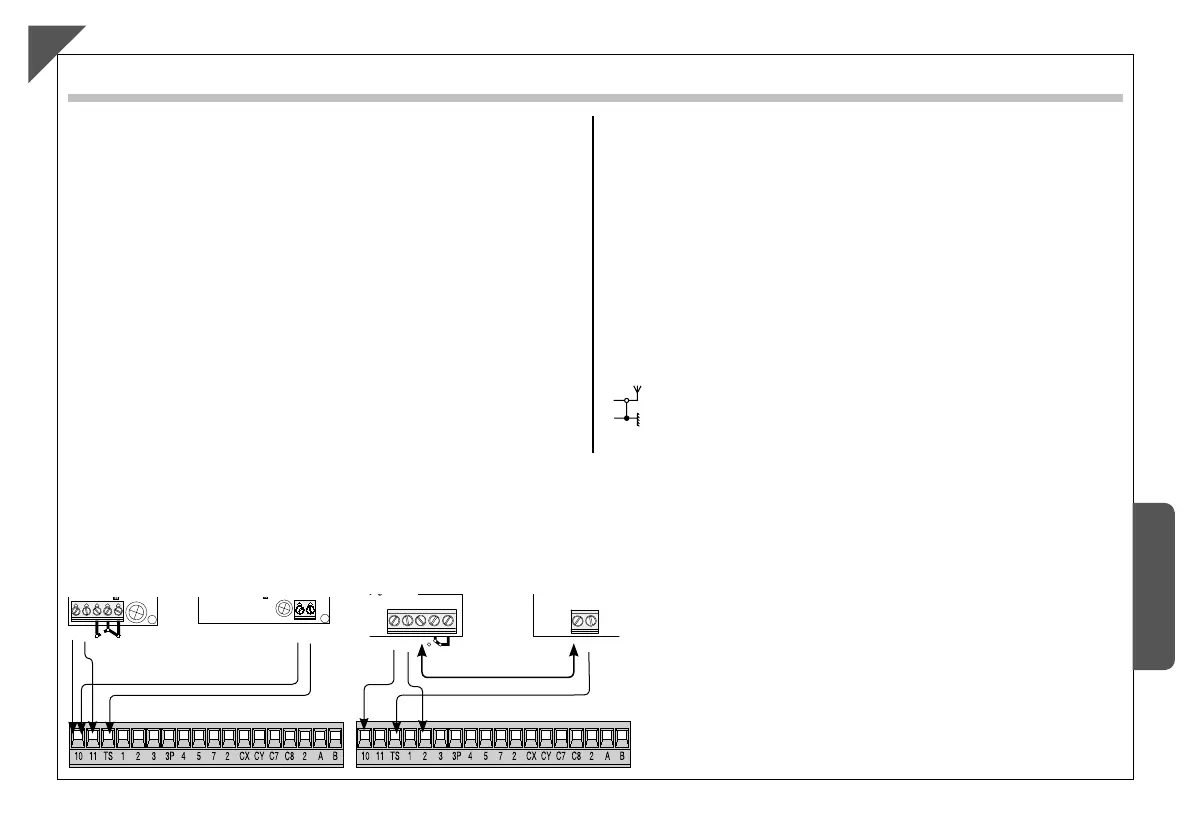

Conexión eléctrica para el funcionamiento del test de seguridad de las fotocélulas
48
48
48
#
.#
./
.#
#
(DIR)
(DOC)
- el emisor y el receptor, deben conectarse como se indica en
el dibujo;
- en el menú funciones, seleccionar “test seguridades” y elegir
la entrada/s entre CX-CY para activar el funcionamiento del
test.
1.0 12/2007 © CAME cancelli automatici s.p.a.
Los datos y las informaciones indicadas en este manual de instalación podrían modificarse en cualquier momento y sin obligación de aviso previo por parte de la firma CAME cancelli automatici s.p.a.
ESPAÑOL
Conexiones eléctricas
ES
L-N Alimentación 230V (a.c.) 50/60 Hz
U-V-W
Motorreductor 230V A.C.
+ E D Encoder (E=negro, D=rojo)
F-FA Final de carrera de apertura
F-FC Final de carrera de cierre
10-11
Bornes para la alimentación de los accesorios 24V (a.c.)
W-E1
Lámpara intermitente de señalización (capacidad de con-
tacto: 230V - 25W máx.)
EX-E1
Lámpara ciclo (capacidad contacto: 230V - 60W max.)
10-5
Luz indicadora cancela abierta (capacidad contacto: 24V
- 3W máx.)
2-CX..CY Contacto (n.c.) de reapertura durante el cierre, cierre du-
rante l’apertura,
stop parcial
o espera obstáculo
2-C7..C8 Contacto (n.c.) de reapertura durante el cierre, cierre du-
rante l’apertura,
stop parcial
o espera obstáculo (para
bordes
sensibles
)
1-2 Pulsador de stop (N.C.)
2-3
Pulsador de apertura (contacto N.O.)
2-4
Pulsador de cierre (contacto N.O.))
2-3P Pulsador de apertura parcial (N.O.)
2-7
Pulsador para mandos (N.O.)
2-A-B
Función “Direc. red” se programa en la conexión de dos
automatizaciones combinadas
Conexión antena
Conexión eléctrica para el funcionamiento del test de seguridad de las fotocélulas
48
48
48
#
.#
./
.#
#
(DIR)
(DOC)
- el emisor y el receptor, deben conectarse como se indica en
el dibujo;
- en el menú funciones, seleccionar “test seguridades” y elegir
la entrada/s entre CX-CY para activar el funcionamiento del
test.
