300 Series Managed Switches 18
Sobrecarga del circuito: al agregar el dispositivo a un tomacorriente
no se debe sobrecargar ese circuito.
Ubicación de montaje en bastidor
Para montar el switch en un bastidor estándar, conecte los soportes para
montaje en bastidor a los costados del switch con el hardware
suministrado y ajuste los soportes con firmeza.
PRECAUCIÓN Para mayor estabilidad, cargue el bastidor desde abajo
hacia arriba con los dispositivos más pesados en la parte
inferior. Si coloca un bastidor con mucho peso en la parte
superior es probable se desestabilice y se caiga.
Montaje en la pared
Sólo los modelos de switches de 8 puertos pueden montarse en la pared.
NOTA El switch debe montarse de manera tal que los puertos queden
orientados hacia arriba o hacia abajo. No monte el switch con los
puertos hacia el lateral.

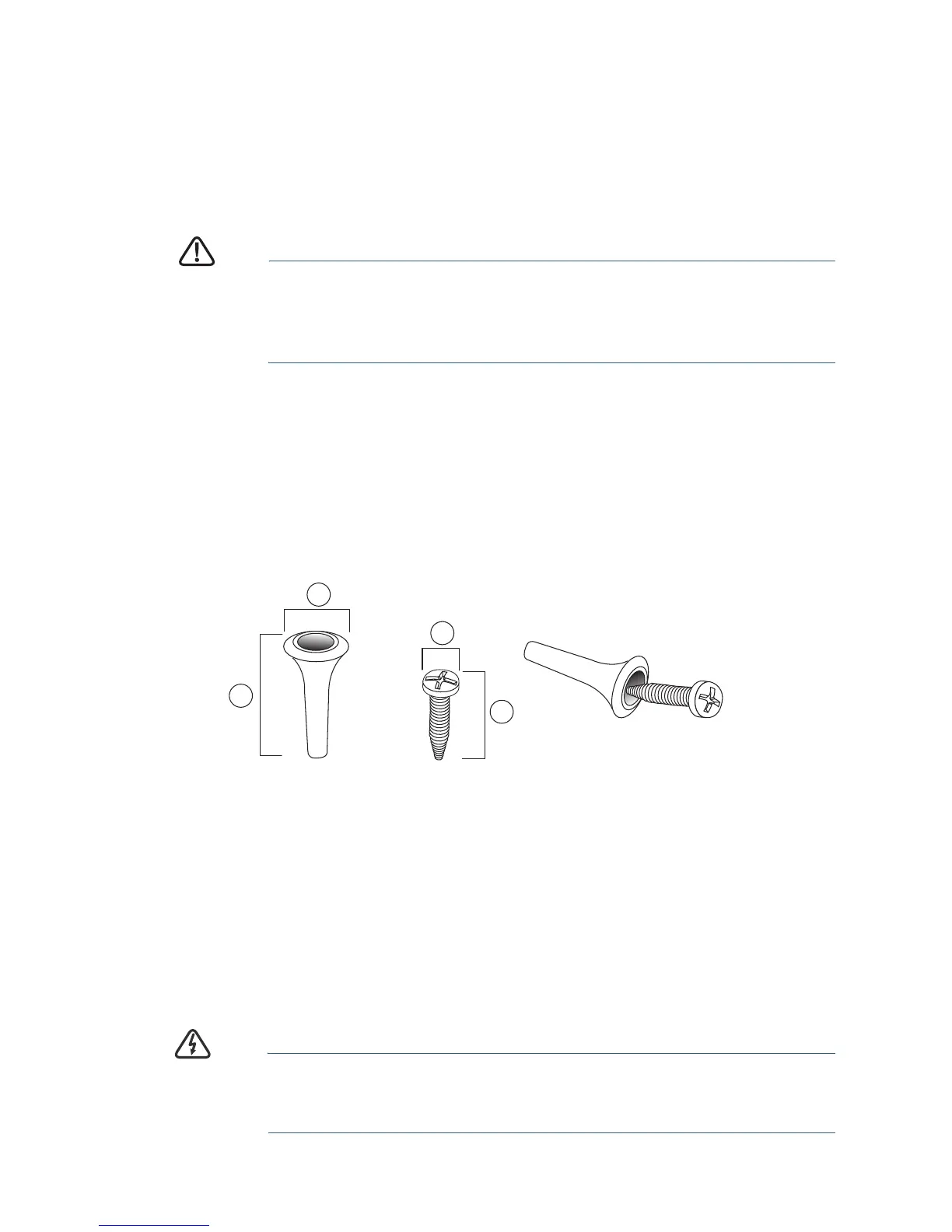

El switch viene con un kit de montaje en pared. Las dimensiones para el kit
de montaje son las siguientes:
Para montar el managed switch en la pared, perfore dos orificios guía con
una separación de 3,7 pulgadas (94 mm) entre sí, sujete las anclas y los
tornillos a la pared y luego deslice el switch hacia la posición de los
tornillos.
El switch debe tener una separación mínima de 5 pulgadas (127 mm) en
todos los lados.
ADVERTENCIA Un montaje poco firme puede dañar el dispositivo o provocar
lesiones. Cisco no se hace responsable de los daños que se
produzcan debido a un montaje en pared poco firme.
1 10,2 mm /
0,4 pulg.
2 22,9 mm /
0,9 pulg.
3 7,6 mm /
0,3 pulg.
4 17,8 mm /
0,7 pulg.
