53 300 Series Managed Switches
Funktionen des Managed Switch von
Cisco Small Business
In diesem Abschnitt wird das Gehäuse des Managed Switch mit Ports,
LEDs und Anschlüssen beschrieben.
Ports an der Vorderseite

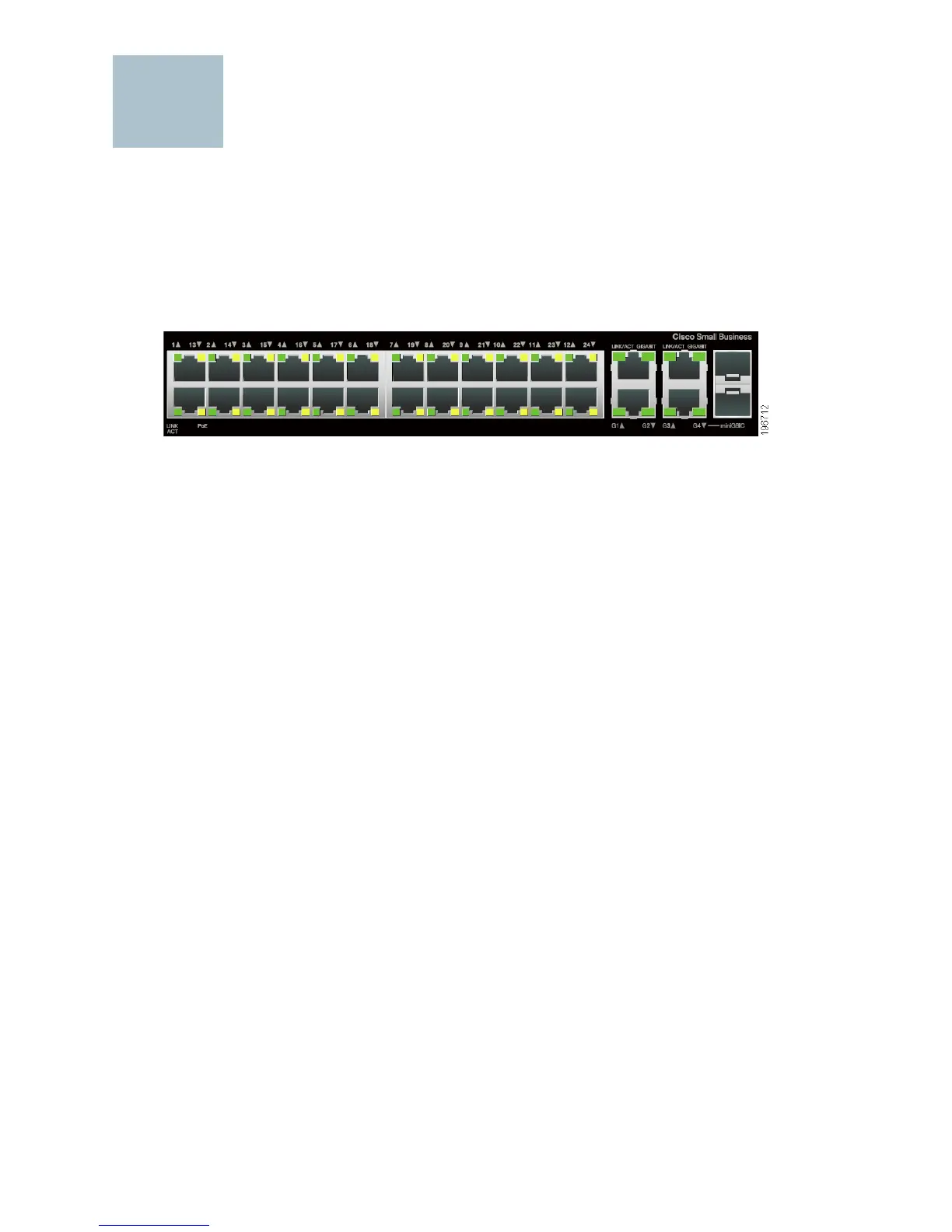

Die Ports und LEDs befinden sich an der Vorderseite des Switch.
RJ-45-Ethernet-Ports — Verwenden Sie diese Ports, um Netzwerkgeräte
wie Computer, Drucker und Access Points an den Switch anzuschließen.
MiniGBIC (sofern vorhanden) — Die MiniGBIC-Ports (GBIC, Gigabit
Interface Converter) sind Anschlusspunkte für MiniGBIC-Module, sodass
der Managed Switch über einen Lichtwellenleiter eine Uplink-Verbindung
mit anderen Switches herstellen kann.
• MiniGBIC-Ports sind kompatibel mit den MiniGBIC-Modulen MGBSX1,
MGBLH1, MGBLX1, MGBBX1, MFELX1, MFEFX1 und MFEBX1 von Cisco
sowie mit MiniGBIC-Modulen anderer Hersteller.
• Die MiniGBIC-Schnittstelle ist ein Mehrfach-Port, der mit einer anderen
RJ-45-Schnittstelle geteilt wird. Wenn der MiniGBIC aktiv ist, ist der
nächste RJ-45-Port deaktiviert.
• Die LEDs des entsprechenden RJ-45-Ports zeigen den Verkehr an der
miniGBIC-Schnittstelle an.
LEDs an der Vorderseite
System-LED — (Grün) Leuchtet ständig, wenn der Switch eingeschaltet ist.
Sie blinkt während des Boot-Vorgangs, beim Durchführen von Selbsttests
und beim Abfragen einer IP-Adresse. Wenn die LED bernsteinfarben blinkt,
hat der Switch einen Hardwarefehler festgestellt.
LINK/ACT-LED — (Grün) Befindet sich auf der linken Seite des Ports. Sie
leuchtet ständig, wenn eine Verbindung zwischen dem entsprechenden
Port und einem anderen Gerät besteht. Sie blinkt, wenn der Port Daten
weiterleitet.
HINWEIS Die System-LED und die LINK/ACT-LED sind bei allen Switch-
Modellen vorhanden. Die folgenden LEDs sind nur bei Switch-Modellen
mit den entsprechenden Funktionen vorhanden:
