22 23
8. INSTALLATION /
KABELANSLUTNINGSGUIDE
Källenhet ....................................................... 1
Frontpanel ..................................................... 1
Trimplatta ...................................................... 1
Användarhandbok ........................................ 1
Skruvar M5 × 6 mm ....................................... 4
L-nyckel ........................................................ 2
Gummikudde ................................................ 1
Kabelanslutning ............................................ 1
Fjärrkontroll (med batteri) .............................. 1
DCP-väska.................................................... 1
Mikrofon ........................................................ 1
2) Förpackningens innehåll
3) Allmänna försiktighetsåtgärder
1. Öppna inte huvudenhetens hölje.
Det fi nns inga delar inuti som kan
servas av användaren. Om du tappar
något in i enheten under installatio-
nen, kontakta din återförsäljare eller
ett auktoriserat Clarion-servicecenter.
2. Använd en mjuk, torr trasa för att
rengöra höljet. Använd aldrig en grov
trasa, thinner, Bensen, alkohol eller
liknande. Vid kraftig nedsmutsning,
ta lite kallt eller varmt vatten på en
mjuk trasa och torka rent försiktigt.
INNEHÅLL
1) INNAN DU BÖRJAR .............................................................. 23
2) FÖRPACKNINGENS INNEHÅLL ........................................... 23
3) ALLMÄNNA FÖRSIKTIGHETSÅTGÄRDER .......................... 23
4) FÖRSIKTIGHETSÅTGÄRDER VID INSTALLATIONEN ......... 24
5) INSTALLERA KÄLLENHETEN .............................................. 24
6) TA BORT KÄLLENHETEN ..................................................... 26
7) KABLAGE OCH ANSLUTNINGAR ........................................ 27
8) ANSLUTA TILLBEHÖREN ..................................................... 28
1. Detta set är endast för användning i bilar
med 12 V negativ jord strömförsörjning.
2. Läs dessa instruktioner noggrant.
3. Se till att koppla bort batteriets “–”-pol innan du
börjar. Detta för att förhindra kortslutning under
installationen. (Figur 1)
1) Innan du börjar

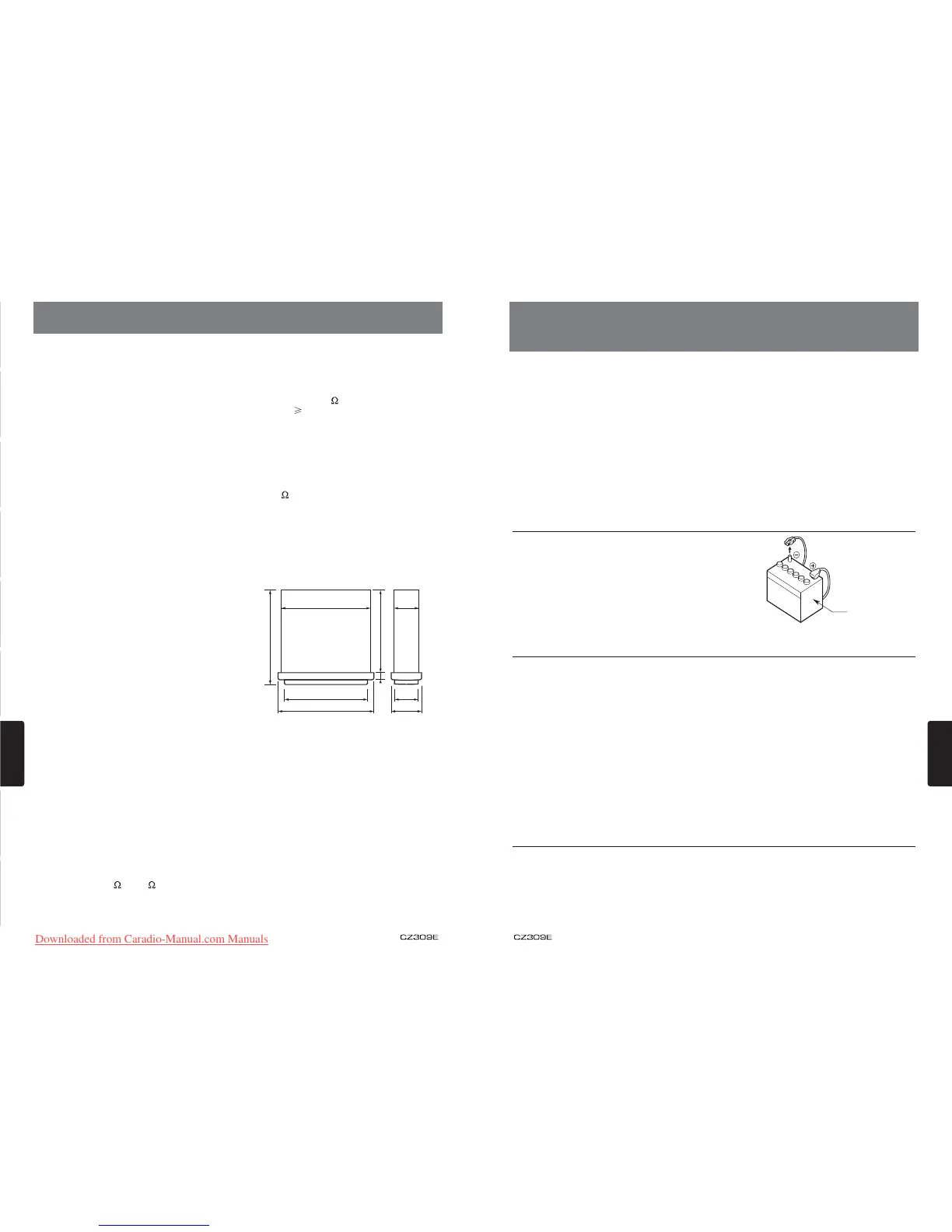

Bilbatteri
Figur 1
FM-mottagare
Frekvensområde: 87,5–108,0 MHz (Europa)
Användbar känslighet: 8 dB
Frekvensgång: 30 Hz-15 kHz
Stereoseparation: 30 dB (1kHz)
Signal/brus-förhållande: >55 dB
AM-mottagare
Frekvensområde: 531–1602 kHz
Användbar känslighet (S/N=20 dB): 30 dB
CD
System: Digital Compact Disc audiosystem
Frekvensgång: 20 Hz–20 kHz
Signal/brus-förhållande: >75 dB
Total harmonisk distorsion: Mindre än 0,1% (1 kHz)
Kanalseparation: >60 dB
MP3/WMA-läge
MP3 sampling rate: 8 kHz till 48 kHz
MP3 bit rate: 8 kbps till 320 kbps / VBR
WMA bit rate: 8 kbps till 320 kbps
Logiskt format: ISO9660 level 1,2
Joliet eller Romeo fi lsystem
USB
Specifi kation: USB 1.0/2.0
Spelbara ljudformat:
MP3 (.mp3): MPEG 1/2/Audio Layer-3
WMA (.wma): Ver 7/8/9.1/9.2
Bluetooth
Specifi kation: Bluetooth Ver. 2.0
Profi l: HFP (Hands-Free Profi le)
OPP (Object Push Profi le)
A2DP (Advanced Audio Distribution Profi le)
Sänd/Ta emot känslighet: Class 2
Audioförstärkare
Max. ute ekt:
160 W (40 W × 4)
Ute ekt:
4 × 22 W (DIN 45324, +B=14,4 V)
Högtalarimpedans: 4 (4 till 8 tolerans)
7. TEKNISKA DATA
Inmatning
Audio in-känslighet
Hög: 0,65 V (vid 2 V ute ekt)
Med: 1,3 V (vid 2 V ute ekt)
Låg: 2,0 V (vid 2 V ute ekt)
(in-impedans 10 k
eller mer)
Aux-in-nivå: 500m V
Övrigt
Spänning nätaggregat:
14,4 VDC (10,8 till 15,6 V tolerans), negativ jord
Förförstärkare ute ekt:
2,0 V (CD-uppspelningsläge: 1 kHz, 0 dB,
10 k last)
Säkring: 15 A
Huvudenhetens dimensioner:
188 mm bredd × 58 mm höjd × 190 mm djup
Huvudenhetens vikt: 1,42 kg
Fjärrkontrollens dimensioner:
52,5 mm bredd × 7,8 mm höjd × 115,5 mm djup
Fjärrkontrollens vikt:
36 g (inklusive batteri)
172 mm
188 mm
58 mm
160 mm
19 mm
46 mm
50 mm
178 mm
190 mm
Anmärkningar:
• Specifi kationerna uppfyller JEITA-standar-
der.
• Rätt till ändringar förbehålles, i syfte att
uppnå ytterligare förbättringar.
