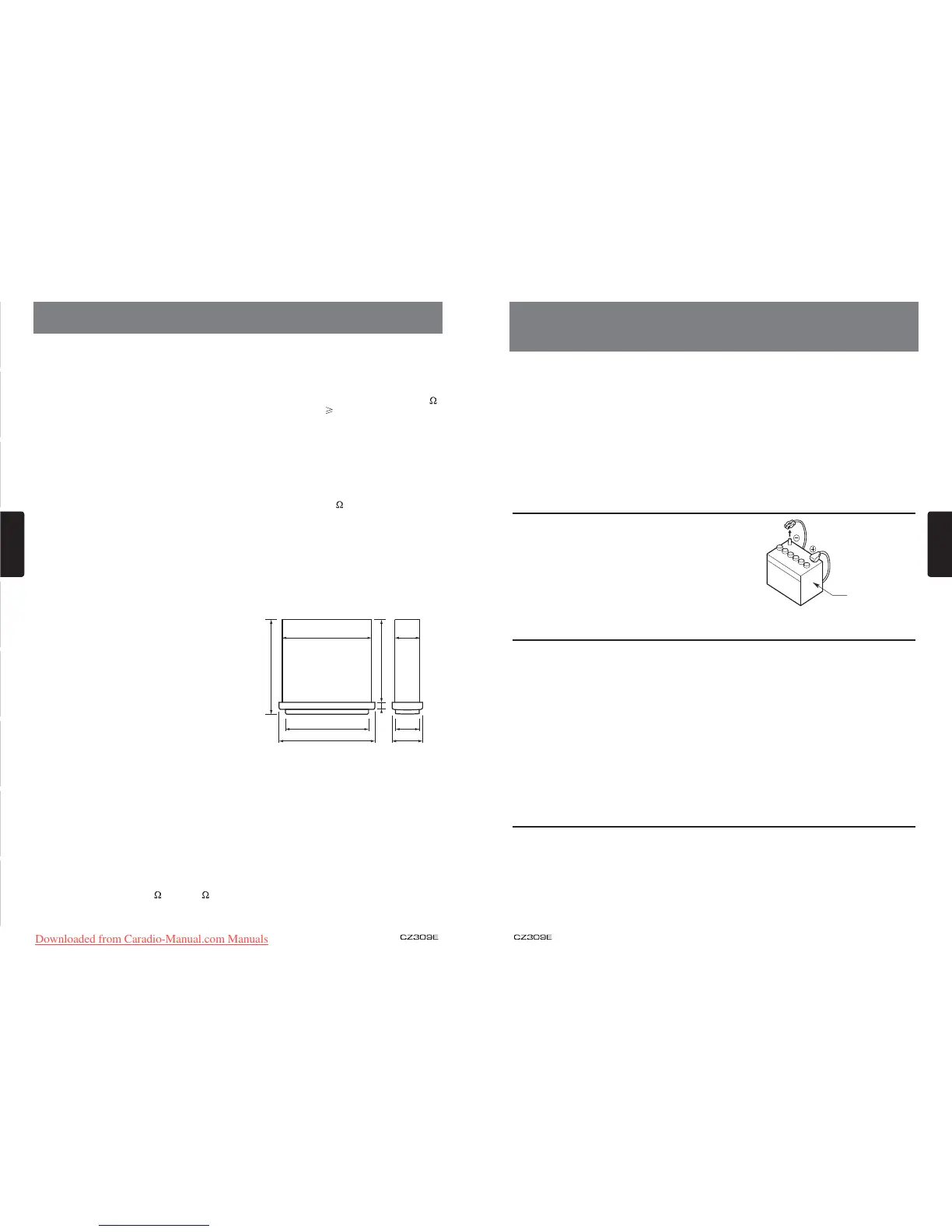

22 23
8. GUIDA ALL’INSTALLAZIONE E AL
COLLEGAMENTO DEI FILI
Unità sorgente .............................................. 1
Pannello anteriore ......................................... 1
Piastra guarnizione ....................................... 1
Manuale dell’utente....................................... 1
Viti M5 × 6 mm .............................................. 4
Chiave a L ..................................................... 2
Cuscino in gomma ........................................ 1
Connettore fi li ................................................ 1
Telecomando (con batteria) .......................... 1
Scatola DCP ................................................. 1
Microfono ...................................................... 1
2) Contenuto dell’imballaggio
3) Avvertenze generali
1. Non aprire l’unità principale. All’inter-
no non vi sono parti revisionabili. Se
durante l’installazione qualcosa do-
vesse penetrare nell’unità, consultare
il rivenditore o un centro assistenza
autorizzato Clarion.
2. Per pulire la scatola, utilizzare un pan-
no morbido e asciutto. Mai utilizzare
un panno ruvido, diluente, benzina,
alcol o altro. Per lo sporco ostinato,
applicare dell’acqua fredda o calda su
un panno morbido e pulire con cura.
SOMMARIO
1) PRIMA DI INIZIARE ............................................................... 23
2) CONTENUTI DELL’IMBALLAGGIO ....................................... 23
3) AVVERTENZE GENERALI .................................................... 23
4) AVVERTENZE SULL’INSTALLAZIONE .................................. 24
5) INSTALLAZIONE DELL’UNITA’ SORGENTE ......................... 24
6) RIMOZIONE DELL’UNITA’ SORGENTE ................................ 26
7) CABLAGGI E COLLEGAMENTI ............................................ 27
8) COLLEGAMENTO DEGLI ACCESSORI ............................... 28
1. Il set è destinato esclusivamente all’uso in
automobili con alimentazione a 12 V con messa
a terra negativa.
2. Leggere attentamente le istruzioni.
3. Assicurarsi di scollegare la morsettiera della bat-
teria “–” prima di iniziare. Ciò servirà a prevenire
cortocircuiti durante l’installazione. (Figura 1)
1) Prima di iniziare
Batteria dell’auto
Figura 1
Sintonizzatore FM
Gamma di frequenza: 87,5–108,0 MHz (Europa)
Sensibilità utile: 8 dB
Risposta in frequenza: 30 Hz-15 kHZ
Separazione stereo: 30 dB (1kHz)
Rapporto segnale/rumore: >55 dB
Sintonizzatore AM
Gamma di frequenza: da 531 a 1602 kHz
Sensibilità utile (Segnale/Rumore=20 dB): 30 dB
CD
Sistema: sistema audio Digital Compact Disc
Risposta in frequenza: 20 Hz–20 kHz
Rapporto segnale/rumore: >75 dB
Distorsione armonica totale: inferiore a 0,1% (1 kHz)
Separazione canali: >60 dB
Modalità MP3/WMA
Frequenza di campionamento MP3: da 8 kHz
a 48 kHz
Bit rate MP3: da 8 kbps a 320 kbps / VBR
Bit rate WMA: da 8 kbps a 320 kbps
Formato logico: sistema fi le livello ISO9660 1, 2
Joliet o Romeo
USB
Specifi ca: USB 1.0/2.0
Formati audio riproducibili:
MP3 (.mp3): MPEG 1/2/Audio Layer-3
WMA (.wma): Ver. 7/8/9.1/9.2
Bluetooth
Specifi ca: Bluetooth Ver. 2.0
Profi lo: HFP (Hands-Free Profi le)
OPP (Object Push Profi le)
A2DP (Advanced Audio Distribution Profi le)
Sensibilità di mandata/ricezione: Classe 2
Amplifi catore audio
Uscita potenza massima:
160 W (40 W × 4)
Uscita di potenza:
4 × 22 W (DIN 45324, +B = 14,4 V)
Impedenza dell’altoparlante: 4 (da 4 a 8 am-
messo)
7. SPECIFICHE
Ingresso
Sensibilità ingresso audio:
Alta: 0,65 V (uscita a 2 V)
Media: 1,3 V (uscita a 2 V)
Bassa: 2,0 V (uscita a 2 V)
(impedenza di ingresso pari o superiore a 10 k )
Livello ingresso Aux: 500m V
Generali
Tensione di alimentazione:
14.4 VDC (da 10,8 a 15,6 V ammesso), messa
a terra negativa
Tensione di uscita del preamplifi catore:
2,0 V (modalità di riproduzione CD: carico
di 1 kHz, 0 dB, 10 k )
Fusibile: 15 A
Dimensioni dell’unità principale:
188 mm larghezza × 58 mm altezza × 190 mm
profondità
Peso dell’unità principale: 1,42 kg
Dimensioni del telecomando:
52,5 mm larghezza × 7,8 mm altezza
× 115,5 mm profondità
Peso del telecomando:
36 g (inclusa la batteria)
172 mm
188 mm
58 mm
160 mm
19 mm
46 mm
50 mm
178 mm
190 mm
Note:
• Le specifi che sono conformi agli standard
JEITA.
• Le specifiche ed il design sono soggetti
a cambiamenti senza preavviso per ulterio-
ri migliorie.
