22 23
8. GUIDE D'INSTALLATION / DE
CONNEXION DES FILS
Unité principale ............................................. 1
Panneau avant .............................................. 1
Plaque d'ajustement ..................................... 1
Mode d'emploi et manuel d'installation ......... 1
Vis M5 × 6 mm .............................................. 4
Clé en L ........................................................ 2
Coussinet en caoutchouc ............................. 1
Connecteur de fi l ........................................... 1
Télécommande (avec pile)............................ 1
Boîtier DCP ................................................... 1
Micro ............................................................. 1
2) Contenu de l'emballage
3) Précautions générales
1. N'ouvrez sous aucun prétexte le boîtier
de l'unité principale. Il ne contient aucune
pièce réparable par l'utilisateur. Si vous
laissez tomber une pièce quelconque
à l'intérieur de l'appareil pendant l'instal-
lation, veuillez consulter votre revendeur
ou un centre de réparation Clarion agréé.
2. Utilisez un chi on sec et doux pour
nettoyer le boîtier. N'utilisez jamais de
chi on rugueux, de diluant, de benzine,
ou d'alcool, etc. Pour les endroits très
sales, imprégnez légèrement un chi on
doux d'eau froide ou tiède, puis frottez
doucement pour enlever la crasse.
TABLE DES MATIÈRES
1) PRÉPARATIFS ....................................................................... 23
2) CONTENU DE L'EMBALLAGE .............................................. 23
3) PRÉCAUTIONS GÉNÉRALES .............................................. 23
4) PRÉCAUTIONS D'INSTALLATION ........................................ 24
5) INSTALLATION DE L'UNITÉ PRINCIPALE ............................ 24
6) DÉMONTAGE DE L'UNITÉ PRINCIPALE .............................. 26
7) CÂBLAGES ET CONNECTEURS ......................................... 27
8) BRANCHEMENT DES ACCESSOIRES ................................ 28
1. Cet appareil a été conçu exclusivement pour les
véhicules diposant d'une alimentation de 12 V
à masse négative.
2. Veuillez lire attentivement ces instructions.
3. Veillez à débrancher la borne « – » de la batterie
avant de commencer. Ceci a pour but d'éviter les
courts-circuits lors de l'installation. (Figure 1)
1) Préparatifs
Batterie du
véhicule
Figure 1
Syntoniseur FM
Plage des fréquences : 87,5–108,0 MHz (Europe)
Sensibilité utilisable : 8 dB
Réponse en fréquence : 30 Hz-15 kHz
Séparation stéréo : 30 dB (1kHz)
Rapport signal/bruit : >55 dB
Syntoniseur AM
Plage de fréquences : 531–1602 kHz
Sensibilité utilisable (S/N=20 dB) : 30 dB
CD
Système : Système audio pour disque compact nu-
mérique
Réponse en fréquence : 20 Hz–20 kHz
Rapport signal/bruit : >75 dB
Distorsion harmonique totale : inférieure à 0,1%
(1 kHz)
Séparation des canaux : >60 dB
Mode MP3 / WMA
Débit d'échantillonage MP3 : 8 kHz à 48 kHz
Débit binaire MP3 : 8 kbps à 320 kbps / VBR
Débit binaire WMA : 8 kbps à 320 kbps
Format logique : format de fi chier ISO9660 niveau 1, 2
Joliet ou Romeo
USB
Caractéristiques : USB 1.0/2.0
Formats audio compatibles :
MP3 (.mp3): MPEG 1/2/Niveau audio-3
WMA (.wma): Ver 7/8/9.1/9.2
Bluetooth
Caractéristiques : Bluetooth Ver. 2.0
Profi ls disponibles : HFP (profi l de kit mains libres)
OPP (profi l de transfert d'objets)
A2DP (profi l de distribution
audio avancée)
Sensibilité de transmission/réception : classe 2
Amplifi cateur audio
Sortie de puissance maximale :
160 W (40 W × 4)
Sortie de puissance :
4 × 22 W (DIN 45324, +B=14,4 V)
Impédance des enceintes : 4 (de 4 à 8 autorisés)
7. CARACTÉRISTIQUES TECHNIQUES
Entrée
Sensibilité de l'entrée audio :
Elevée : 0,65 V (pour une sortie à 2 V)
Moyenne : 1,3 V (pour une sortie à 2 V)
Basse : 2,0 V (pour une sortie à 2 V)
(impédance d'entrée 10 k
ou plus)
Niveau de l'entrée Aux : 500m V
Généralités
Tension de la source d'alimentation :
14,4 V CC (de 10,8 à 15,6 V autorisés), masse
négative
Tension de sortie du pré-amp :
2.0 V (mode de lecture CD : 1 kHz, 0 dB, charge
de 10 k )
Fusible : 15 A
Dimensions de l'unité principale :
188 mm de largeur × 58 mm de hauteur ×
190 mm de profondeur
Poids de l'unité principale : 1,42 kg
Dimensions de la télécommande :
52,5 mm de largeur × 7,8 mm de hauteur ×
115,5 mm de profondeur
Poids de la télécommande :
36 g (pile comprise)

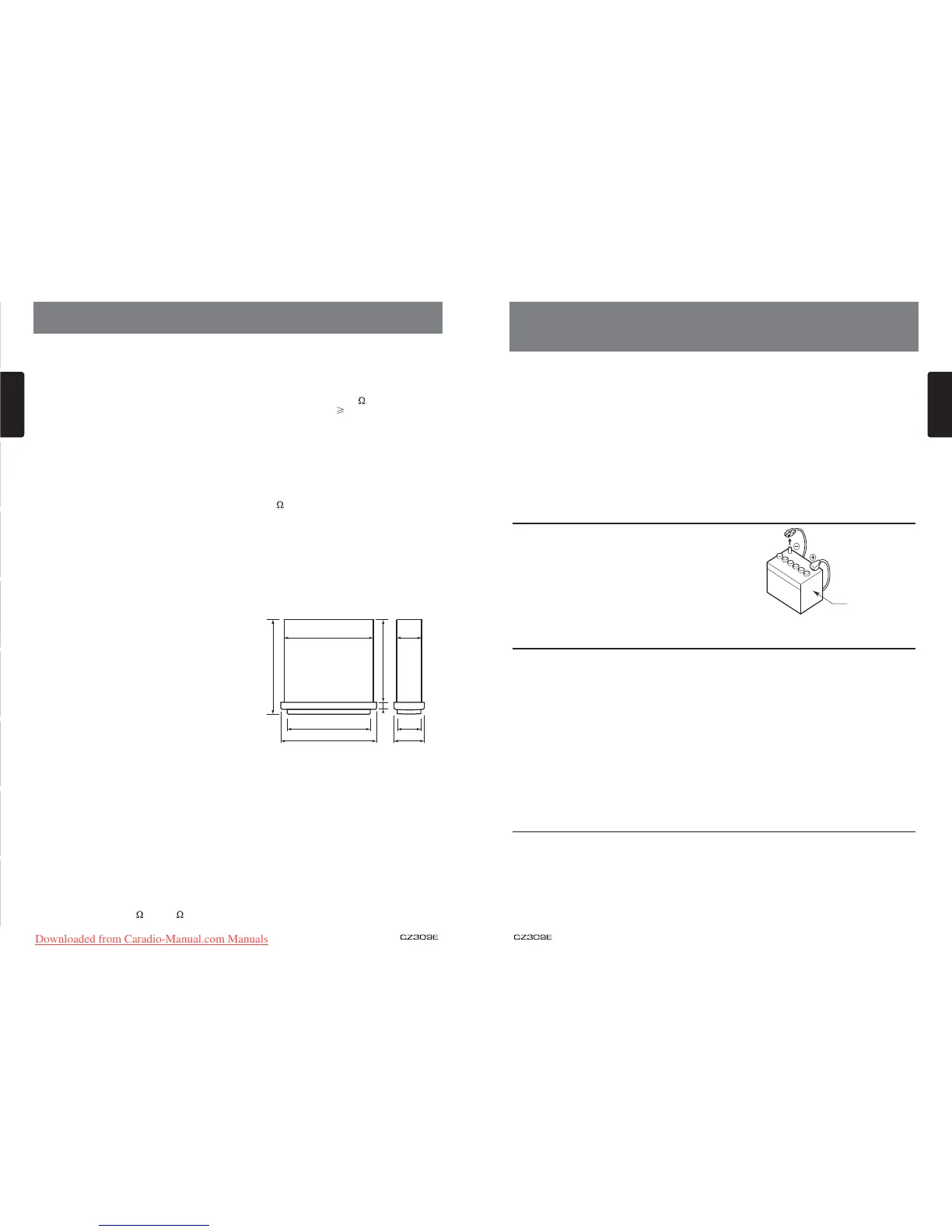

172 mm
188 mm
58 mm
160 mm
19 mm
46 mm
50 mm
178 mm
190 mm
Remarques :
• Les spécifi cations sont conformes aux nor-
mes JEITA.
• Dans un esprit d'amélioration constante,
les spécifi cations et l'apparence sont sus-
ceptibles d'être modifi ées sans préavis.
