Français
Mode d’emploi
M508
39
1. Cet ensemble est destiné exclusivement à un us-
age dans les embarcations équipées d’un bloc d’al-
imentation de 12 V avec mise à la terre négative.
2. Lisez attentivement les présentes instructions.
3. Prenez soin de débrancher la borne négative « – »
de la batterie avant de commencer. Cette opération
préliminaire vise à prévenir les courts-circuits lors
de l'installation. (Figure 1)
1. Préparez tous les articles nécessaires à l'installation
de l'appareil source avant de commencer.
2. Installez l'appareil à 30° du plan horizontal. (Figure 2)
3. S'il est nécessaire d'effectuer certains travaux sur
la carrosserie, comme percer des trous, consultez
d'abord votre concessionnaire.
1. Placez le support de montage dans le tableau
de bord et, à l'aide d'un tournevis, repliez chaque
languette du support de montage universel vers l'in-
térieur, puis xez les languettes.
2. Câblez comme illustré dans la section 7.
3. Insérez l’appareil source dans le support de mon-
tage jusqu'à ce qu’il s'enclenche en position.
4. Veillez à ce que toutes les griffes de la partie
supérieure et inférieure de la garniture soient en-
gagées.
Remarque : 1. Certains modèles d'embarcations
nécessitent une trousse d'installation
spéciale pour une installation correcte.
Consultez votre détaillant Clarion
pour plus de renseignements.
2. Serrez fermement la languette avant
pour éviter que l'appareil source ne
se desserre.
•
Dimensions d'ouverture de la console
4. Utilisez les vis fournies pour l'installation. L'utilisation
d'autres vis peut causer des dommages. (Figure 3)
1. Ne pas ouvrir le boîtier. Il renferme des pièces non réparables par l'utilisateur. Si un objet tombe dans l'ap-
pareil pendant l'installation, consultez votre détaillant ou contactez un centre de réparations Clarion agréé.
2. Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais un chiffon rugueux, un diluant, du
benzène, de l'alcool, etc. Pour enlever la poussière tenace, imbibez un chiffon doux d'un peu d'eau chaude
ou froide et enlevez délicatement la poussière en essuyant.

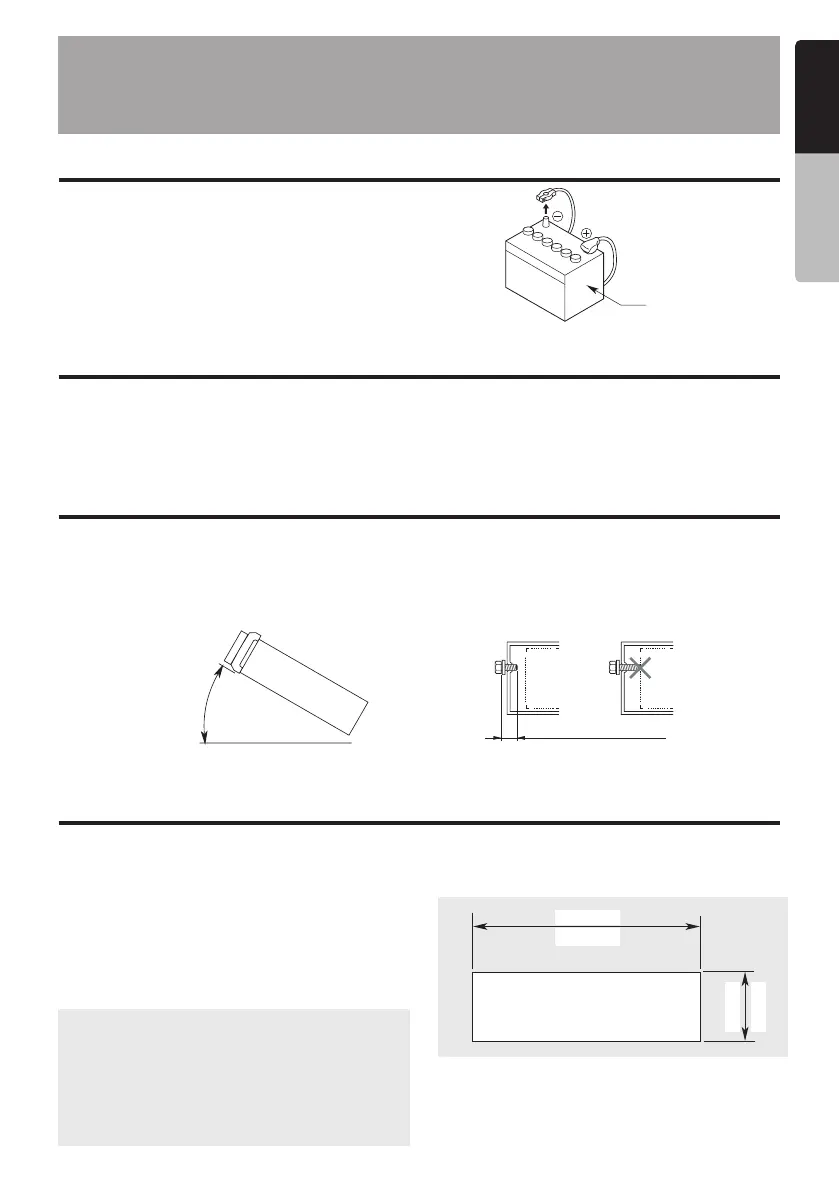

8. INSTALLATION ET
BRANCHEMENT DES CÂBLES
1. Avant de commencer
3. Précautions d'installation
4. Installation de l'unité source
2. Précautions générales
Batterie
Figure 1
Figure 2 Figure 3
Châssis Châssis
Endommagement
6 mm max. (Vis M5)
Max 30°
7 3/16 po
(182 mm)
Trou
2 1/8 po
53 mm
