Clarion M508 User Manual

Español
Manual de usuario
M508
59
1. Este dispositivo es para uso exclusivo en embar-
caciones equipadas con fuente de alimentación
de 12 V con conexión a tierra negativa.
2. Lea atentamente estas instrucciones.
3. Asegúrese de desconectar el terminal “–” de la
batería antes de comenzar. Esto sirve para evitar
cortocircuitos durante la instalación. (Figura 1)
1. Antes de comenzar, prepare todos los elementos
necesarios para instalar la unidad fuente.
2. Instale la unidad a 30° del plano horizontal. (Figura 2)
3. Consulte antes a su distribuidor si tiene que
realizar alguna modicación en la carrocería de la
embarcación (por ejemplo, hacer oricios).
1. Coloque el soporte de montaje dentro del tablero de
instrumentos. Con un desarmador, empuje hacia el
interior los topes del soporte y trábelos.
2. Conecte los cables como se muestra en la sección 7.
3. Inserte la unidad fuente en el soporte de montaje
hasta que trabe.
4. Ajuste la parte superior y la parte inferior del bastidor
de modo que todas las lengüetas queden trabadas.
Nota: 1. Algunos modelos de embarcación requieren
kits de montaje especiales para poder instalar
el equipo correctamente. Consulte a su dis-
tribuidor Clarion para obtener más detalles.
2. Trabe los topes frontales de forma segura
para evitar que la unidad fuente se afloje.
•
Dimensiones de apertura de la consola
4. Use los tornillos que se incluyen para la insta-
lación. Si utiliza otros tornillos, el equipo podría
dañarse. (Figura 3)
1. No abra la carcasa. No contiene piezas que el usuario pueda reparar. Si durante la instalación cayera
algo dentro de la unidad, consulte a su distribuidor o en un centro de servicio técnico Clarion autorizado.
2. Use un paño suave y seco para limpiar la carcasa. Nunca utilice paños ásperos, diluyente, bencina,
alcohol o similares. Para manchas difíciles de quitar, aplique una pequeña cantidad de agua fría o tibia en
un paño suave y limpie con delicadeza.

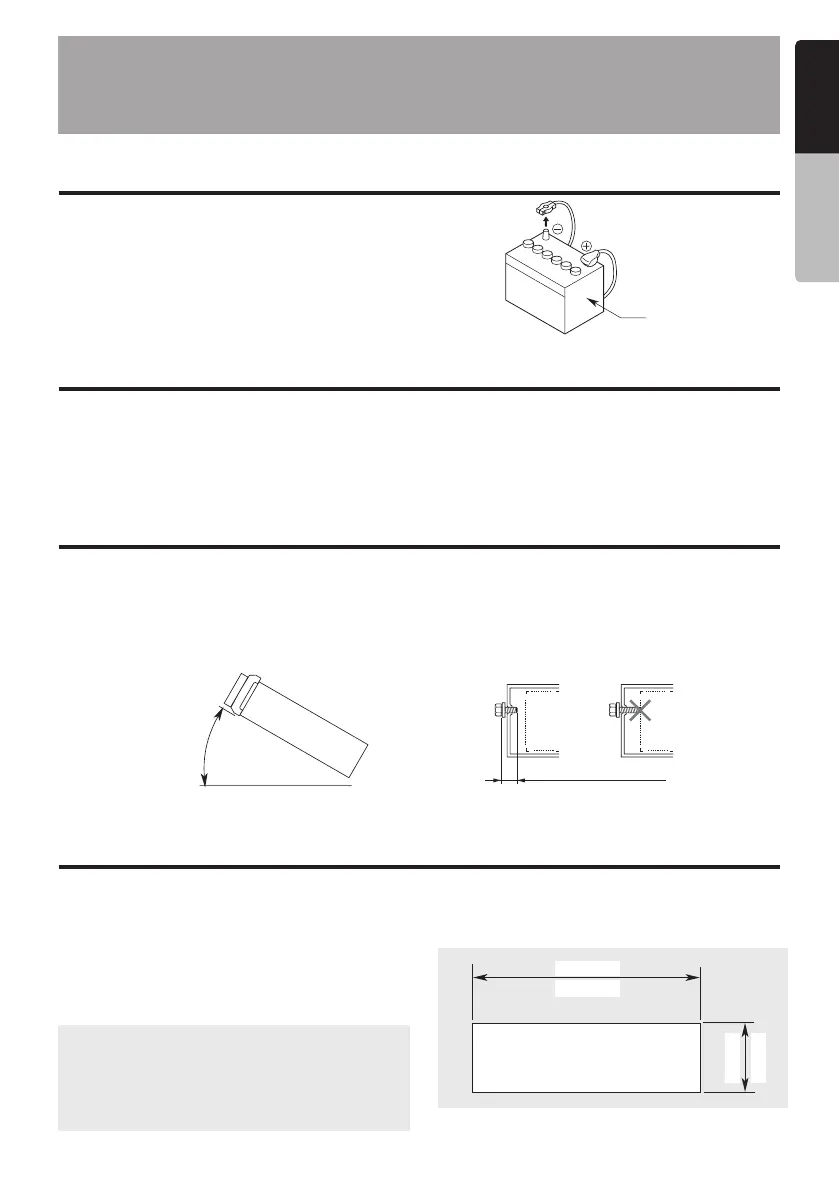

8. INSTALACIÓN Y CONEXIÓN
DE CABLES
1. Antes de comenzar
3. Precauciones para la instalación
4. Instalación de la unidad fuente
2. Precauciones generales
Batería
Figura 1
Figura 2 Figura 3
Chasis Chasis
Daño
Máx. 6 mm (tornillo M5)
Máx. 30°
7-3/16”
(182 mm)
Oricio
2-1/8”
53 mm
