16
MANUEL D’INSTALLATION GLOBE 3800
K.O.
O.K.
MISE EN PLACE DES ELEMENTS DU SYSTEME
Tous les éléments du système doivent être mis en
place dans des endroits difficilement accessibles et
loin des sources de chaleur.
Centrale d’alarme
A fixer dans le compartiment moteur,
en l’orientant de la manière indiquée.
Détecteur à ultrasons (s’il est prévu)
Installez les têtes sur la partie haute des montants du pare-brise avant ou de la lunette arrière,
en veillant à ce qu’elles ne soient pas couvertes par les pare-soleil abaissés. Si la voiture a le toit
ouvrant, il ne faut pas installer les têtes sur la planche de bord.
Vérifiez la bonne orientation des têtes pendant l’exécution du test de fonctionnement du système.
Ce système d’alarme monte un détecteur qui n’exige aucun réglage. Il s’adapte à tout type de
voiture, quel que soit le volume de l’habitacle.
Détecteur de bris de glace (s’il est prévu)
Nous recommandons de placer le microphone au centre de la voiture, mieux encore sur le
tableau de bord en l’orientant vers la lunette arrière. Cette position permet d’obtenir une sensibilité
uniforme. Le détecteur peut être utilisé en l’associant au détecteur à ultrasons. Pour les modalités
de connexion, veuillez consulter les dessins au centre du manuel.
Bouton du capot
L’installation du bouton est indispensable pour permettre l’accès aux procédures de
programmation de l’alarme et à l’apprentissage des signaux de commande des verrouillages
centralisés et des indicateurs de direction.
A la fin de l’installation, vérifiez que le capot presse le bouton pour au moins 5 mm. Le bouton ne
doit pas appuyer sur les panneaux insonorisants ou sur la tôle extérieure de la carrosserie car
ces matériaux pourraient se déformer.
Panneau de contrôle
A installer sur le tableau de bord car le bouton doit se trouver dans une position facile et l’indicateur
à LED doit être visible même par l’utilisateur. En effet le panneau a une fonction dissuasive (LED
+ bouton), mais il sert aussi pendant les opérations de programmation et pour celles de
reconnaissance de l’utilisateur.
CONNEXIONS ELECTRIQUES
Se rapporter aux schémas électriques annexés pour la réalisation des connexions.
• Mettez en place le câblage d’alarme avec le câblage du véhicule.
• Dérivez la masse d’un point de masse original du véhicule.
• Avant de brancher de nouveau la batterie, assurez-vous que le positif et le négatif du système
d’alarme ont été reliés.
33
GLOBE 3800 INSTALLATION MANUAL
O
N
ON
OFF
OFF
IGN +15
ALARM
DISARMED

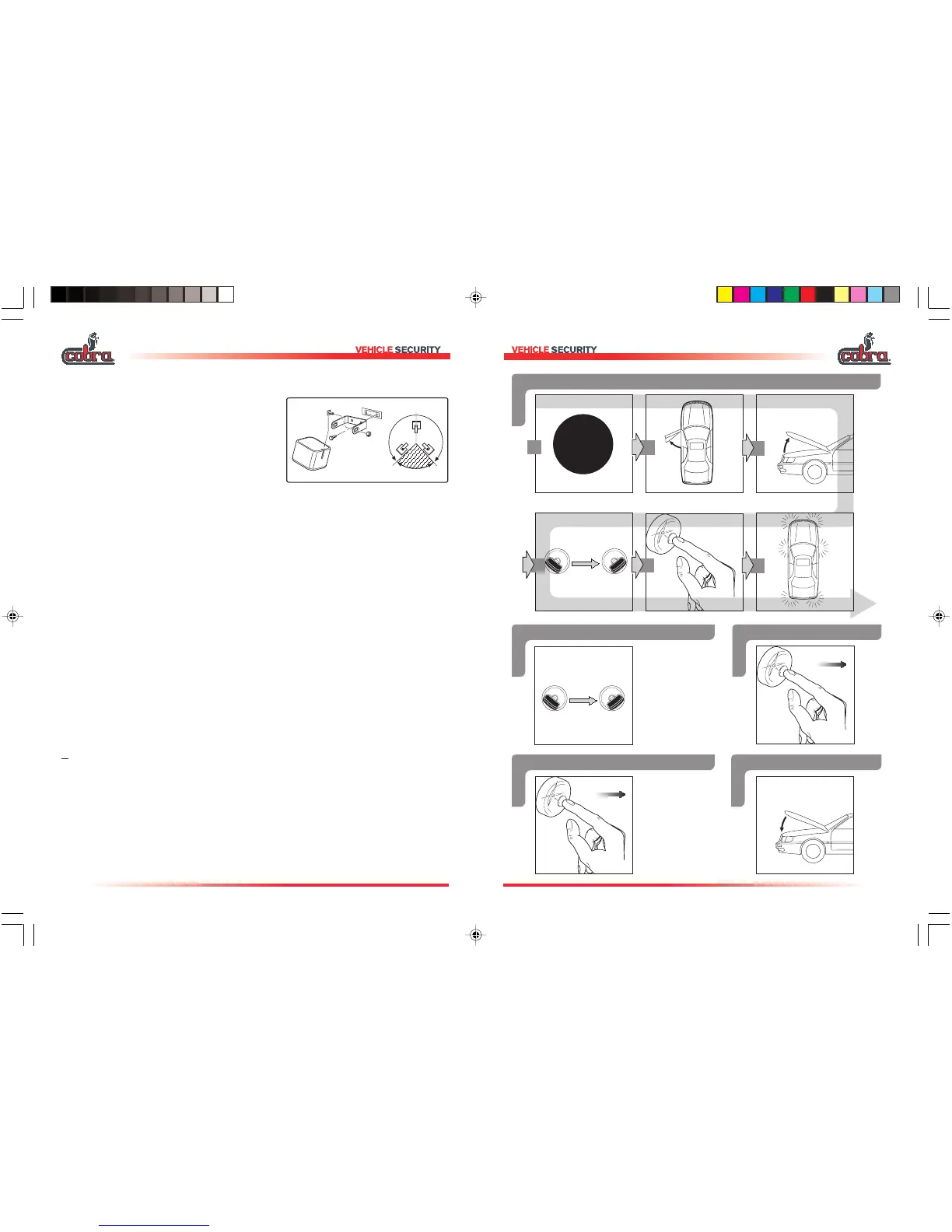

HOW TO START PROGRAMMING
C
B
A
D
OK
HOW TO CHANGE TABLE
O
N
ON
OFF
OFF
HOW TO CHANGE LINE
HOW TO GO OUT
HOW TO ACTIVATE/DEACTIVATE A FUNCTION
E
F
PIN code
MAX. 1 s
MIN. 2 s
06DE2086A.pmd 17/01/2005, 14.3016
