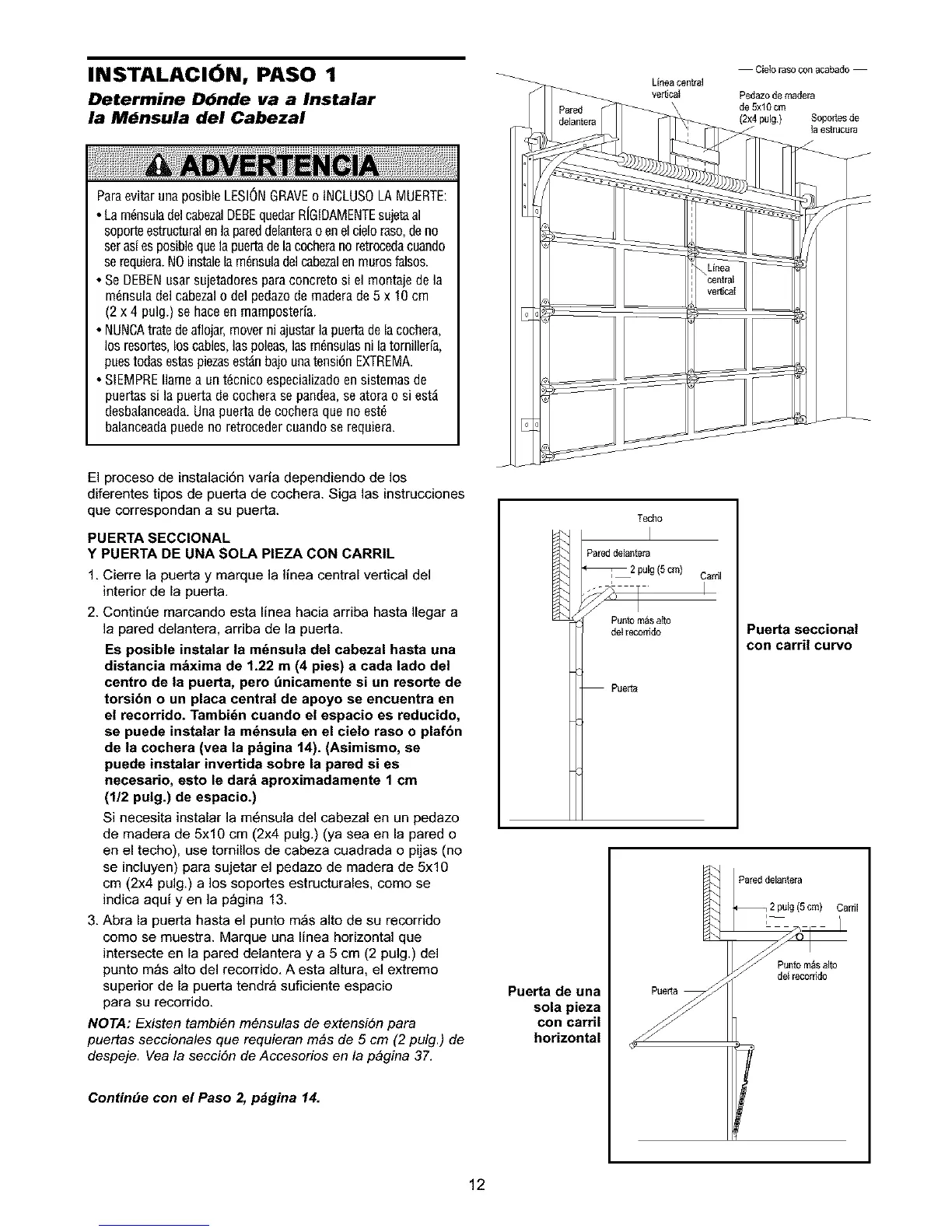

|NST_LAC|_N r _SO 1 _ Lineacentral Cie_orasoconacabado
ve_cat
Determine Dbnde va a Instalar
la M_nsula del Cabezal
Pedazo de madera
de 5xl 0 cm
(2x4 pulg) Soportes de
18 _slrucur8
ParaevitarunaposibleLESIONGRAVEo INCLUSOLAMUERTE:
• Lam_nsuladelcabezalDEBEquedarR[GIDAMENTEsujetaal
soporteestructuralenlapareddelanteraoenelcieloraso,deno
seras[esposiblequelapaertadelacocheranoretrocedacuando
serequiera.NOinstalelam_nsuladelcabezalenmurosfalsos.
• SeDEBENusarsujetadoresparaconcretosi el montajedela
m_nsuladelcabezalo delpedazodemaderade5 x 10cm
(2x4 pulg.)sehaceenmamposteria.
• NUNCAtratedeaflojar,moverniajustarlapuertadelacochera,
losresortes,loscables,laspoleas,lasm_nsulasnilatornillerfa,
puestodasestaspiezasest_nbajounatensionEXTREMA.
• SIEMPREIlamea unt_cnicoespecializadoensistemasde
puertassi lapuertadecocherasepandea,seatorao si est_
desbalanceada.Unapuertadecocheraqueno est_
balanceadapuedeno retrocedercuandoserequiera.
El proceso de instalaciSn vada dependiendo de los
diferentes tipos de puerta de cochera. Siga las instrucciones
que correspondan a su puerta.
PUERTA SECCIONAL
Y PUERTA DE UNA SOLA PIEZA CON CARRIL
1. Cierre la puerta y marque la linea central vertical del
interior de la puerta.
2. ContinDe marcando esta linea hacia arriba hasta Ilegar a
]a pared delantera, arriba de la puerta.
Es posible instalar la m_nsula del cabezal hasta una
distancia m&xima de 1.22 m (4 pies) a cada lado del
centre de la puerta, pero t_nicamente si un resorte de
torsibn o un placa central de apoyo se encuentra en
el recerride. Tambi6n cuando el espacio es reducido,
se puede instalar la m_nsula en el cielo raso o plafbn
de la cochera (vea la p&gina 14). (Asimismo, se
puede instalar invertida sobre la pared si es
necesario, esto le darb aproximadamente 1 cm
(1/2 pulg.) de espacio.)
Si necesita instalar la m6nsula del cabezal en un pedazo
de madera de 5x10 cm (2x4 pulg.) (ya sea en la pared o
en el techo), use tornillos de cabeza cuadrada o pijas (no
se incluyen) para sujetar el pedazo de madera de 5x10
cm (2x4 pulg.) a los soportes estructurales, come se
indica aqui yen la p_gina 13.
3. Abra la puerta hasta el punto m_s alto de su recorrido
como se muestra. Marque una linea horizontal que
intersecte en la pared delantera y a 5 cm (2 pulg.) del
punto m_s alto del recorrido. A esta altura, el extremo
superior de la puerta tendr_ suficiente espacio
para su recorrido.
NOTA: Existen tambi6n m6nsulas de extensibn para
puertas seccienales que requieran m&s de 5 cm (2 pulg.) de
despeje. Vea la secciSn de Accesorios en la p&gina 37.
ContinUe con el Paso 2, p_gina 14.
Techo
Pareddelantera
2pulg(5cm) Carril
Punto m_sa_
delrecorrido
Puet_
Puerta seccional
con carril curve
Pareddelantera
CarriI
Puerta de una
sola pieza
con carril
horizontal
Punto m_salto
de_recorddo
12
