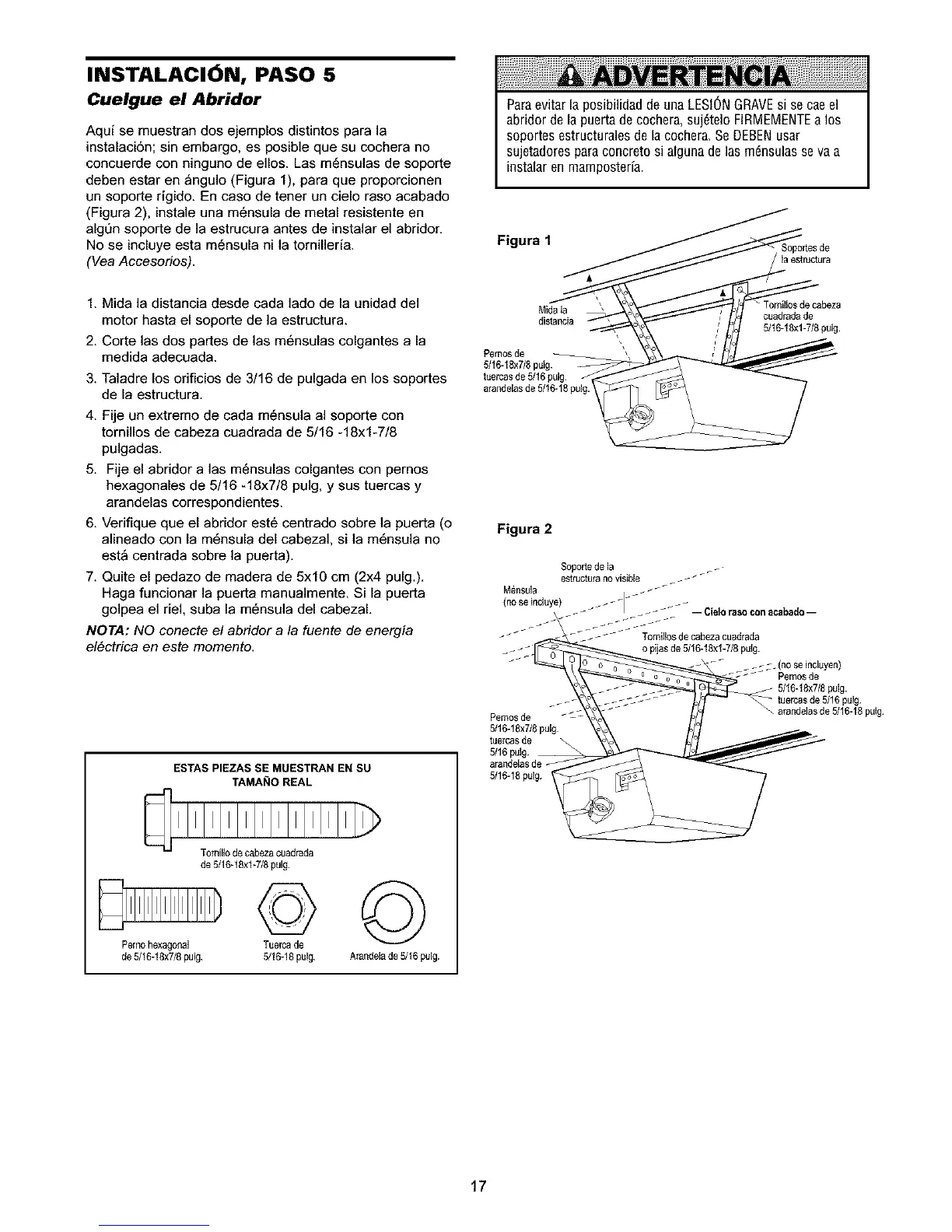

INSTALACION, PASO 5
Cuelgue el Abridor
Aqui se muestran dos ejemplos distintos para la
instalaci6n; sin embargo, es posible que su cochera no
concuerde con ninguno de ellos. Las m6nsulas de soporte
(:leben estar en _ngulo (Figura 1), para que proporcionen
un soporte rigido. En caso de tener un cielo raso acabado
(Figura 2), instale una m6nsula de metal resietente en
algt]n soporte de la estrucura antes de instalar el abridor.
No se incluye esta m6nsula ni la tornilleria.
(Vea Accesorios).
ParaevitarlaposibilidaddeunaLESIONGRAVEsisecaeel
abridordelapuertadecochera,suj61eloFIRMEMENTEalos
soportesestructuralesdelacochera,SeDEBENusar
sujetadoresparaconcretosialgunadelas m_nsulasseva a
instalaren mamposterfa.
Figura 1
SopoAesde
'laestructura
1. Mida la distancia desde cada lado de ia unidad del
motor hasta el soporte de la estructura.
2. Corte las dos partes de las m6nsulas colgantes a la
medida adecuada.
3. Taladre los orificios de 3/16 de pulgada en los soportes
de la estructura,
4. Fije un extremo de cada m6nsula al soporte con
tornillos de cabeza cuadrada de 5/16 -18xl-7/8
pulgadas.
5. Fije el abridor alas m6nsulas colgantes con pemos
hexagonales de 5/16 -18x7/8 pulg, y sus tuercas y
arandelas correspondientes.
6. Verifique que el abridor est6 centrado sobre la puerta (o
alineado con la m6nsula del cabezal, si la m6nsula no
est_ centrada sobre la puerta).
7. Quite el pedazo de madera de 5x10 cm (2x4 puig.).
Haga funcionar la puerta manualmente. Si la puerta
golpea el riel, suba la m6nsula del cabezal.
NOTA: NO conecte el abridor a la fuente de energia
el6ctrica en este momento.
ESTAS PIEZAS SE MtJESTRAN EN SU
TAMA I;I0 REAL
T0milio de cabezacuadrada
de 5/16qSxl-7/8 pulg.
©©
Pemo hexagoaal Tuercade
de 5/16-18x7/8pulg. 5/16-18pulg. A_andelade 5/t6 pulg.
Mida la
distancia
_rnos de
5/16-18x7/8pulg.
tuercasde 5/16pulg
arap,delas de 5J16-18pulg.
Tomillosde cabeza
cuadradade
5/16-18xl-718pulg
Figura 2
Pernosde - %c
5/16-18x7/8pulg
tuercas de \
5/16 pulg. __
_. (no se incluyen)
Pemosde
5/16-18x7/8pulg.
; pulg.
\ arandelasde 5/16-18putg
5/16-18pulg.
17
