Controlesy Caracteristicas
4
f
B
\
O
¢
E
D
P
F
H
9

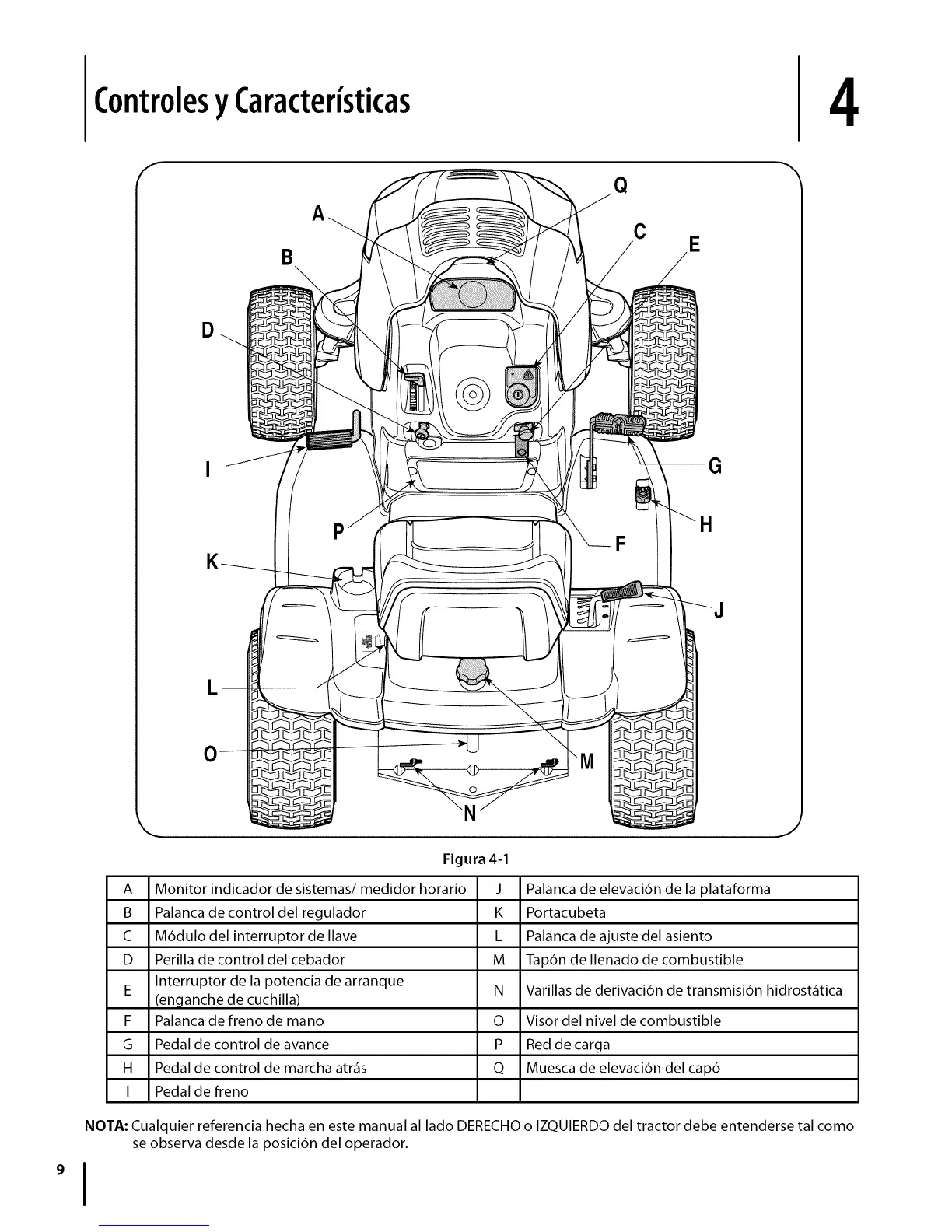

Figura 4-I
A Monitor indicador de sistemas/medidor horario J
B Palanca de control del regulador K
C M6dulo del interruptor de llave L
D Perilla de control del cebador M
E Interruptor de la potencia de arranque N
(en,ganche de cuchilla)
F Palanca de freno de mano 0
G Pedal de control de avance P
H Pedal de control de marcha atr_s Q
I Pedal de freno
J
Palanca de elevaci6n de la plataforma
Portacubeta
Palanca de ajuste del asiento
Tap6n de llenado de combustible
Varillas de derivaci6n de transmisi6n hidrost_tica
Visor del nivel de combustible
Red de carga
Muesca de elevaci6n del cap6
NOTA" Cualquier referencia hecha en este manual al lado DERECHO o IZQUIERDO del tractor debe entenderse tal como
se observa desde la posici6n del operador.
