Datalogic QuickScan QS2500 Quick Reference Guide

Quick Reference Guide 13
Installazione
Il lettore di codici a barre QS2500 Linear Imager è un lettore por-

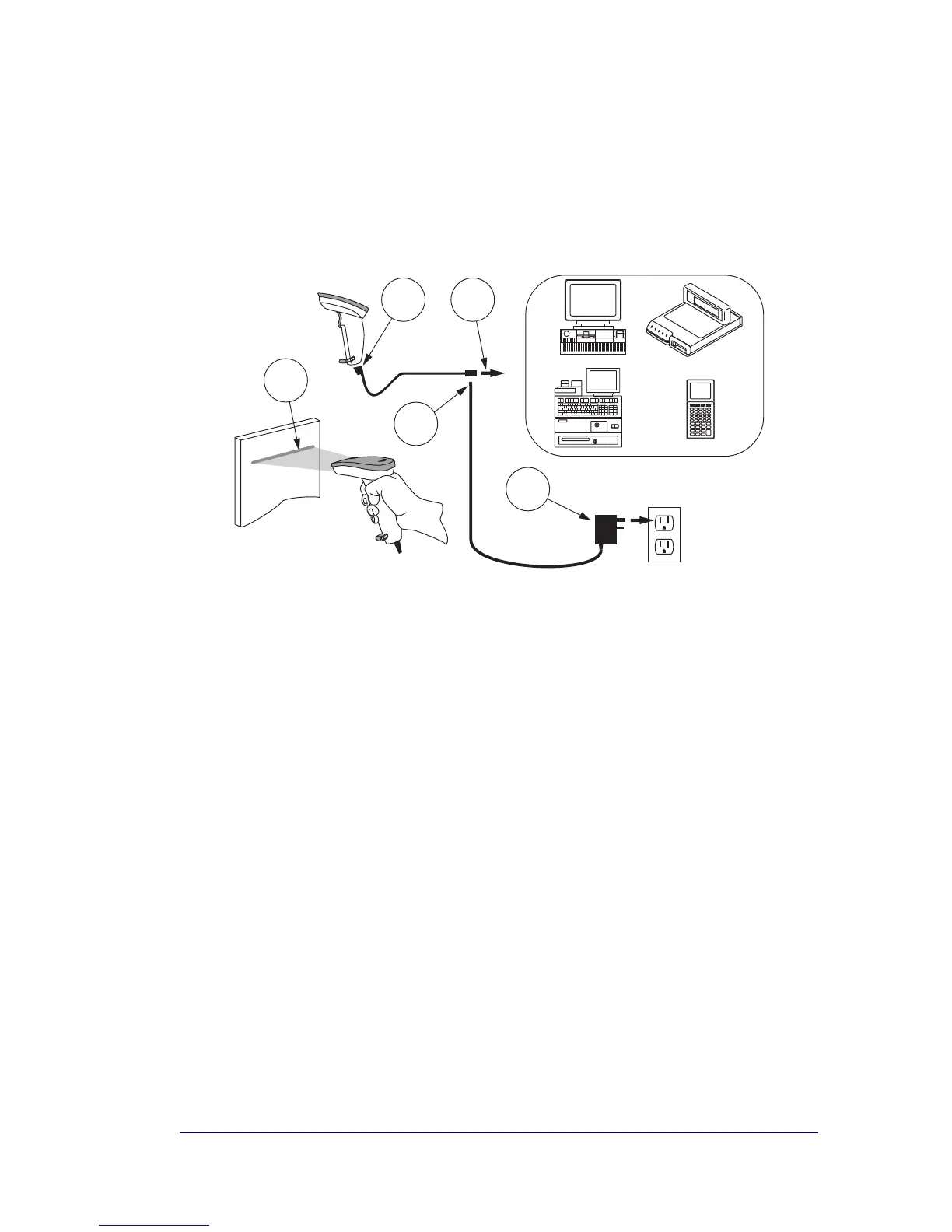

tatile di facile utilizzo. La seguente figura illustra le fasi di instal-
lazione del lettore. Spegnere il computer prima di collegare il
lettore. Se necessario, consultare il manuale fornito unitamente al
computer.
1. Collegare il cavo di interfaccia (I/F) al lettore.
2. Collegare il cavo di interfaccia (I/F) alla porta di comunicazi-
one del terminale.
3. Se necessario, collegare il cavo di alimentazione al connettore
del cavo I/F. I lettori di tipo P.O.T. (Power Off the Terminal)
non devono essere alimentati in quanto utilizzano l'alimen-
tazione del terminale.
4. Se necessario, collegare il trasformatore di CA alla presa a
muro.
5. Per verificare il funzionamento, puntare il lettore in direzione
di un codice a barre e premere il grilletto. Il lettore dovrebbe
emettere un unico tono per indicare che l'etichetta è stata
letta con successo.
L'installazione del lettore è terminata.
1 2
5
4
3
$4.50
$2.79
$3.99

Datalogic QuickScan QS2500 Specifications

General

Wavelength	660 nm
Maximum scan area	102/127 mm
Yaw reading angle	-75 - 75 °
Decoding standards	UPC A, E / EAN 8, 13 / JAN 8, 13, Code 128, Code 93, Pharmacode 39, Code 39, Codabar, Interleaved 2 - 5, Industrial 2 - 5, Matrix 2 - 5, GS1 DataBar, UK/Plessey, MSI/Plessey, Code 16K, Telepen, PDF-417, Code 11
Pitch reading angle	-60 - 60 °
Input voltage	5 V
Power consumption	250 mA
Dimensions (WxDxH)	74 x 114 x 185 mm
Certification	UL, cUL, FCC-A, EN 55022-B, VCCI-A, IEC 60825 Class 1 LED, EU RoHS
Product color	Gray
Storage temperature (T-T)	-30 - 65 °C
Operating temperature (T-T)	0 - 45 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	179 g
