1. Yuva 0 (Ethernet ve Fiber Kanal
modüllerini destekler)
2. Yuva 1 (yalnızca Ethernet modüllerini
destekler)
3. Yuva 2 (yalnızca Ethernet modüllerini
destekler)
4. Yuva 3 (yalnızca Ethernet modüllerini
destekler)
5. Dört 40GbE QSFP+ bağlantı noktası
(her bir bağlantı noktası AYRICA 4 ×
10GbE modunu da destekler)
NOT: Sistem durumu için LED göstergeleri, kasanın her iki yanında bulunur. Fan ve güç
durumu LED'leri, Elektrik Bağlantısı panelinde bulunur.
Elektrik Paneli
Platformun Elektrik paneli tarafı, fan ve güç modüllerini içerir.

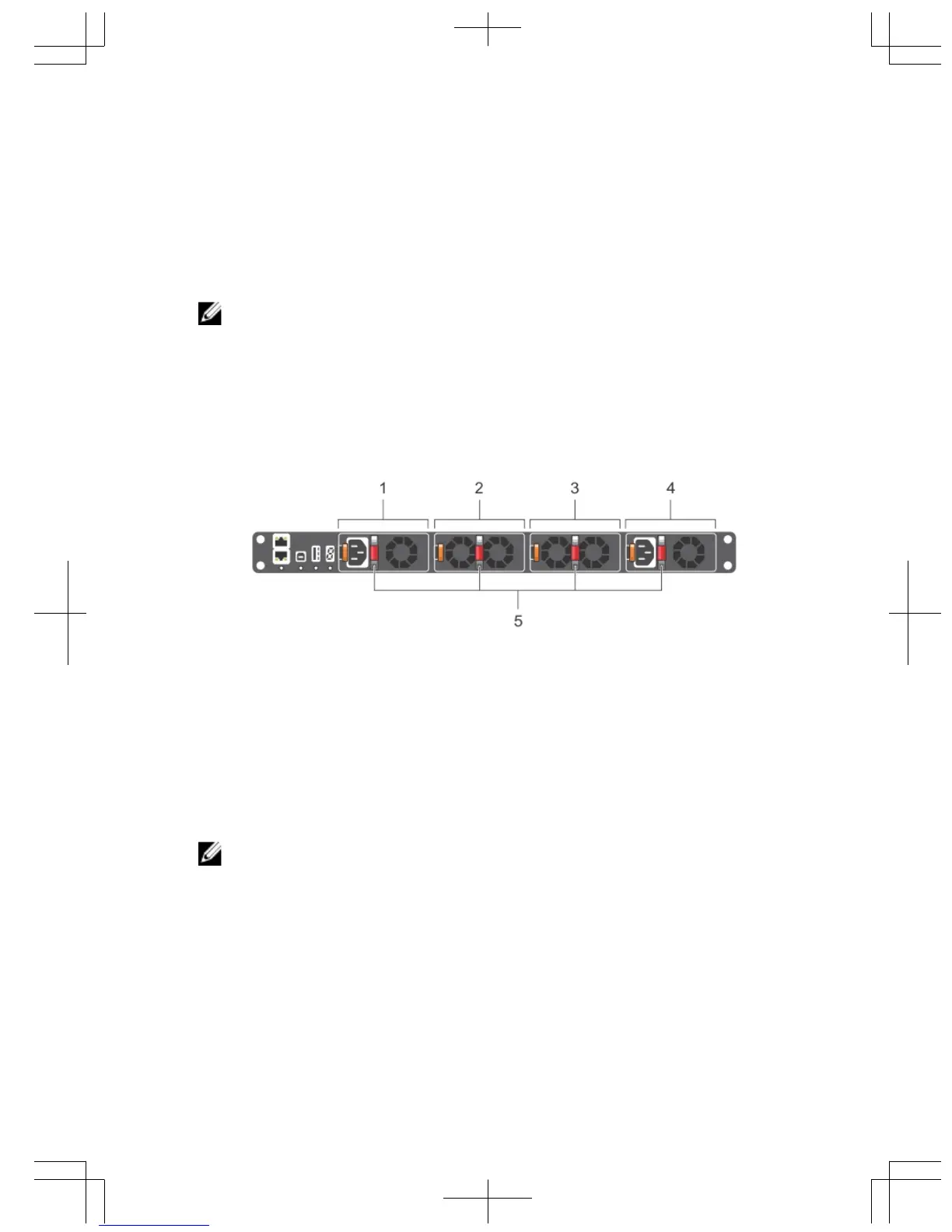

Rakam 3. S5000 Güç Kaynakları ve Fan Modülleri
1. Yuva 0 (PSU 0 için)
2. Yuva 1 (Fan Modülü 0 için)
3. Yuva 2 (Fan Modülü 1 için)
4. Yuva 3 (PSU 1 için)
5. Tutma Kulpları
Güç Kaynakları
S5000, çalışırken değiştirilebilen iki PSU'yu destekler.
NOT: PSU'lar, müşterinin tesisinde kurulmalıdır.
S5000, aşağıdaki yapılandırmaları destekleyen SKU'lara sahiptir:
• G/Ç'den Elektrik Paneline doğru fan hava akışına sahip AC PSU
• Elektrik Panelinden G/Ç'ye doğru fan hava akışına sahip AC-R PSU
• G/Ç'den Elektrik Paneline doğru fan hava akışına sahip DC PSU
• Elektrik Panelinden G/Ç'ye doğru fan hava akışına sahip DC-R PSU
PSU'lar sahada değiştirilebilir. Güç fazlalığını ve yeterli soğutmayı sağlamak için, iki güç
kaynağını anahtara kurun. Tam artıklık ile çalışırken (iki PSU takılı ve çalışıyor), bir PSU
7
