108 Manuale di istruzioni SOLIVIA 2.5 EU G3
10 Appendice

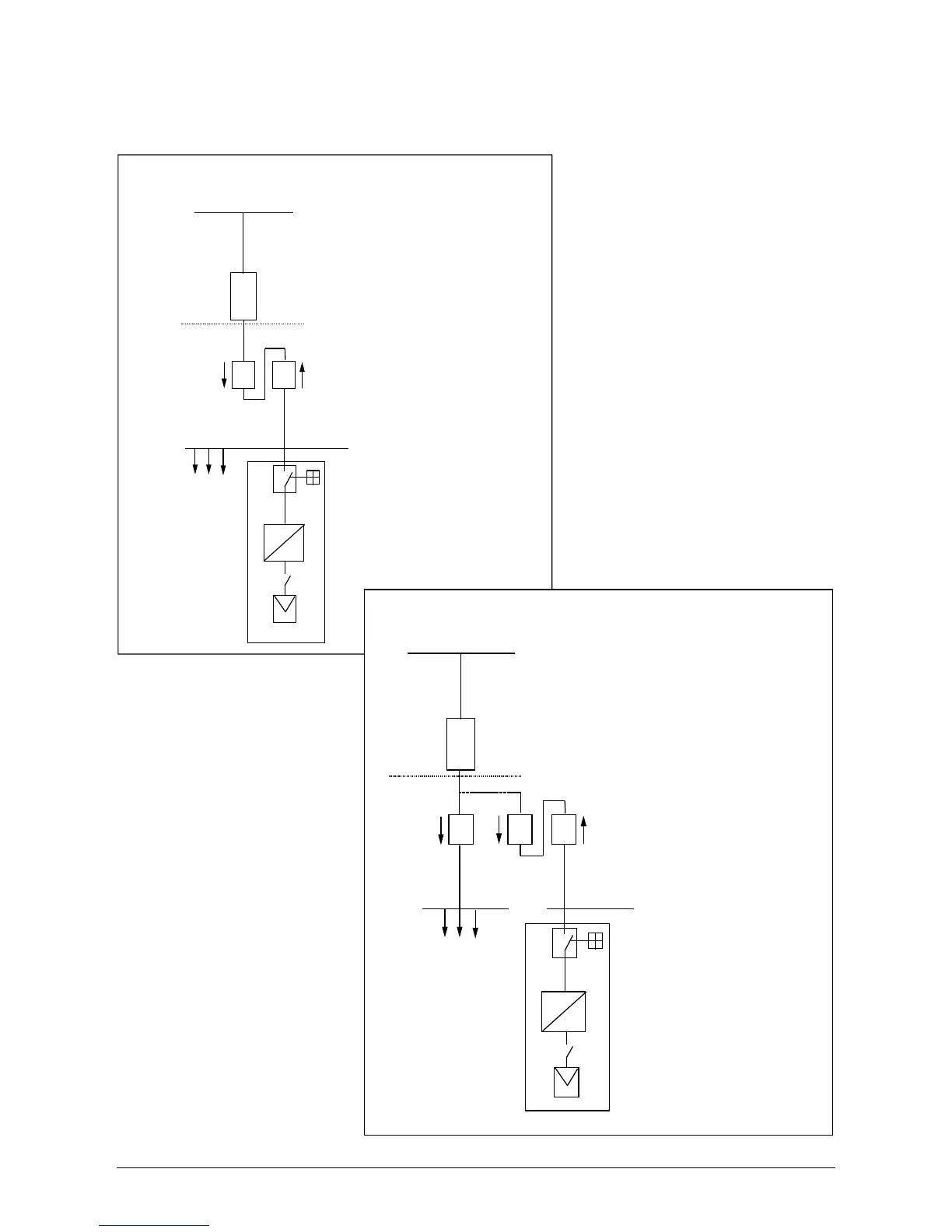

10.1 Esempi di connessione
Cassetta di allacciamento per uso domestico
Linea di collegamento per uso domestico
Rete a bassa tensione ~ 400 / 230 V
VNB
Cliente
Limite proprietario
Z
(1)
Z
(2)
Unità di misurazione
(1) Contatore per consumo energetico
(2) Contatore per l'alimentazione di energia
con ricevitore in ogni unità
Commento: si può utilizzare anche un contatore
che registri entrambe le direzioni dell'energia
separatamente
=
~
~ 400 / 230 V
Apparecchiature
di consumo del
cliente
Generatore
fotovoltaico con
inverter max.
4,6 kVA
Apparecchiatura di commutazione
Distributore dei circuiti elettrici
Protezione anti-islanding con monitoraggio di
tensione e frequenza, e misurazione dell'impedenza
di rete
Protezione da corto circuito
Protezione da sovraccarico
Singolo sistema di generazione collegato alla rete elettrica in funzionamento parallelo
senza possibilità di funzionamento isolato, alimentazione monofase con protezione
anti-islanding.
Cassetta di allacciamento per uso domestico
Linea di collegamento per uso domestico
Rete a bassa tensione ~ 400 / 230 V~ 400 / 230 V
VNB
Cliente
Limite proprietario
Z
(1)
Z
(2)
Unità di misurazione
(1) Contatore per consumo energetico
(2) Contatore per l'alimentazione di energia
con ricevitore in ogni unità
Commento: si può utilizzare anche un
contatore che registri entrambe le direzioni
dell'energia separatamente
(3) Contatore per l'uscita di energia dal
sistema del cliente
=
~
~ 400 / 230 V
Apparecchiature
di consumo del
cliente
Generatore
fotovoltaico con
inverter max.
4,6 kVA
Distributore dei circuiti elettrici
Z
(3)
Singolo sistema di generazione collegato alla rete elettrica in funzionamento parallelo
senza possibilità di funzionamento isolato, alimentazione monofase con protezione
anti-islanding, alimentazione separata
Apparecchiatura di commutazione
Protezione anti-islanding con monitoraggio di
tensione e frequenza, e misurazione
dell'impedenza di rete
Protezione da corto circuito
Protezione da sovraccarico
