222 Manual de instruções SOLIVIA 2.5 EU G3
10 Anexo
10.1 Exemplos de ligação

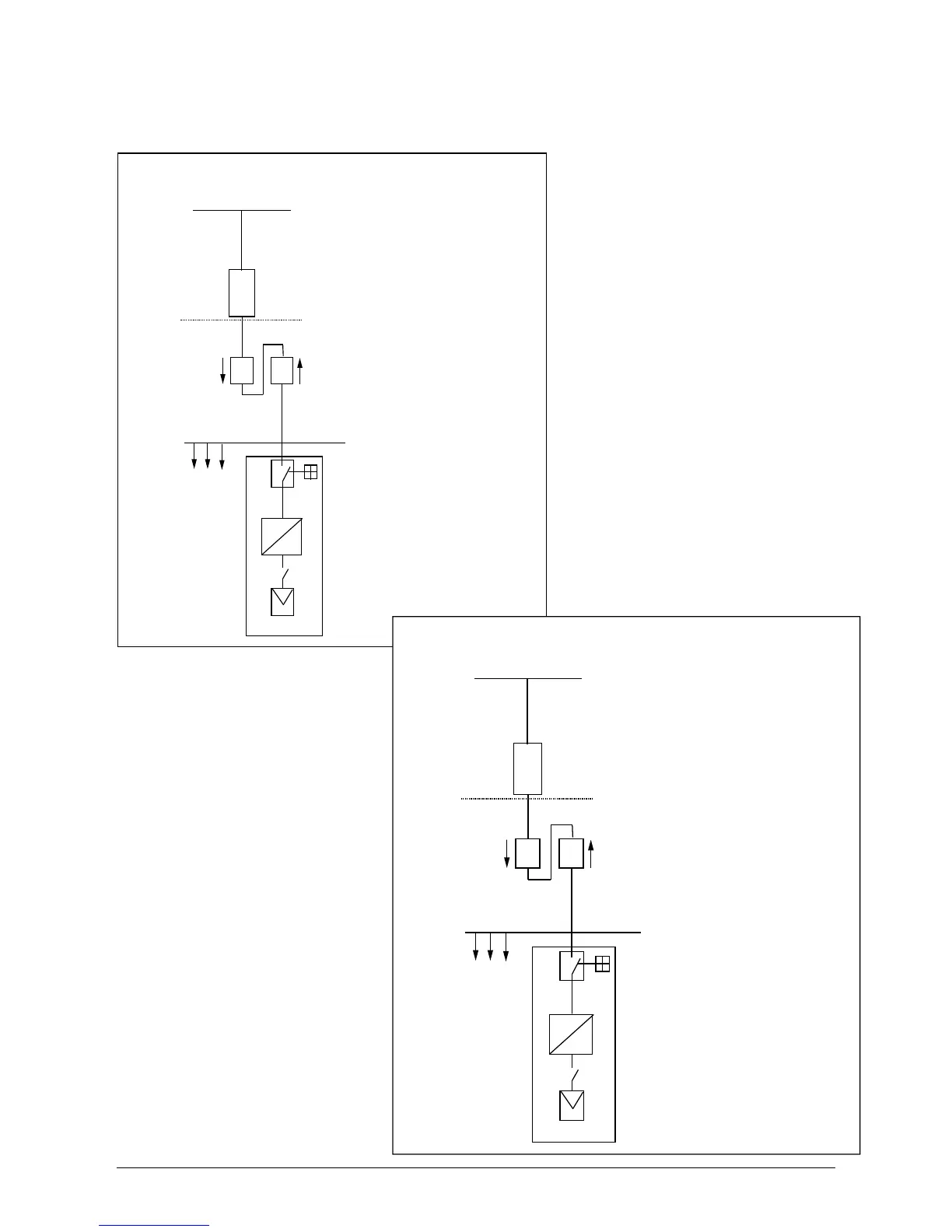

Caixa de ligação residencial
Cabo de ligação residencial
Rede de baixa tensão ~ 400 / 230 V
VNB
Cliente
Limite da propriedade
Z
(1)
Z
(2)
Equipamento de medição:
(1) Contador de consumo
(2) Contador de fornecimento
respectivamente com bloqueio de retorno
Observação: Também pode ser utilizado um
contador que capta a energia nos dois sentidos
=
~
~ 400 / 230 V
Dispositivos
consumidores
do cliente
Gerador foto-
voltaico com
inversor máx.
4,6 kVA
Dispositivo de comutação
Distribuidor de circuitos eléctricos
Protecção contra a divisão de rede com
monitorização de tensão e frequência bem como
medição de impedância de rede
Protecção contra curto-circuito
Protecção contra sobrecarga
Sistemas próprios geradores de energia individuais em operação paralela sem
possibilidade de operação separada, alimentação monofásica com protecção contra
a divisão de rede.
Caixa de ligação residencial
Cabo de ligação residencial
Rede de baixa tensão ~ 400 / 230 V
VNB
Cliente
Limite da propriedade
Z
(1)
Z
(2)
Equipamento de medição:
(1) Contador de consumo
(2) Contador de fornecimento
respectivamente com bloqueio de retorno
Observação: Também pode ser utilizado um
contador que capta a energia nos dois sentidos
=
~
~ 400 / 230 V
Dispositivos
consumidores
do cliente
Gerador foto-
voltaico com
inversor máx.
4,6 kVA
Dispositivo de comutação
Distribuidor de circuitos eléctricos
Protecção contra a divisão de redecom
monitorização de tensão e frequência bem como
medição de impedância de rede
Protecção contra curto-circuito
Protecção contra sobrecarga
Sistemas próprios geradores de energia individuais em operação paralela sem
possibilidade de operação separada, alimentação monofásica com protecção contra
a divisão de rede, alimentação em separado.
